在CAD中要想快速、准确地完成对图形的标注，首先绘图时要精确，其次要合理设置标注样式，最后就是需要了解标注相关命令和特性。

之前介绍了标注样式的基本设置方法，为了让大家可以更好地使用标注，这里再介绍一下标注相关的命令和一些特性。

相关文章：《CAD设置标注样式的基本操作》

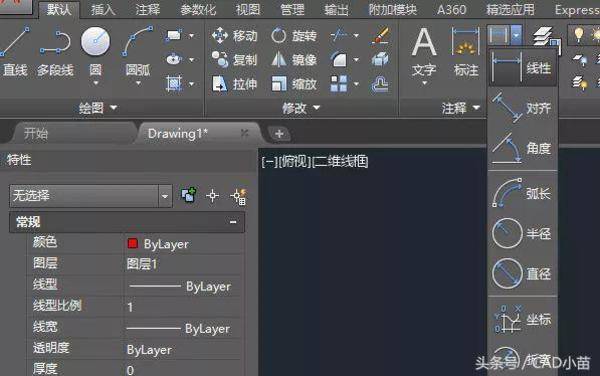

CAD提供了二十多种标注相关的命令，常用的有线性标注、对齐标注、半径标注、角度标注、引线标注等，常规的操作是到命令面板或菜单工具栏中去调用这些命令，如下图所示。

很多人为了提高操作效率，直接使用标注命令快捷键。下面将标注的常用命令给大家介绍一下，同时也将快捷键给列一下。如果有兴趣的话，可以记一下快捷键，只需记住你常用的那几个就可以。

• 标注样式：打开标注样式对话框，创建或修改标注样式，命令名：DIMSTYLE，快捷键D。

• 线性标注：创建水平或竖直的长度标注，命令名：DIMLINEAR，快捷键DLI。

• 对齐标注：创建与图形方向平行的长度标注，命令名：DIMALIGNED，快捷键DAL。

• 弧长标注：标注圆弧的长度，命令名：DIMARC，快捷键DAR。

• 坐标标注：标注点的X轴或Y轴的坐标值，命令名：DIMORDINATE，快捷键DOR。

• 半径标注：标注圆或弧的半径，命令名：DIMRADIUS，快捷键DRA。

• 直径标注：标注圆或弧的直径，命令名：DIMDIAMETER，快捷键DDI。

• 角度标注：标注两条线之间的角度，命令名：DIMANGULAR，快捷键DAN。

• 折弯标注：用折弯方式标注比较大的半径值，命令名：DIMJOGGED，快捷键DJO。

• 圆心标记：标记圆心的位置，命令名：DIMCENTER，快捷键DCE。

• 基线标注：选择一个基准标准，以此标注的一侧为基点，连续标注选择前的尺寸。命令名：DIMBASELINE，快捷键DBA。

• 连续标注：选择一个基准标注，连续标注相邻选取点之间的尺寸，命令名：DIMCONTINUE，快捷键DCO。

• 形位公差：标注机械的形状和位置公差，命令名：TOLERANCE，快捷键TOL。

• 快速引线：创建引线及相关注释内容，早期版本使用的引线形式，命令名：QLEADER，快捷键LE。

• 多重引线：新型的引线形式，可以设置多重引线样式，可以对引线进行合并、对齐操作的。命令名：MLEADER，快捷键MLA。

多重引线怎么用？

CAD引线为什么左右效果不同？多重引线样式应如何设置？

• 快速标注：可以框选多个图形对象，直接对这些图形的进行连续、基线、半径、直径的标注，也可以框选多个标注，修改标注的形式，例如将连续标注改成基线标注，命令名：QDIM。

如何一次性标注多个尺寸？你用过快速标注（QDIM）功能吗？

• 编辑标注：可以编辑标注文字的内容或设置文字的旋转和倾斜角度，此命令的选项被分解成了菜单中的几个单独命令，如倾斜、对齐文字。命令名：DIMEDIT，快捷键DED。

  编辑标注文字：可编辑标注的文字或其他文字，命令名：DDEDIT，快捷键ED。高版本CAD直接双击标注文字即可激活此命令。

• 标注替代：替换标注系统变量，设置要替换的标注系统变量名和值，然后选择标注进行修改，这个需要对标注相关系统变量比较了解，命令名：DIMOVERRIDE，快捷键DOV。

• 标注检验：添加和删除于标注关联的检验信息，命令名：DIMINSPECT。

• 标注间距：调整线性标注和角度标注之间的间距，命令名：DIMSPACE。

• 标注不关联：让关联的标注变成不与图形关联。命令名：DIMDISASSOCIATE，快捷键DDA。

• 标注重关联：让标注重新与图形关联，命令名：DIMREASSOCIATE。
