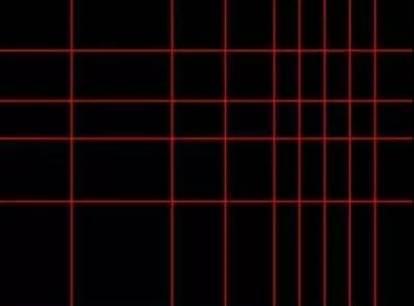

1、按尺寸绘制轴线

使用绘制轴线画初始轴线，再用轴线偏移把其他轴线按尺寸画完。

2、沿轴线绘制墙体

此图墙宽度均为240。使用绘制墙体 ，墙宽度选240，沿轴线将墙画出。

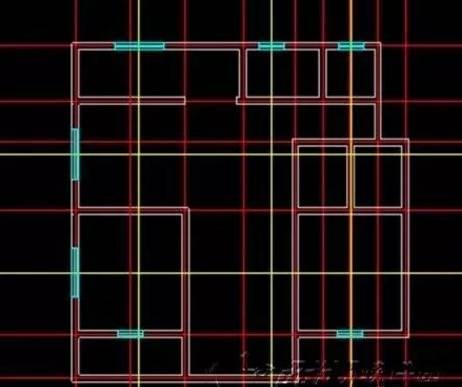

3、在墙上自动插入窗

窗定位：算出窗中心点位置，用绘制轴线和 轴线偏移画出辅助的轴线;再使用标准窗 ，选择窗宽度，在正确位置插入窗。(C1窗宽1800，C2窗宽900)

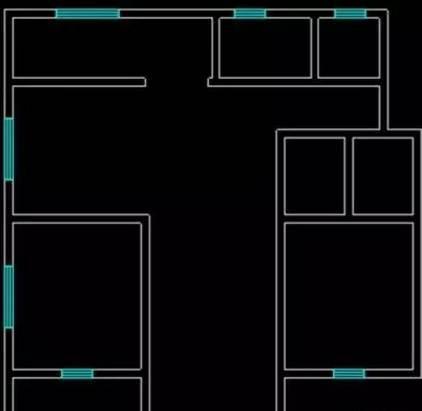

关闭轴线的图层检查一下：

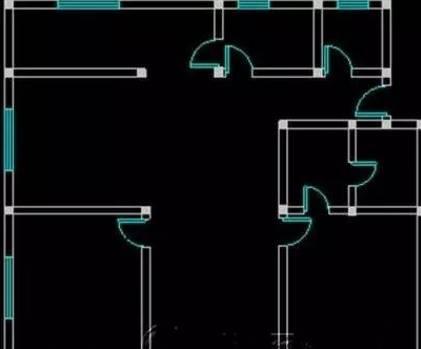

4、在墙上自动插入绘制门

使用 单开门，选择门的宽度，在墙体上添加门。(M0门宽900，M1门宽800，M2门宽700)

5、添加构造柱、文字注释、尺寸标注

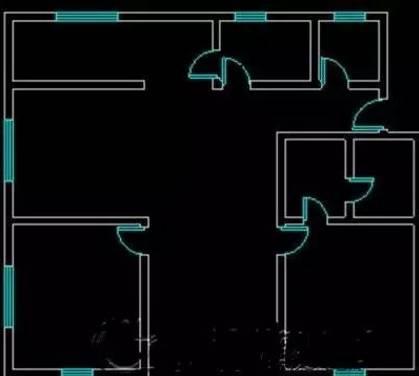

使用 插入柱子，添加构造柱：

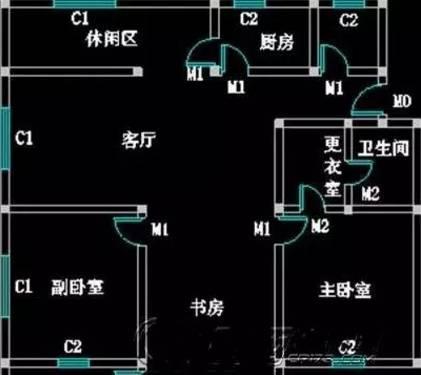

添加文字注释：

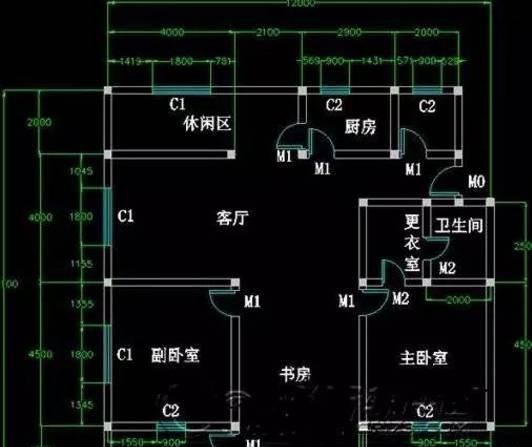

使用尺寸标注，添加尺寸标注：
