在CAD制图过程中，有很多需要输入特殊符号的情况，如上划线、下划线、直径、度数、公差符号和百分比符号等。我们需要了解并熟悉每一个符号的操作以及用法。本篇教大家在CAD中如何输入直径符号。

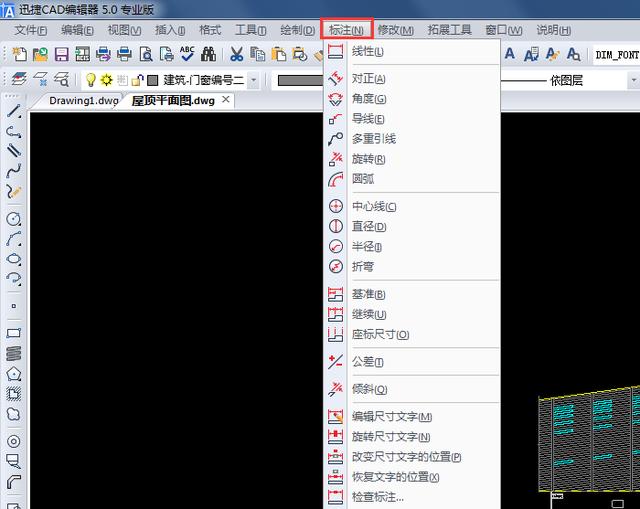

在迅捷CAD编辑器专业版中，用户可以直接选择标注菜单中选择相关符号，也可以在输入以下内容执行相关命令：

％％d ——绘制“℃”符号。例如：98.6 ℃——98.6 ％％dC ；

％％c ——绘制圆直径“φ”符号。例如：φ30 ——％％c30 ；

％％p ——绘制“±”符号。例如：±0.005 ——％％p0.005 ；

％％o ——打开或关闭文字的上划线。例如：ABCDE ——％％o ABC ％％o DE ；

％％u ——打开或关闭文字的下划线。例如：ABCDE ——AB ％％u CDE ％％u

％％％——绘制“％”符号。例如：30 ％——30 ％％％

相关操作：表示直径的“Ф”、表示地平面的“±”、标注度符号“°”在CAD也可以用％％C、％％P、％％D来输入。我们可以发现，很多符号都是用百分号表示的，在记忆的时候，大家只需记住双百分号开头的输入方式后面的字母即可。

工程图常用符号在CAD中的输入方法

％％130 一级钢符号 ％％150 Ⅰ

％％131 二级钢符号 ％％151 Ⅱ

％％132 三级钢符号 ％％152 Ⅲ

％％133 四级钢符号 ％％153 Ⅳ

％％134 特殊钢筋 ％％154 Ⅴ

％％135 L型钢 ％％155 Ⅵ

％％136 H型钢 ％％156 Ⅶ

％％137 槽型钢 ％％157 Ⅷ

％％138 工字钢 ％％158 Ⅸ

％％140 上标文字开 ％％159 Ⅹ

％％141 上标文字关 ％％200 圆中有一个字符的特殊文字的开始，如①

％％142 下标文字开 ％％201 圆中有一个字符的特殊文字的结束

％％143 下标文字关 ％％202 圆中有二个字符的特殊文字的开始

％％144 文字放大1.25倍 ％％203 圆中有二个字符的特殊文字的结束

％％145 文字缩小0.8倍 ％％204 圆中有三个字符的特殊文字的开始

％％146 小于等于号≤ ％％205 圆中有三个字符的特殊文字的结束

％％147 大于等于号≥

％％u 带下划线字体

％％o 带上划线字体

％％p 正负号±

％％c 直径符号

％％d 温度符号.

小贴士：当我们输入“％％”后，请控制字符（如c、p、d）或数字，如果误操作，系统将视其为无定义，同时删除“％％”和后面的所有字符；如果用户只输入一个“％”，则此“％”将作为一个字符标注于图形中。

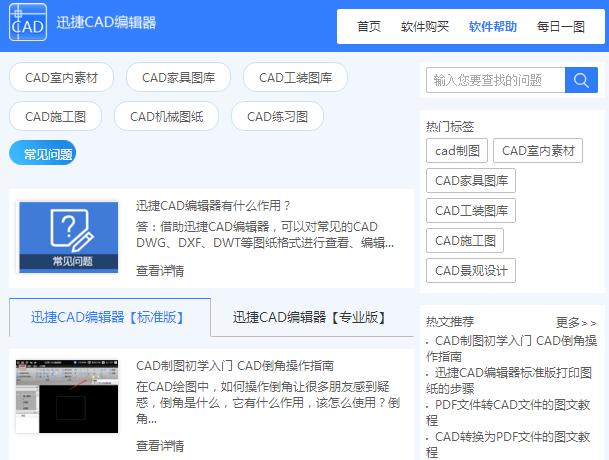

更多CAD知识可以在迅捷CAD编辑器的使用教程中获取https://www.xunjiecad.com/help.html
