一套CAD图纸应该包含哪些信息,请看这里学习

时间:2017-12-12 11:55作者:图纸之家点击:

设计师使用AutoCAD软件绘制CAD图纸是为了能够让我们队施工的内容看的更加的清晰、完整。那么一套完整的CAD图纸应该包括哪些东西?又能够分为哪些类别?下面我们一起来看看。

一、建筑类施工图包含的各专业图纸

一套完整的施工图,根据其内容一般分为:

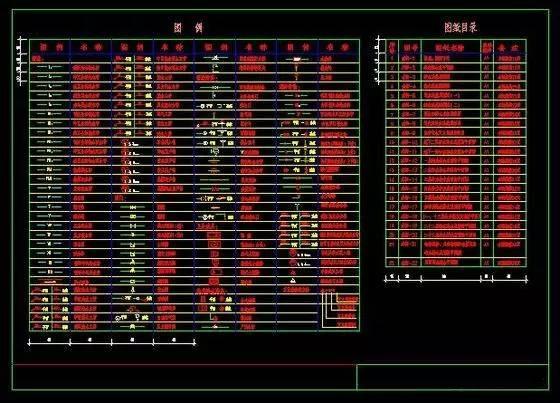

1、图纸目录

出新绘制的图纸、所选用的标准图纸或重复利用的图纸等的编号及名称。

一套CAD图纸应该包含哪些信息,请看这里学习

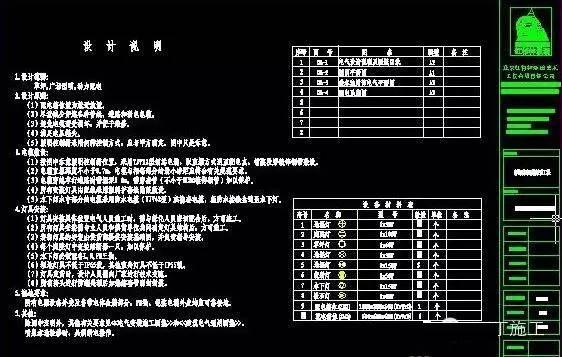

2、设计总说明(即首页)

内容一般应包括施工图的设计依据;本工程项目的设计规模和建筑面积;本项目的相对标高与总图绝对标高的对应关系;室内室外的用料和施工要求说明,如砖和砂浆的强度等级、墙身防潮层、地下室防水、屋面、勒脚、散水、台阶、室内外装修等做法(可用文字说明或用表格说明,也可直接在图上引注或加注索引符号),采用新技术、新材料或有特殊要求的做法说明,门窗表(如门窗类型和数量不多时可在建筑平面图上列出)。

以上各项内容,对于简单的工程,可分别在各专业图纸上写成文字说明。

一套CAD图纸应该包含哪些信息,请看这里学习

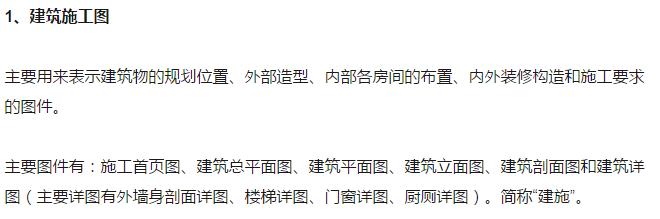

3、建筑施工图(简称建施)

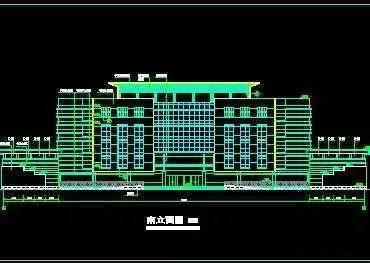

包括总平面图、平面图、立面图、剖面图和构造详图。

一套CAD图纸应该包含哪些信息,请看这里学习

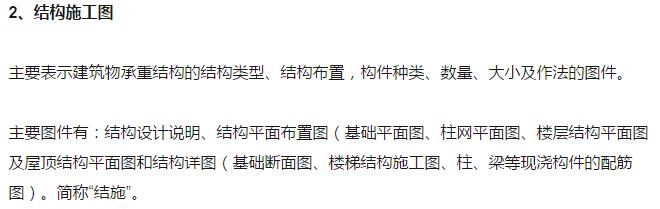

4、结构施工图(简称结施)

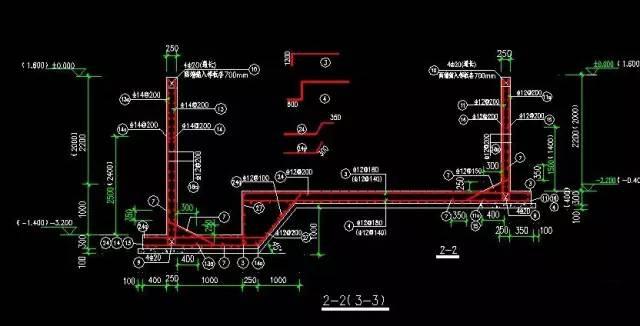

包括结构平面布置图和各构件的结构详图。

一套CAD图纸应该包含哪些信息,请看这里学习

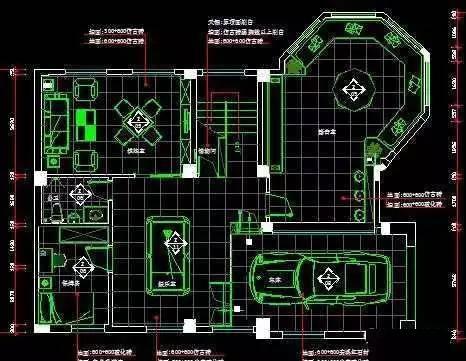

5、建筑装修施工图(简称装修图)

对装修要求较高的建筑物应单独画出装修图,包括平面布置、楼地面装修、天花平面、墙柱面装修、节点装修等图样。

一套CAD图纸应该包含哪些信息,请看这里学习

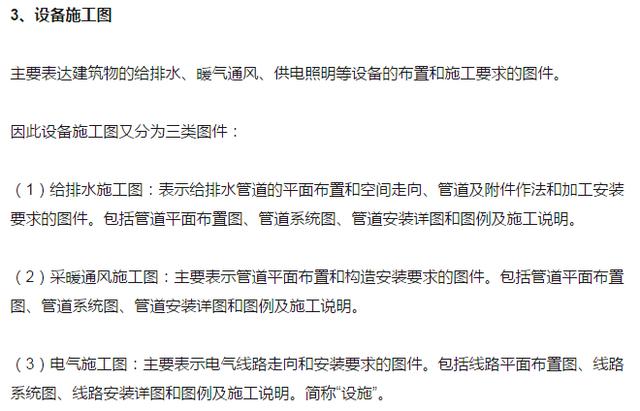

6、设备施工图(简称设施)

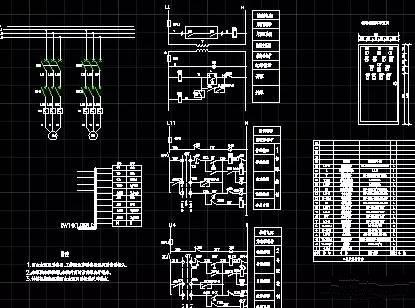

包括给水排水、采暖通风、电气等设备的平面布置图和详图。

一套CAD图纸应该包含哪些信息,请看这里学习

二、施工图分类

根据施工图所表示的内容和各工种不同,分为了不同的图件:

一套CAD图纸应该包含哪些信息,请看这里学习

一套CAD图纸应该包含哪些信息,请看这里学习

一套CAD图纸应该包含哪些信息,请看这里学习

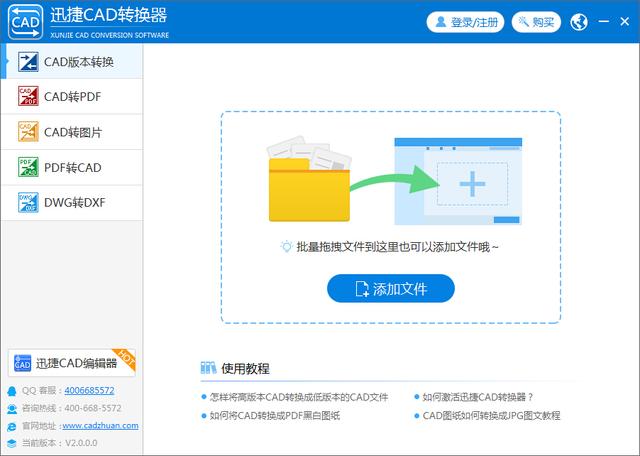

我们一般在使用AutoCAD绘制完建筑设计图之后,在和别人进行文件的传输的时候经常需要文件格式的转换,可以使用迅捷CAD转换器进行转换,支持CAD转PDF、CAD转图片、CAD版本转换等文件的批量转换!

一套CAD图纸应该包含哪些信息,请看这里学习
