图纸介绍:40万左右农村三层楼房设计图,带露台,占地190平方米。别墅整体造型,采用了简欧式传统建筑的设计,给人视觉上营造和谐的美感,集古典韵味与现代生活习惯于一体,带来极高的生活享受。

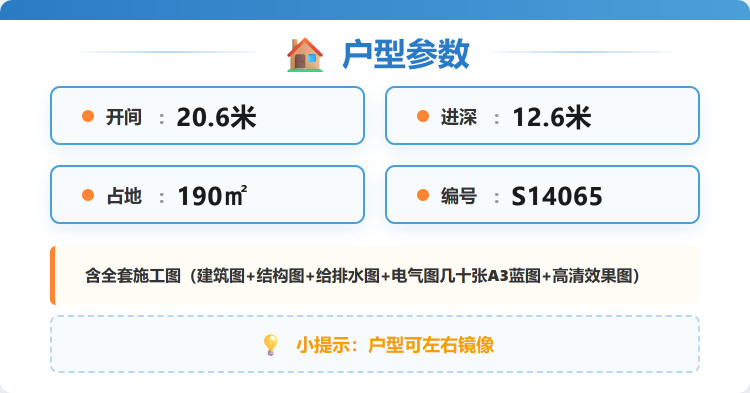

占地面积:20.6m*12.6m,一层占地190平方米左右;
建筑层高:三层;
建筑高度:13.35米(含屋顶);
设计功能:
一 层:堂屋、客厅、厨房、餐厅、卧室、储藏室、卧室、卫生间;
二 层:客厅、茶室、卧室(带书房)、卧室(带卫生间)、卧室、卫生间、露台、阳台;
三 层:卧室x2、卫生间、大露台;
图纸目录:
建 筑 图:建筑设计说明、一层平面图、二层平面图、三层平面图、屋顶平面图、正立面图、背立面图、左立面图、右立面图、1-1剖面图、楼梯大样图、门斗大样图、节点大样图、门窗详图、门窗表等;
结 构 图:结构设计说明、基础平面布置图、基础大样图、一层梁结构平面图、二层梁结构平面图、三层梁结构平面图、屋顶梁结构平面图、二层板结构平面图、三层板结构平面图、屋面板结构平面图、楼梯大样图、节点大样图等;
给排水图:给排水设计说明、一层给排水平面图、二层给排水平面图、三层给排水平面图、屋顶给排水平面图、卫生间大样图、给排水系统图等;
电 气 图:电气设计说明、配电系统图、弱电系统图、配电干线系统图、一层照明平面图、二层照明平面图、三层照明平面图、一层插座平面图、二层插座平面图、三层插座平面图、一层弱电平面图、二层弱电平面图、三层弱电平面图、接地平面图、屋顶防雷平面图等;
全套A3设计图+效果图,拿到即可施工。
