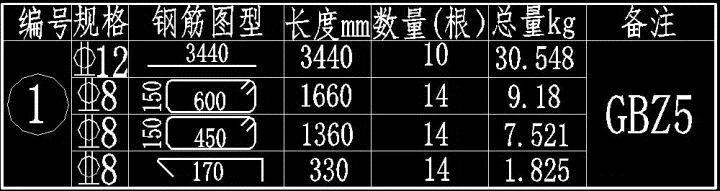

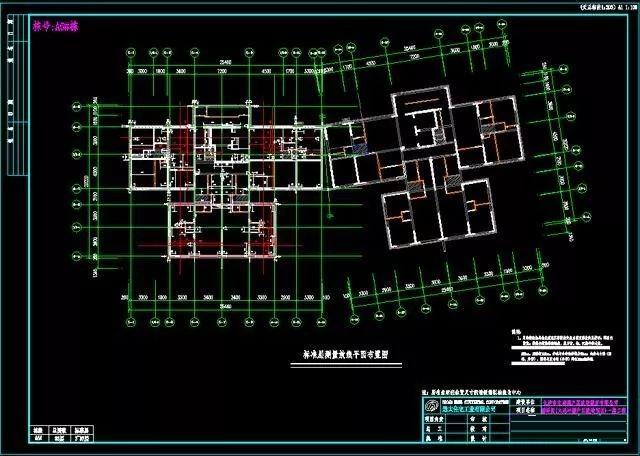

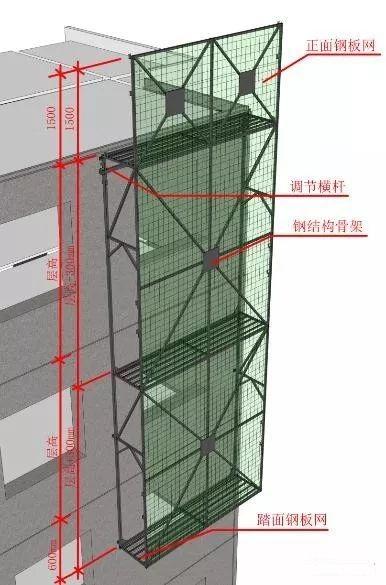

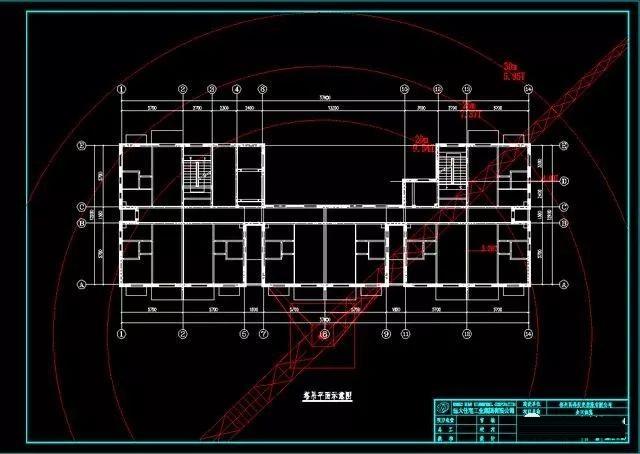

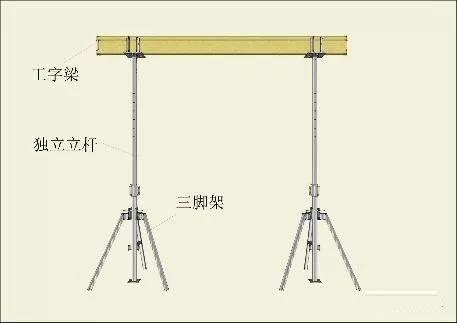

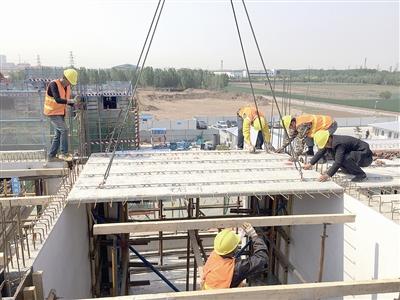

现如今装配式建筑施工工艺逐渐的发展开来了,比起早起传统的建筑手段,装配式建筑有着建造速度快,而且生产成本较低的特点。这项技术在国外早就已经成为了建筑行业的主流,我相信不久后在国内的建筑行业也将会成为主流。下面就随着小编来看一下这项工艺的施工过程吧! 一、前期的准备 1、施工流程图 详细的记录施工的流程,其中红色的为关键工作,剩下的为不关键工作。 2、测量放线图 通过一个控制点来确定横纵双向主控线,然后由主控线引出墙板线,放线要放出外墙板端头线和200mm宽水平控制线。 3、塔吊平面布置图 先要根据板重及塔吊位置,来确定好塔吊的类型。并以5米为单位画出塔吊范围,用红色字体标注范围内的最大起重量及范围内最大板重。 二、混凝土工程 按照吊装顺序由外至内确定剪力墙编号。根据结构及后期吊装需求,标识出特殊浇筑高度的剪力墙。按照外剪力墙分三次浇筑、内墙分两次浇筑计算浇筑的所需混凝土量。 三、构件安装 吊装时间控制为外墙板20分钟一块,内墙和隔墙15分钟,梁和楼板12分钟,并按照外墙板→梁→内墙板→隔墙板→楼板来进行安装。隔墙要在浇筑完竖向混凝土并拆模后进行吊装。 四、钢筋工程 计算好剪力墙的钢筋使用量和使用总量,并且合理的在施工现场规划钢筋摆放区。 五、支撑与防护 1、斜支撑:分为普通斜支撑、带拉环斜支撑。 2、梁底支撑 3、板底支撑 4、外防护 六、模板工程 要根据实际情况、吊装顺序来判断大模板方案是否可行,尽可能避免大模板套筒与斜支撑套筒位置冲突,适合条件下可调整斜支撑方向,并且预留好相关人行通道。 CAD施工图纸哪里可以下载?小编偷偷告诉你,只需要百度“迅捷CAD图库”就能找到啦!还有非常多其他种类的CAD图纸在等着你,进去就能免费下载,还不用花钱哟~~~ 转载请注明出自别墅设计网:https://tuzhizhijia.com/ 千套别墅设计带别墅图片 |
