高端农村三层欧式房屋设计图纸,带车库,带露台

图纸编号:S1259 占地面积:163平方米(尺寸/户型可定制)
建筑结构:砖混结构
限时促销:788元 原价1198元
推荐等级:★★★★★,
发布时间:2016-02-18
官方网站:https://tuzhizhijia.com 主体造价:35~39万(仅供参考)
软件介绍

 建筑层数:三层

占地尺寸:面宽13.5米x进深12.9米

占地面积:163.8平方

建筑总面积/总层高:457.5平米(不含入户平台、阳台、露台)/总高12.64米,屋檐口高10.24米

施工图(建施图、结施图)共45张+高清效果图。

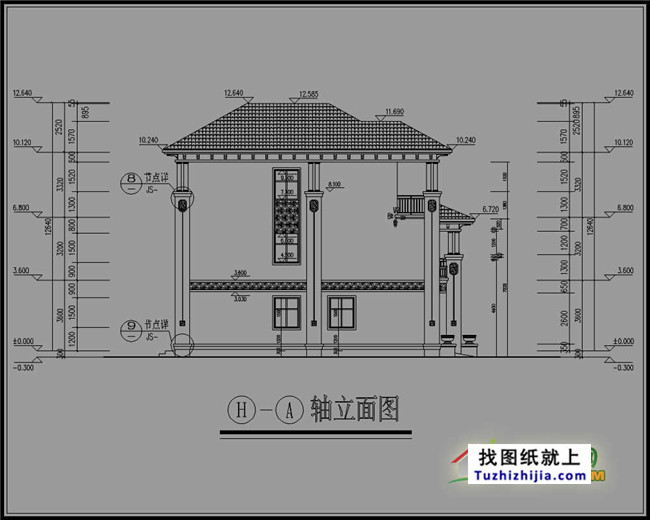

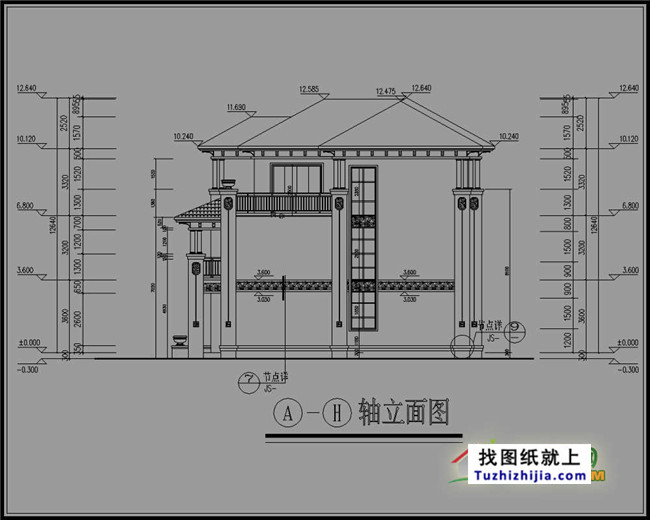

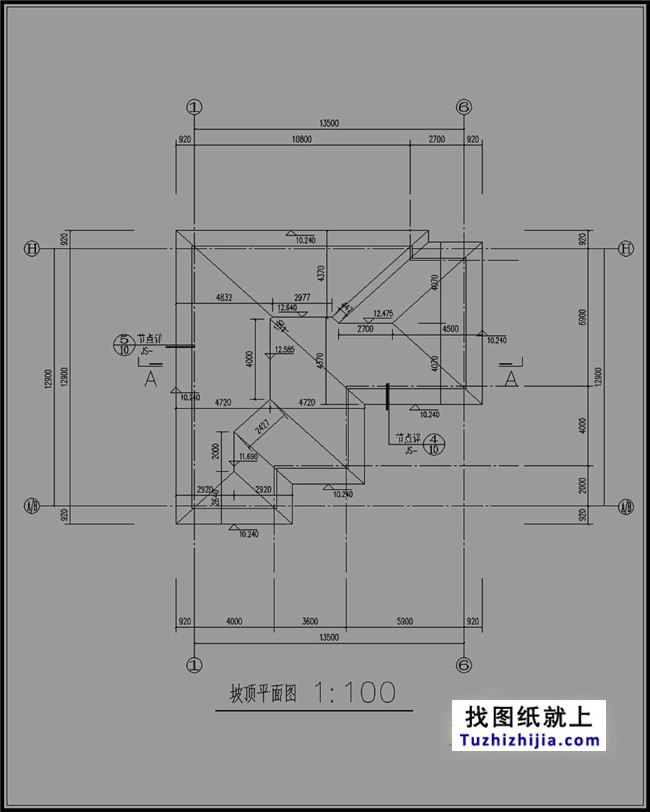

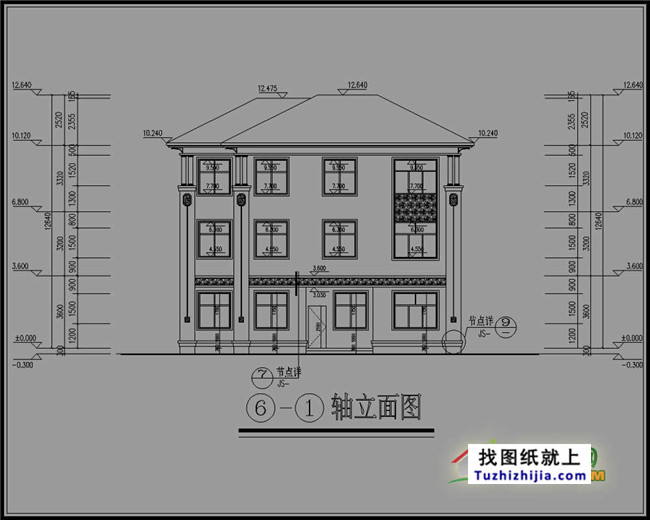

建施图指(建筑说明、每层平面图、各面立面施工图、以及剖面图、门窗、节点详图等)14张

结施图指(结构说明、基础图、柱配筋、板配筋、梁配筋等与钢筋结构有关的图纸)13张

水施图指(水路说明、给水系统、排水系统、给排水详细布置等)7张

电施图指(电路说明、电路系统、强弱电位置/线路布置、灯控照明、防雷系统等)13张

平面功能介绍

一层:两室两厅一厨一卫一楼梯一堂厅(玄关)

门廊(11.4㎡)进门前面中间玄关(堂厅)(23.9㎡),进门前面右边复式客厅(29.2㎡),进门左边前面车库(24.6㎡)右边后面厨房(10㎡),后面中间餐厅/棋牌室/后门廊(13.8㎡/13.3/5.5㎡),左边中间卫生间和过道(6.2/3.8㎡),左边后面卧室(17.2㎡)。右边中间双跑楼梯(15.3㎡),以上均为单空间建筑面积。

二层:四室两卫一厅一楼梯一阳台

阳台(11.4㎡)前面中间起居室(23.9㎡),前面右边复式中空客厅(29.2㎡),左边前面主卧带卫生间(19.3/5.3㎡)右边后面卧室带书房(23.8㎡),后面中间次卧一(15.5㎡),左边中间卫生间和过道(6.2/3.8㎡),左边后面卧室二(17.2㎡)。右边中间双跑楼梯(15.3㎡),以上均为单空间建筑面积。

三层:两室一活动室一露台一卫生间一楼梯

左边前面活动室带阳台(43.3/8.1㎡),前面右边露台(29.2㎡),右边后面卧室带书房(23.8㎡),后面中间次卧一(15.5㎡),左边中间卫生间(6.2㎡),左边后面卧室二(17.2㎡)。右边中间双跑楼梯(15.3㎡),以上均为单空间建筑面积

阁楼上全架空族做储物。

高端农村三层欧式房屋设计图纸
高端农村三层欧式房屋设计图纸
高端农村三层欧式房屋设计图纸
高端农村三层欧式房屋设计图纸
高端农村三层欧式房屋设计图纸
高端农村三层欧式房屋设计图纸
【户型都可左右镜像】

如果没找到您喜欢的风格,或尺寸和布局不符合实际建房需求,可以扫一扫左侧二维码加微信量身定制,设计到满意为止
我们只做施工队看得懂的自建房图纸
全国知名别墅设计品牌
别墅设计版权证书
一套完整图纸展示
一套完整图纸展示
农村别墅完工实拍案例
农村别墅完工实拍案例
图纸说明

一、图纸均为高清蓝图,包含全套设计图,交给施工队可直接建造;
二、图纸每个数据都是环环相扣的,修改工作量大,还容易出错,不支持修改服务;
三、如果您对图纸的尺寸、户型不满意,我们可以按您的要求进行定制
四、图纸通俗易懂,只需按图施工即可1比1还原效果图,我们还提供在线指导服务。
