房子是我们每个人都要居住的一个东西,但是有的人的房子是很好看的,非常具有特色的,但是有的房子就会不好看。但是我相信大家都想要住很漂亮的房子。这样就必须要求能够看懂施工图纸了,但是怎样看懂施工图纸呢?接下来我就来给大家具体的说说。

设计师教你怎样怎样看懂施工图纸,内附很多施工图纸哦

一、施工的组成部分:

首先要知道施工的组成部分是什么,包括图纸目录、设计总说明、基础平面布置图、基础大样图、结构平面布置图。

二、房屋结构的基本知识:

1、混凝土

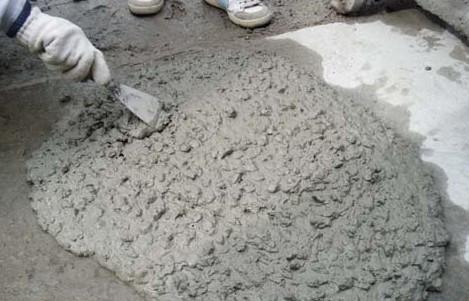

混凝土是建房中不可缺少的一个元素,在建房的时候需要用到的混凝土大概是等级为C20~C80的,当然了不同的配合可以配制出不同的强度的混凝土。

设计师教你怎样怎样看懂施工图纸,内附很多施工图纸哦

2、钢筋

钢筋在建房中也是一个很重要的材料,在一般的房屋建筑的工程中会采用2到三级的钢筋做为打底的钢筋,也就是大家经常说的螺纹钢。

3、砂浆

大家都知道砂浆是建筑的时候砂浆是用来将砖和石子进行连接起来的,但是砂浆也共分为混合砂浆和水泥砂浆,强度是用M5 M7.5来表示的,数字越大强度就会变得越高。

4、细节描述

在房屋中会存在雨棚和窗户这些小细节,这样的细节就没有办法在平面图上进行显示,这样就需要画出剖面图,这样才能够明确的知道配件和钢筋的尺寸了。

上面就是我给大家描述的设计师教你怎样看懂施工图纸了,只要按照上面我给大家说的这个步骤进行操作就可以很好的看懂施工图纸,下面我也给大家分享一下好看的房屋cad图纸吧。

好看的房屋cad图纸分享:

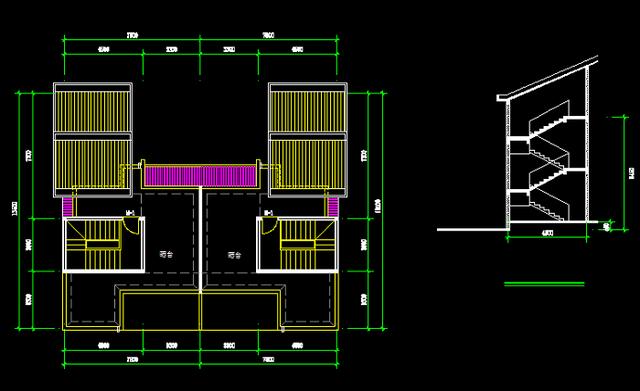

设计师教你怎样怎样看懂施工图纸,内附很多施工图纸哦

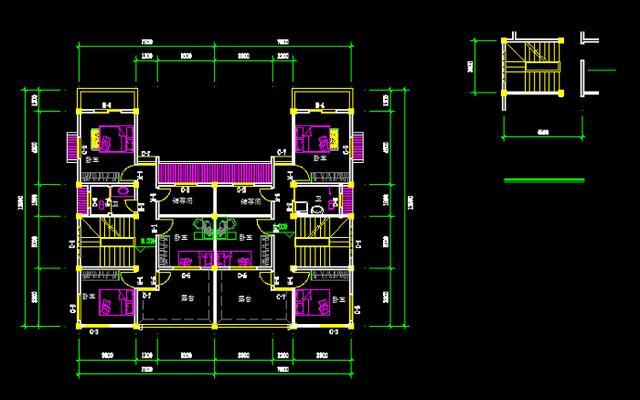

设计师教你怎样怎样看懂施工图纸,内附很多施工图纸哦

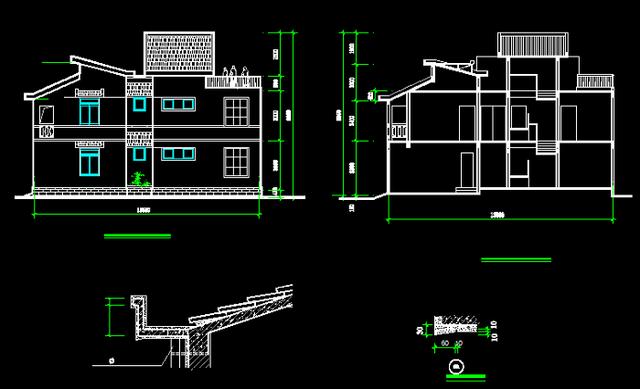

设计师教你怎样怎样看懂施工图纸,内附很多施工图纸哦

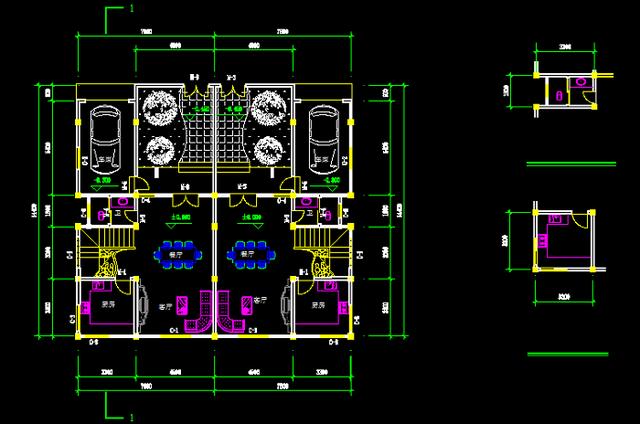

设计师教你怎样怎样看懂施工图纸,内附很多施工图纸哦

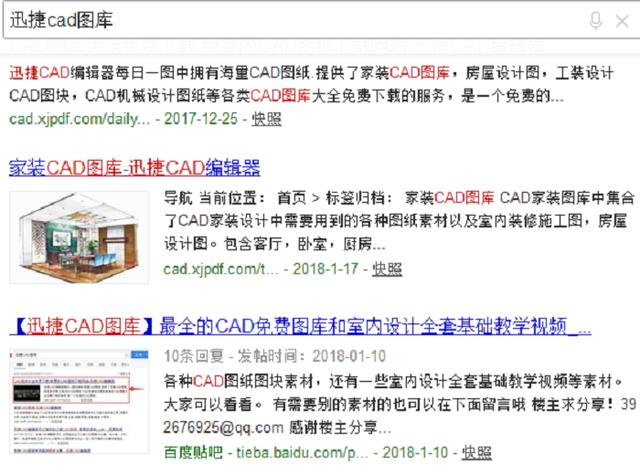

好啦,关于图纸我就给大家分享到这里了,如果想要更多的图纸,只要打开浏览器搜索“迅捷cad图库”,就可以免费的获取更多的免费又好看的图纸了。

设计师教你怎样怎样看懂施工图纸,内附很多施工图纸哦

转载请注明出自别墅设计网:https://tuzhizhijia.com/ 千套别墅设计带别墅图片
