CAD中如何调整视图和十字光标的方向?

时间:2018-05-23 19:21作者:图纸之家点击:

我们打开一张图纸,有时发现坐标系和十字光标都倾斜了,有时发现坐标系是正的,但十字光标倾斜了,这些是怎么设置的呢?怎么恢复呢?

在绘图的时候,有时部分图形是倾斜,有时整张图纸都是倾斜的,为了画图和出图的方便,需要临时或永久调整图形的方向,因此CAD提供了多种功能,可以只调整十字光标方向,也可以只调整视图方向,还可以调整坐标系方向,还可以将十字光标调整成非直角的状态,这里就简单给大家介绍一下相关的设置功能。

一、设置用户坐标系UCS

有些图形部分是倾斜的,而且角度都相同,我么可以在绘图的时候临时旋转坐标系,画完在回复世界坐标系。有些图形整体是倾斜的,为了方便绘图和打印,可以直接旋转坐标系。

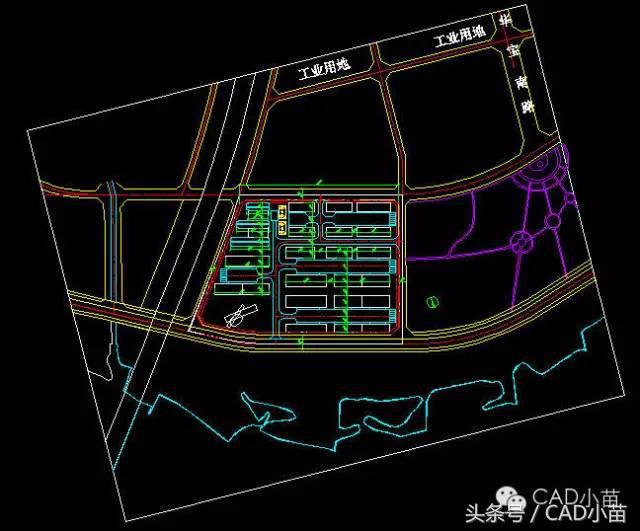

CAD中如何调整视图和十字光标的方向?

基本操作如下:

1、输入UCS命令,回车。

2、输入Z选项,输入需要旋转的角度,将UCS沿Z轴旋转一定角度。

如果别人画的图纸,不知道角度时,可以用图中某个图形作为参照来旋转坐标系。比如在这张图纸中,输入OB(对象)选项,然后选择上或下边框线。

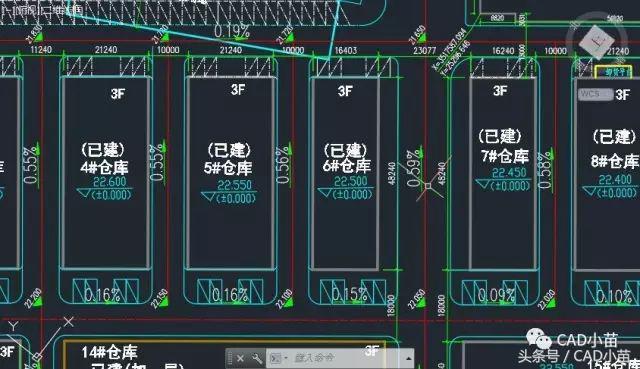

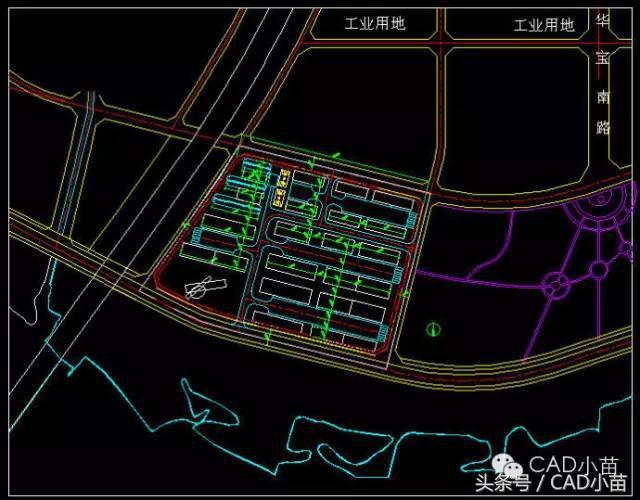

3、输入PLAN命令,回车,将视图切换为UCS的平面视图,如下图所示:

CAD中如何调整视图和十字光标的方向?

小提示:UCSFOLLOW如果设置为1,在调整UCS后视图会自动切换到UCS的平面视图,就不需要在执行PLAN命令了。

相关文章:《用户坐标系UCS的常规应用和设置》

二、只旋转视图,不改变坐标系方向

有时希望将图形旋转成水平的,这样可以方便打印,但又不想改变图上点的坐标,也就是不改变坐标系,我们就可以只旋转视图,不改变坐标系的方向。

旋转视图的命令是DVIEW,此命令的选项有很多,比如前几天说过的设置视图目标点TARGET的值,这里只看旋转视图的操作方法,其他的选项大家有兴趣可以自己试试。

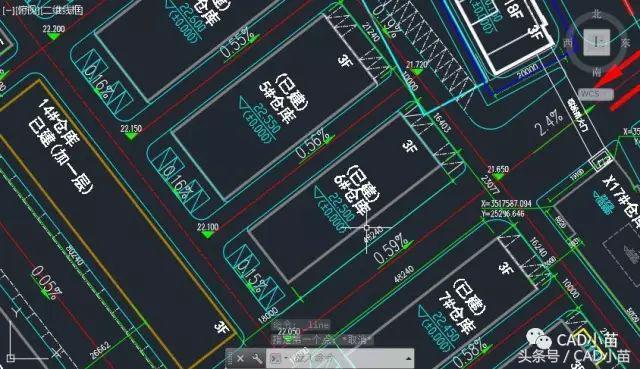

1、打开需要旋转视图的图形,如图所示。

在旋转视图之前需要知道旋转的角度,可以通过查看图中的文字或直线的角度。

CAD中如何调整视图和十字光标的方向?

2、输入DVIEW命令,回车,软件会提示让选择一个对象或使用DVIEWBLOCK。

这个提示是让我们选择一个对象来预览视图旋转的效果,DVIEWBLOC就是软件提供的一个默认的图形,因此我们可以直接回车后进行后续操作,但建议大家选择图中一些图形来预览视图旋转的效果。

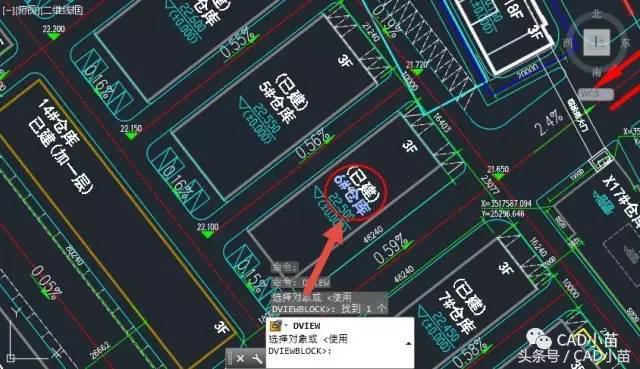

3、可以选择图中的一个文字或直线,如图所示。

CAD中如何调整视图和十字光标的方向?

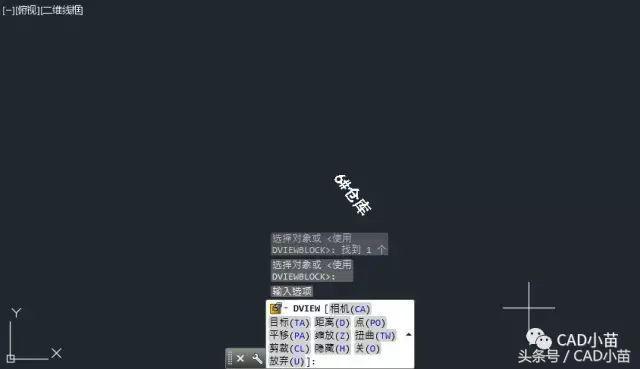

4、回车,确认选择完了对象。

此时图中只显示了被选中的文字或直线,命令行会显示DVIEW的一系列选项。

CAD中如何调整视图和十字光标的方向?

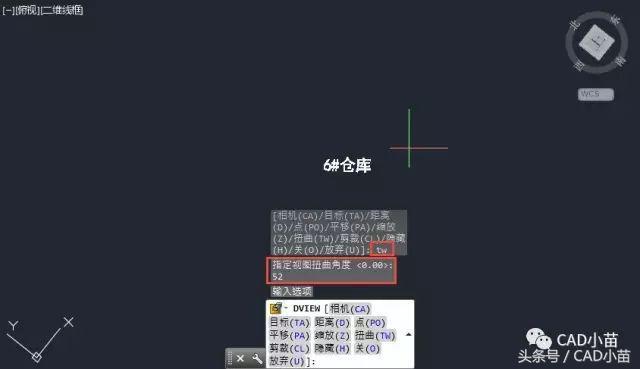

5、输入TW,回车,此时可拖动光标来确定旋转角度,也可以输入事先已确定的角度后回车。我们可以看到图形被旋转了。

CAD中如何调整视图和十字光标的方向?

6、回车,确定视图旋转角度,整张图纸就完全显示出来。视图应该就旋转到我们需要的角度了。

CAD中如何调整视图和十字光标的方向?

其实不了解DIVEW命令的话,设置UCS也可以达到相同的目的。用前面介绍的方法设置UCS并显示UCS的平面视图后,再输入UCS命令,回车两次就可以将坐标系恢复成世界坐标系,只要UCSFOLLOW设置为0,就会保留视图被旋转的效果。

三、只修改十字光标的方向,不改变视图和坐标系

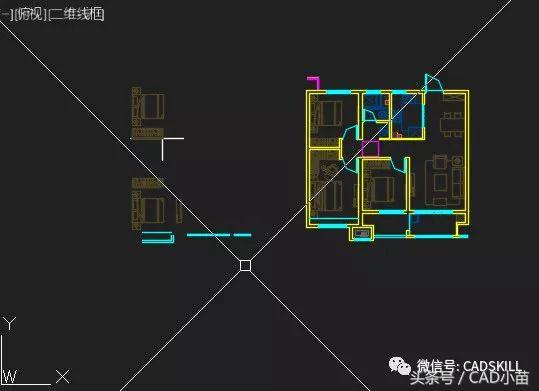

如果一张图纸的坐标系图标是斜的,十字光标也是斜的,那没什么奇怪的,肯定是设置了UCS,直接输入PLAN命令,将视图调整为坐标系的平面视图就好了。但有些图打开后坐标系是正的,但十字光标是倾斜的,这是怎么回事呢?

CAD中如何调整视图和十字光标的方向?

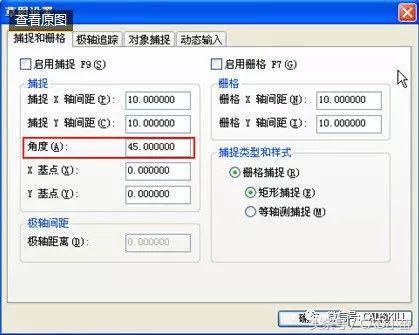

其实使用过CAD低版本,对这种情况可能不会感到奇怪,因为设置很简单,在栅格的设置中就有捕捉角度的绘制,如下图所示。

CAD中如何调整视图和十字光标的方向?

在这种情况下打开正交,就可以直接绘制倾斜的图形,就不用设置UCS了。

在一些专业软件或插件中有一些旋转光标来绘制系统图或轴测图的功能,就是利用了这个参数来调整十字光标的角度的。

但比较奇怪的是,在高版本的CAD中,捕捉和栅格设置中找不到“角度”这个选项了。我想可能是两个原因:

  • 一是CAD提供的极轴可以替代这个工具,而且如果合理设置极轴增量角,利用极轴比捕捉角度更方便,而且了解和使用捕捉角度的人并不多;

  • 还有一个原因,高版本中栅格用线代替了点,当设置捕捉角度时,栅格线是不显示的,具体什么原因就不清楚了。

可能大部分人也不用捕捉角度,因此CAD中干脆隐藏起来了。

那如果你用的是高版本的CAD,打开一张图纸出现这样的现象,想把十字光标改成正常状态怎么办?虽然现在栅格设置中没有了捕捉角度的设置,但变量SNAPANG设置还是有效的。SNAP是捕捉,ANG是ANGLE(角度)的简写,还不算难记。

输入SNAPANG,回车,输入0,回车,就可以使十字光标恢复正常了。

如果想看看什么时候能利用这种特性,不妨可以试试捕捉角度的设置。

四、等轴侧捕捉

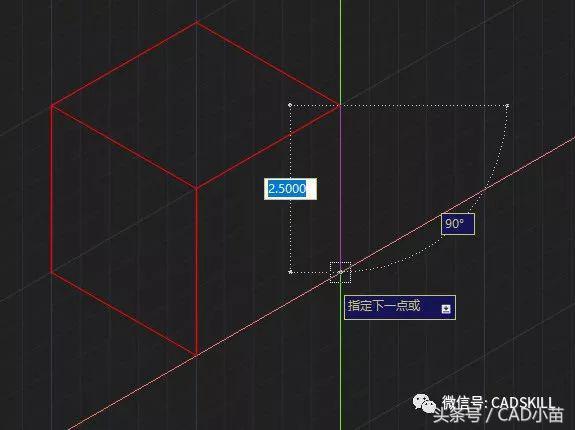

当我们要直接在二维平面上绘制三维模型的轴侧图的时候,可以打开栅格的等轴侧捕捉,栅格和光标都可以切换成倾斜方向,而且可以按F5切换方向,如下图所示。

CAD中如何调整视图和十字光标的方向?

关于等轴测捕捉的使用方法可以看一下以前发布的相关文章:

《CAD中怎么画三维模型的等轴测图》

《CAD栅格有什么作用?》

上面将调整坐标系、视图、十字光标方向的几种方法给大家介绍了一下,不仅在遇到类似图纸时我们知道是怎么回事,也可以根据实际图形的需要选中其中一种方式。

以上技巧适用于AUTOCAD和浩辰CAD等类似CAD软件。

更多CAD使用技巧请关注我的头条号和公众号。

CAD中如何调整视图和十字光标的方向?
