教你如何看懂CAD建筑图纸!实用更加分!

时间:2018-02-05 11:59作者:图纸之家点击:

教你如何看懂CAD建筑图纸!实用更加分!

作为一个设计绘图人员,需要的不只是快速高效以及让人赞叹的绘图能力,而且很全面的综合能力,看的了电气路线,懂的了建筑构建,还有就是知晓各种的建筑图标,确确实实不是一件很容易就可以做到很好成绩的一个工作,其中自然少不了不断辛苦的求索以及学习啦。

教你如何看懂CAD建筑图纸!实用更加分!

身边就有很多的小伙伴苦恼于如何看懂CAD建筑图纸,不得不说如果你有着十分有些的建筑图纸看图能力对于你的工作是有着十分多的加分效果,对于建筑图纸应该如何看呢?这里就和大家看看如何进行识图吧。

一.建筑图纸看图流程

1.先看现场平面布置图,了解工程概况及周围建筑对本工程的影响。

2.看施工组织,大概了解工程的具体施工情况。

3.看施工结构图和建筑图,两图结合看,整体了解工程概况。

教你如何看懂CAD建筑图纸!实用更加分!

4.详细看施工图结合结构施工图集查看做法,建筑施工图结合建筑施工做法图集。

5.结构图从轴线尺寸看,查看剪力墙、柱、梁、板等配筋是否有无前后出入,结构是否与建筑图相符。。

6..建筑图看每层的布置是否合理,非承重墙及承重墙的布置是否合理,梁、柱等布置是否美观,位置、尺寸与结构图是否一致,各种洞口有无遗漏。

二.熟悉各种建筑图纸符号大全

1 板 B

2 屋面板 WB

3 空心板 KB

4 槽行板 CB

5 折板 ZB

6 密肋板 MB

教你如何看懂CAD建筑图纸!实用更加分!

7 楼梯板 TB

8 盖板或沟盖板 GB

9 挡雨板或檐口板 YB

10 吊车安全走道板 DB

11 墙板 QB

12 天沟板 TGB

13 梁 L

14 屋面梁 WL

15 吊车梁 DL

16 单轨吊 DDL

17 轨道连接 DGL

教你如何看懂CAD建筑图纸!实用更加分!

18 车挡 CD

19 圈梁 QL

20 过梁 GL

21 连系梁 LL

22 基础梁 JL

23 楼梯梁 TL

24 框架梁 KL

25 框支梁 KZL

26 屋面框架梁 WKL

27 檩条 LT

28 屋架 WJ

教你如何看懂CAD建筑图纸!实用更加分!

29 托架 TJ

30 天窗架 CJ

31 框架 KJ

32 刚架 GJ

33 支架 ZJ

34 柱 Z

35 框架柱 KZ

36 构造柱 GZ

37 承台 CT

38 设备基础 SJ

39 桩 ZH

40 挡土墙 DQ

41 地沟 DG

42 柱间支撑 DC

43 垂直支撑 ZC

44 水平支撑 SC

45 梯 T

教你如何看懂CAD建筑图纸!实用更加分!

46 雨篷 YP

47 阳台 YT

48 梁垫 LD

49 预埋件 M

50 天窗端壁 TD

51 钢筋网 W

52 钢筋骨架 G

53 基础 J

54 暗柱 AZ

三.熟悉、审查工程立面尺寸

建筑工程建施图一般有正立面图、剖立面图、楼梯剖面图,这些图有工程立面尺寸信息;建施平面图、结施平面图上,一般也标有本层标高;梁表中,一般有梁表面标高;基础大样图、其它细部大样图,一般也有标高注明。通过这些施工图,可掌握工程的立面尺寸。

教你如何看懂CAD建筑图纸!实用更加分!

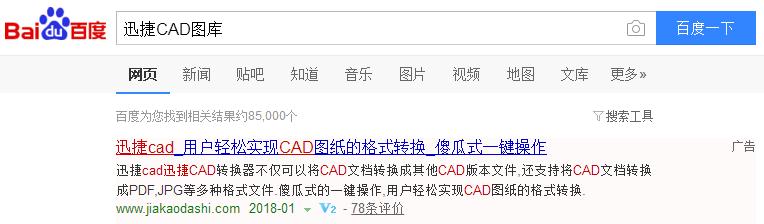

以上就是和大家分享的看懂建筑图纸的方法了,希望可以给你带来帮助哦,想要获取更多的建筑图纸素材,关注小编可以定时的更新,也可以浏览器搜索“迅捷CAD图库”进行免费的查看,下载哦。
