二层中式四合院别墅设计图,经典、漂亮(全套施工图)

图纸编号:E5215 占地面积:350平方米(尺寸/户型可定制)
建筑结构:砖混结构
限时促销:588元 原价998元
推荐等级:★★★★★
发布时间:2018-02-05
官方网站:https://tuzhizhijia.com 主体造价:30万-35万(仅供参考)
软件介绍

图纸介绍:二层三合院房屋设计图,整洁大方,房间乃至整个外观规则有序,低层高阔度能够囊括生活中的各种需要。对比了什么欧式、地中海、法式等等各种风格发现还是中式的合院最实用!

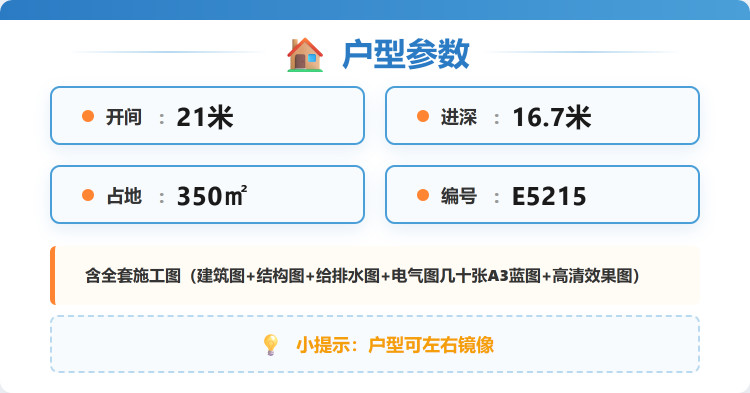

占地面积:21m*16.7m,350平方米左右(含庭院);

建筑层高:二层;

建筑高度:8.6米(含屋顶);

设计功能:

一层户型:大厅、厨房、餐厅、卧室(带卫生间)×5、卫生间、庭院;

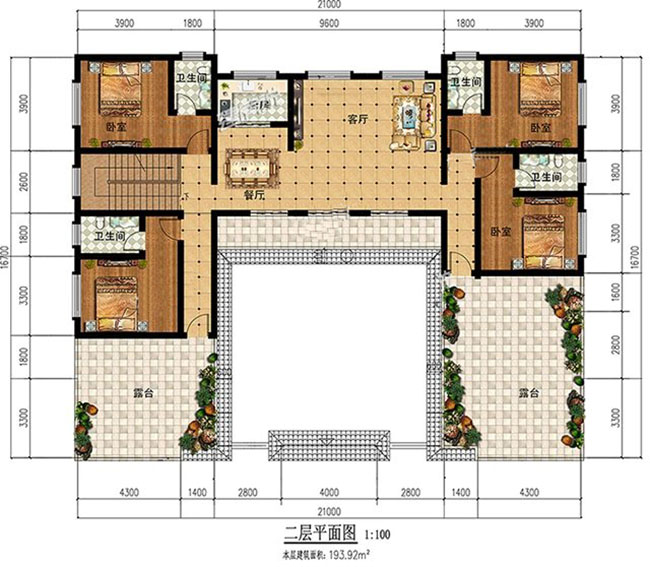

二层户型:客厅、厨房、餐厅、卧室(带卫生间)×4、露台×2;

图纸目录:

建筑图:建筑图目录、建筑设计说明、工程做法表、一层平面图、二层平面图、屋顶平面图、正立面图、背立面图、左立面图、右立面图、1-1剖面图、楼梯大样图、节点大样图、门窗表等;

结构图:结构图目录、结构设计说明、基础平面布置图、一层梁结构平面图、顶层梁结构平面图、一层板结构平面图、顶层板结构设计图、楼梯配筋大样图、坡屋面构造详图、节点大样图等;

给排水图:给排水图目录、给排水设计说明、一层给排水平面图、二层给排水平面图、屋顶给排水平面图、给排水系统图等;

电气图:电气图目录、电气设计说明、配电箱系统图、一层照明平面图、二层照明平面图、一层插座平面图、二层插座平面图、一层弱电平面图、二层弱电平面图、基础接地平面图、屋顶防雷平面图等;

本套方案为A3设计图+彩色效果图。

二层三合院房屋设计图,整洁大方,房间乃至整个外观规则有序,低层高阔度能够囊括生活中的各种需要

二层三合院房屋设计图,整洁大方,房间乃至整个外观规则有序,低层高阔度能够囊括生活中的各种需要

二层三合院房屋设计图,整洁大方,房间乃至整个外观规则有序,低层高阔度能够囊括生活中的各种需要

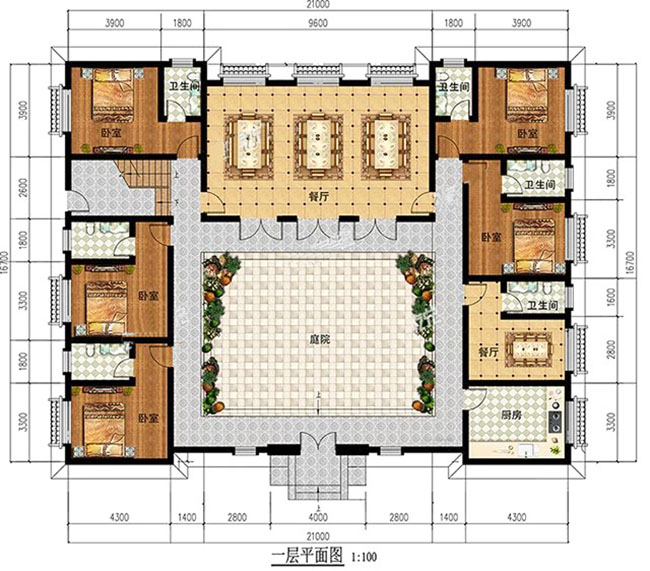

二层中式四合院别墅设计图,经典、漂亮(全套施工图)

二层中式四合院别墅设计图,经典、漂亮(全套施工图)

【户型都可左右镜像】

如果没找到您喜欢的风格,或尺寸和布局不符合实际建房需求,可以扫一扫左侧二维码加微信量身定制,设计到满意为止
我们只做施工队看得懂的自建房图纸
全国知名别墅设计品牌
别墅设计版权证书
一套完整图纸展示
一套完整图纸展示
农村别墅完工实拍案例
农村别墅完工实拍案例
图纸说明

一、图纸均为高清蓝图,包含全套设计图,交给施工队可直接建造;
二、图纸每个数据都是环环相扣的,修改工作量大,还容易出错,不支持修改服务;
三、如果您对图纸的尺寸、户型不满意,我们可以按您的要求进行定制
四、图纸通俗易懂,只需按图施工即可1比1还原效果图,我们还提供在线指导服务。
