有时候图纸会打不开，遇到这种问题非常头疼。这种情况我遇到过很多次，现象也不完全一样，有时会提示错误，有时会导致软件崩溃退出，不光国产CAD会遇到这种现象，AutoCAD也会遇到这种现象，下面简单跟大家介绍一下我曾经遇到的几种情况和研究的结果吧。

1、 图纸版本高于当前CAD版本。

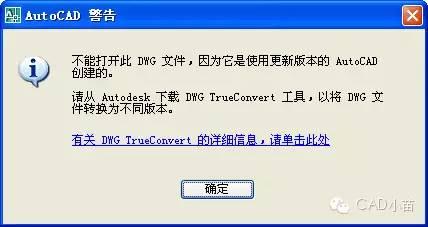

一是会直接提示时更新版本的AUTOCAD创建的，如下图所示。

但有时也会提示无效的图形文件。打不开图纸的时候要想知道是不是因为版本过高，也很简单，可以用记事本打开图纸看一下，具体判断方法请参看公众号中的文章:如何快速识别DWG版本?

解决办法：找类似提示对话框中提到的图纸转换工具，安装高版本CAD，也可以让有高版本的同事或朋友帮转成低版本。如果一时找不到合适的工具，可以直接运行一些网页版的转换工具，如浩辰云图网页版：https://web.gstarcad.com/，不需要安装任何软件。

2、 图纸数据量太大，打开图纸所需内存超出了一定范围。

如果打开图纸到一定比例后软件进入无响应状态，等待一段时间后软件退出。遇到这种情况可以打开任务管理器后重新进行打开图纸，如果你安装的是32位CAD，在内存占用上升到1.3G以上以后退出，这说明图纸比较复杂，超出了软件承受的极限。出现这种情况的原因也不完全相同，有的就是图形数据量大，比如大型的地形图，有些可能是图中有一些特殊的数据占用大量内存。

解决办法：如果经常操作类似图纸，建议用户安装64位操作系统和CAD，并增加内存，这样可以很好地解决由于内存不足导致CAD退出的情况。

3、 图纸中有错误数据。

图纸中的错误数据来源不同，因此现象和处理方式也不完全相同。有些图纸可以通过修复打开，有些则无法打开。

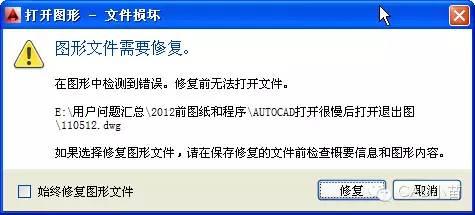

有时会出现提示框直接告诉我们图形文件需要修复，如下图所示。

解决办法:如果出现上述提示，直接在提示对话框中点“修复”按钮即可，CAD会尝试修复错误数据并打开文件。

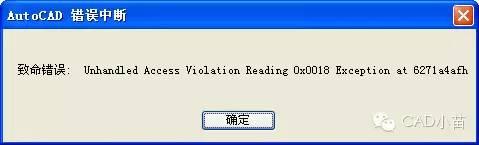

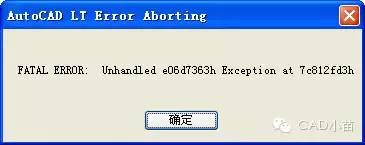

还有时会直接提示致命错误，然后软件会直接退出，而且不同文件退出时提示的信息也不完全相同，如下图所示。

也许这个提示对于开发分析错误有帮助，可以定位错误的位置并修改程序，但对于我们普通的使用者来说就没有什么意义了。

解决办法：用修复（RECOVER）命令再打开图纸试试，看看能不能修复错误并打开。如果修复时还是出现这种提示并退出也不要完全放弃，你可以让同事、朋友用其他高版本的CAD修复打开试试，如果其他版本能打开，另存一下，看看你的CAD是否能打开。前几天有网友的图纸在2016中无法修复，我试着用2018就给修复了，但图纸有10万多个错误，也不知道能不能用。

如果各个版本都无法修复，请查看之前发的关于修复CAD文件的相关文章。

如果试过不同版本修复、作为块插入到其他图等常用方法无法修复，就建议赶紧去找找有没有备份文件，不要花太多精力了。

4、 图形文件无效。

如果打开图纸的时候出现“图形文件无效”的提示，这种情况可以线确认是不是高版本文件，用高版本CAD打开试试，如果确认不是高版本的图纸文件，这个文件基本就无药可救了，如下图所示。

出现图形文件无效的原因可能有两种：意外和人为。

所谓意外，就是图形文件在保存、拷贝、下载等过程中因为磁盘坏道、断电等意外原因导致文件损坏、不完整。

解决办法：这种情况的话图纸通常没有办法修复，只能找备份文件或之前自动保存的文件了。恢复备份文件或自动保存文件的方法请看公众号发布的相关文章：

CAD自动保存文件扩展名是什么？如何快速恢复自动保存文件？

从CAD保存文件的流程了解恢复文件的方法

CAD异常退出后如何恢复备份文件？

人为因素导致出现无效文件我也遇到过好几次，但他们并不是故意的，只是对CAD的相关文件不了解，错误地将一些后缀，如*.dwl文件的扩展名直接改成*.dwg，或直接将*.dxf直接改成*.dwg。*.dwl根本不是图纸文件，改了扩展名也不能打开。DXF虽然是图纸文件，可以打开后另存为DWG，但直接改扩展名是无法打开的。

解决办法：将文件改回原来的扩展名，找正确的图纸原文件或备份文件打开。

5、 CAD软件或系统环境的原因。

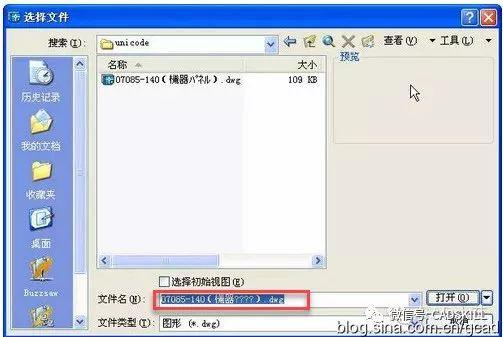

假如你用的是CAD低版本，比如AUTOCAD2007以下版本或浩辰CAD 2012及之前的版本，这些软件是非UNICODE软件，无法识别文件名中其他语言的特殊字母，例如要在中文操作系统打开一张日文文件名图纸时，在打开对话框的文件名一栏中有些字符会显示为问号，点“打开”按钮后软件会提示不识别或无反应，如下图所示。

解决办法：将文件名修改成中文或英文打开，或者安装安装支持UNICODE的CAD版本，或者用高版本CAD打开此文件。

除了上述问题外，还有一些其他原因可能导致打不开图纸，例如CAD或天正等会影响图纸打开的工具或插件不完整等等，类似原因导致个别图纸打不开的情况比较少见，需要具体情况具体分析，这里就不再列举了。如果大家遇到其他类似问题并有好的解决方法希望能分享一下。

图纸打不开的情况虽然不多见，但一旦遇到这种情况会很头疼，希望上面的一点心得能对大家有帮助！
