偏移O在CAD设计中使用频率很高，利用偏移功能，我们可以轻松绘制出诸如同心圆、平行线等一些具有明显继承关系的图形。下面将以实际设计过程中经常碰到的轴孔零件截面绘制为例，为您介绍偏移功能的基本使用方法。

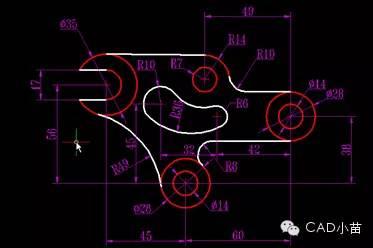

在绘制同心圆、圆弧时，偏移是一项很好用的功能，在实际设计中有很广泛的应用，比如，下图中红色部分就是偏移的典型应用。

基本操作步骤：

下面介绍偏移功能的使用方法。

1、 单击“偏移”功能图标，或输入O，回车。

2、 从软件所给出的提示可以看出， CAD提供两种偏移模式——距离和通过。

所谓“通过”，就是在图中线偏移后会通过指定的点。

出现上述提示时，我们可以直接输入偏移距离，也可以直接回车，或输入T后回车，利用图中其他图中某个点作为偏移的参考点。

删除（E）和图层（L）是CAD高版本才有的选项，暂时可以不去理会，如果有兴趣可以自己研究一下。

3、 输入“T”并回车，选择“通过”方式。

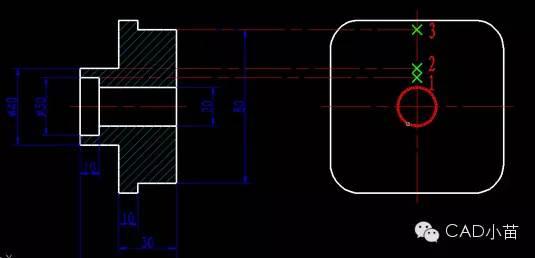

4、 CAD要求用户选择对象，只需选择下图中的红色圆即可。

5、 CAD提示指定通过点时，直接选择点1即可。

6、 指定偏移点后，偏移的效果如下图所示。

用相同的方法，可以偏移出通过点2、3的圆。

简单的操作演示

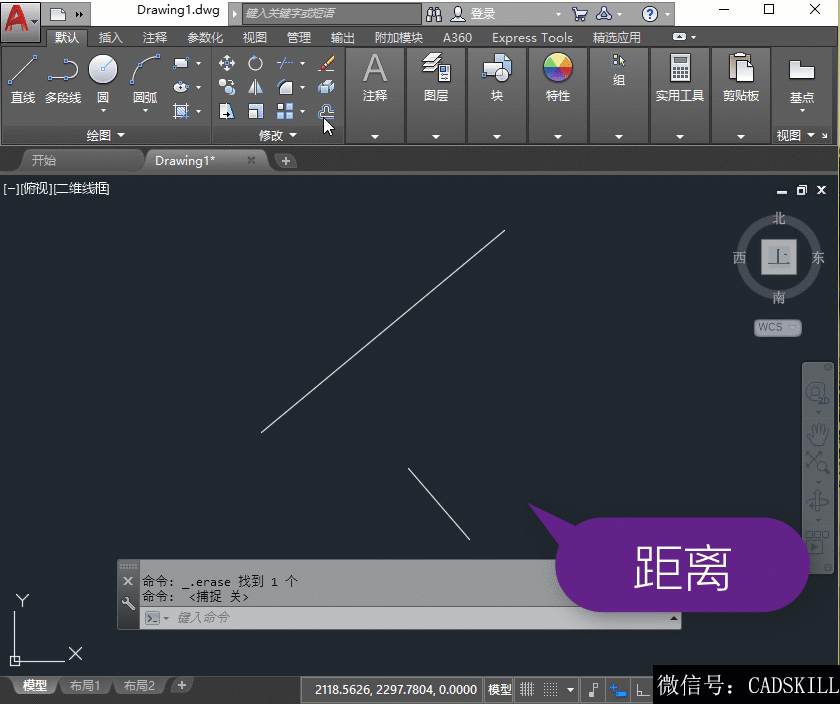

在一些CAD的高版本还提供了多次偏移选项，上面的三个圆可以执行一次偏移命令就可全部完成。下面看一下偏移的几种方式的简单演示。

在浩辰CAD中还提供了“两边（B）”选项，可以同时向两侧偏移图形。

偏移不仅支持直线、圆、圆弧，还支持多段线椭圆、样条曲线等复杂的图形。
