我们经常需要绘制倾斜的线，不同图中给出的已知条件不一样，有的给出的是与Z轴正向的夹角，有的给出的是跟其他线的夹角，根据已知条件的不同，我们可以选择不同的方法绘制。

之前公众号发过相关的文章，这里简单总结一下。

一、极坐标

极坐标就是通过输入长度 角度里确定点的坐标，坐标形式是：长度<角度。坐标分绝对极坐标和相对极坐标，绝对极坐标是相对于原点的距离和角度，相对极坐标相对于上一点的距离和角度，输入时需要加入一个@。我们通常都使用相对极坐标，在确定线的第一点坐标后，输入@长度<角度，比如@100<28，就是表示这条线长100，跟X正向夹角是28度。（X轴的方向和旋转方向可在单位UNITS对话框中可以设置）。

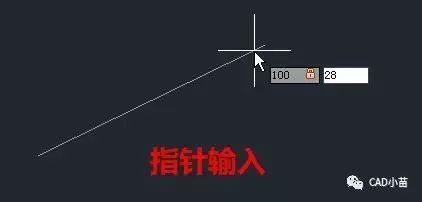

在CAD的动态输入中的指针输入默认就是相对极坐标，可以输入长度后按TAB键输入角度，如下图所示。

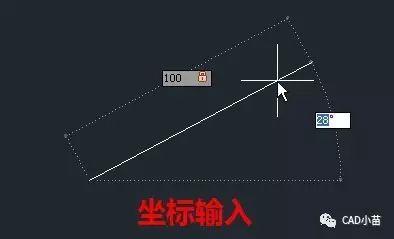

后续版本增加的标注输入则更加直观，可以直接显示类似标注的长度和角度值，输入长度后按TAB键可切换为输入角度，如下图所示。

标注输入谁说看起来很直观，但按TAB键切换长度和角度跟输入<键差不多，看个人的习惯使用哪种方式了，在打开动态输入的时候也可以输入<键后输入角度。

二、角度替代

在绘制线时我们可以将长度和角度一起输入，也可以先输入角度再来确定长度，这种方式叫角度替代。先确定先的第一点，然后输入：<角度，例如输入<38，就表示这条线与X轴正向的夹角是38度，然后拖动光标，可以看到直线只能在这角度上移动，鼠标点击或输入长度即可。

三、极轴

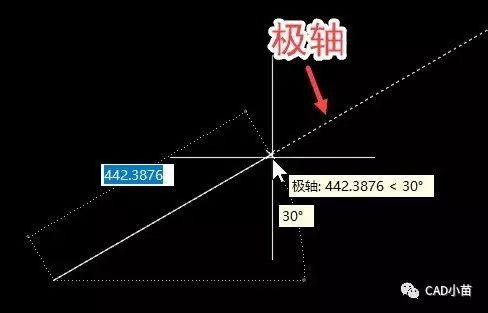

由于一些图纸中的角度都是一些比较固定或有规律的角度，例如30、45、60等等，为了免去大家输入这些角度的烦恼，CAD就添加一个极轴的功能。我们可以根据需要设置一个极轴增量角，当我们光标移动到靠近满足条件角度时，CAD就会显示一条虚线，也就是极轴，光标被锁定到极轴上，此时我们可以直接输入距离值，如下图所示。

四、旋转

如果要绘制与指定直线（非水平、角度未知）有夹角的线，可以利用旋转的复制C参数，将原直线旋转一定角度并复制一份。如果长度不同的话，需要对复制出来的线用拉长LEN改长度或用其他图形修剪TR掉多余部分。

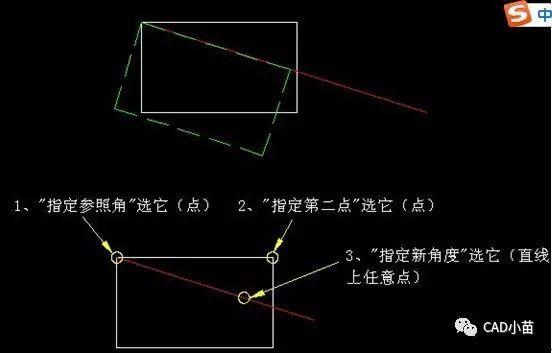

旋转时还可以利用参照R参数来在途中获取一个参照角度，然后通过设置一个参考角和新角度来确定图形旋转的方向，角度可以在图中拾取两点，也可以直接输入。如下图所示，将白色矩形旋转到与红色的斜线平行。

如果被旋转的图形和斜线不在一起，操作也基本相同操作步骤如下

第一步：输入命令RO；

第二步：选择你要旋转的对象，回车确认；

第三步：指定旋转对象的某一个作为旋转的基点；

第四步：输入字母“R”是参照旋转；

第五步：点选旋转对象的两个端点，此时提示如下：

指定新角度或 [点(P)] <0>:

如果旋转的图形如上图所示，直接在红色上的直线上点一个点就好了，如果选择的直线跟目标直线不在一起，就需要继续输入P，然后通过在斜线上选择两个点来定位目标角度，操作如下：

第六步：输入字母“p“回车确认；

第七步：选择另一条直线的两个端点。

怎么把一个水平图形旋转到与一根斜线平行？

CAD中拉长命令怎么用？怎么绘制指定弧长的圆弧？

CAD修剪（Trim）和延伸（Extend）的使用技巧

五、构造线

构造线不仅可以设置角度，还可以设置参照图中其他线的角度，因此也可以用来绘制跟其他直线呈一定夹角的线，然后修剪掉多余部分。

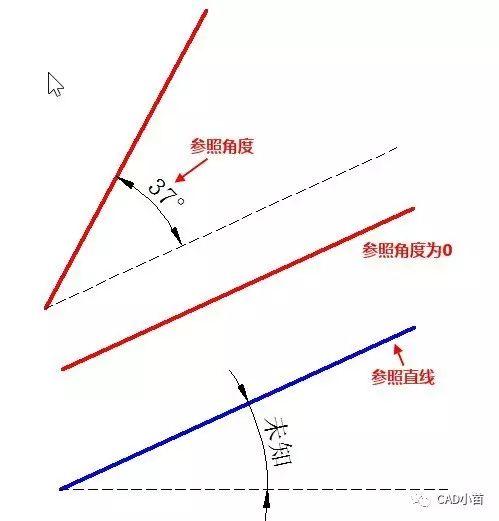

浩辰CAD中直线提供了角度选项，充分考虑到了绘制带角度线的各种需求，不计可以设置跟X轴正向的夹角，还可设置参照其他线的角度，当绘制完第一段后，绘制下一段时还可以设置与上一段的夹角和参照角，如下图所示。

上面将之前文章中介绍过的各种绘制倾斜直线段的方法总结了一下，希望对初学者有帮助，大家如果还有什么补充请留言。

以上技巧使用于AUTOCAD和浩辰CAD等类似的CAD软件。
