老师傅教你零基础如何看懂钢筋图纸(附钢筋符号大全 钢筋字体)

时间:2018-03-27 14:46作者:图纸之家点击:

CAD图纸各有各的特色,比方说这次给大家介绍的钢筋图纸,你拿出看普通施工图的架势去看钢筋图纸,可能会……额,一脸懵逼。因为施工图上可能没有各种各样的钢筋符号,也不会需要你计算下。这里和大家聊聊如何看懂钢筋图纸?

老师傅教你零基础如何看懂钢筋图纸(附钢筋符号大全 钢筋字体)

老师傅教你零基础如何看懂钢筋图纸(附钢筋符号大全 钢筋字体)

第一步,了解箍筋表示方法

⑴ φ10@100/200(2):表示箍筋为φ10 ,加密区间距100,非加密区间距200,全为双肢箍。

⑵ φ10@100/200(4):表示箍筋为φ10 ,加密区间距100,非加密区间距200,全为四肢箍。

⑶ φ8@200(2):表示箍筋为φ8,间距为200,双肢箍。

⑷ φ8@100(4)/150(2):表示箍筋为φ8,加密区间距100,四肢箍,非加密区间距150,双肢箍。

1、梁上主筋和梁下主筋同时表示方法:

⑴ 3Φ22,3Φ20:表示上部钢筋为3Φ22,下部钢筋为3Φ20。

⑵ 2φ12,3Φ18:表示上部钢筋为2φ12,下部钢筋为3Φ18。

⑶ 4Φ25,4Φ25:表示上部钢筋为4Φ25,下部钢筋为4Φ25。

⑷ 3Φ25,5Φ25:表示上部钢筋为3Φ25,下部钢筋为5Φ25。

2、梁上部钢筋表示方法:(标在梁上支座处)

⑴ 2Φ20:表示两根Φ20的钢筋,通长布置,用于双肢箍。

⑵ 2Φ22 (4Φ12):表示2Φ22 为通长,4φ12架立筋,用于六肢箍。

⑶ 6Φ25 4/2:表示上部钢筋上排为4Φ25,下排为2Φ25。

⑷ 2Φ22 2Φ22:表示只有一排钢筋,两根在角部,两根在中部,均匀布置。

3、梁腰中钢筋表示方法:

⑴ G2φ12:表示梁两侧的构造钢筋,每侧一根φ12。

⑵ G4Φ14:表示梁两侧的构造钢筋,每侧两根Φ14。

⑶ N2Φ22:表示梁两侧的抗扭钢筋,每侧一根Φ22。

⑷ N4Φ18:表示梁两侧的抗扭钢筋,每侧两根Φ18。

4、梁下部钢筋表示方法:(标在梁的下部)

⑴ 4Φ25:表示只有一排主筋,4Φ25 全部伸入支座内。

⑵ 6Φ25 2/4:表示有两排钢筋,上排筋为2Φ25,下排筋4Φ25。

⑶ 6Φ25(-2 )/4:表示有两排钢筋,上排筋为2Φ25,不伸入支座,下排筋4Φ25,全部伸入支座。

⑷ 2Φ25 3Φ22(-3)/ 5Φ25:表示有两排筋,上排筋为5根。2Φ25伸入支座,3Φ22,不伸入支座。下排筋 5Φ25,通长布置。

5、标注示例:

KL7(3)300×700 Y500×250

φ10@100/200(2) 2Φ25

N4Φ18 KL7(3) 300×700:表示框架梁7,有三跨,断面宽300,高700。

Y500×250:表示梁下加腋,宽500,高250。

N4Φ18:表示梁腰中抗扭钢筋。

φ10@100/200(2) 2Φ25:表示箍筋和架立筋。

-0.100:表示梁上皮标高。

N2B12指梁的两个侧面共配2根12的受扭纵向筋(腰筋),每侧各配一根.

G2B12指梁的两个侧面共配置2根12的纵向构造筋(腰筋),每侧各配一根.

N是受扭筋的意思,G是构造筋的意思!

没有标注N 的就是构造钢筋G,G是15D,N是LaE

二、知道钢筋算量基本方法

钢筋算量有很多的公式和计算方法,这里我们只列举几个典型算法。如果有兴趣小伙伴可以参考相关数据或是资料。

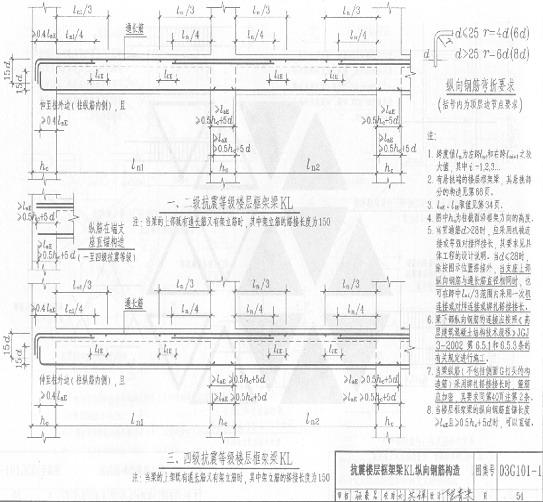

首跨钢筋的计算

1、上部贯通筋(上通长筋1)长度=通跨净跨长+首尾端支座锚固值

2、端支座负筋长度:第一排为Ln/3+端支座锚固值; 第二排为Ln/4+端支座锚固值

3、下部钢筋长度=净跨长+左右支座锚固值

三类钢筋的支座锚固判断:支座宽≥Lae且≥0.5Hc+5d,为直锚,取Max{Lae,0.5Hc+5d }。 钢筋的端支座锚固值=支座宽≤Lae或≤0.5Hc+5d,为弯锚,取Max{Lae,支座宽度-保护层 15d }。钢筋的中间支座锚固值=Max{Lae,0.5Hc+5d }

老师傅教你零基础如何看懂钢筋图纸(附钢筋符号大全 钢筋字体)

4、腰筋:构造钢筋长度=净跨长+2×15d;抗扭钢筋算法同贯通钢筋

5、拉筋:长度=(梁宽-2×保护层)+2×11.9d(抗震弯钩值)+2d

6、箍筋:长度=(梁宽-2×保护层+梁高-2×保护层)+2×11.9d+8d

老师傅教你零基础如何看懂钢筋图纸(附钢筋符号大全 钢筋字体)

7、吊筋:长度=2*锚固 2*斜段长度 次梁宽度 2*50,其中框梁高度>800mm;夹角=60°≤800mm,夹角=45°

剪力墙

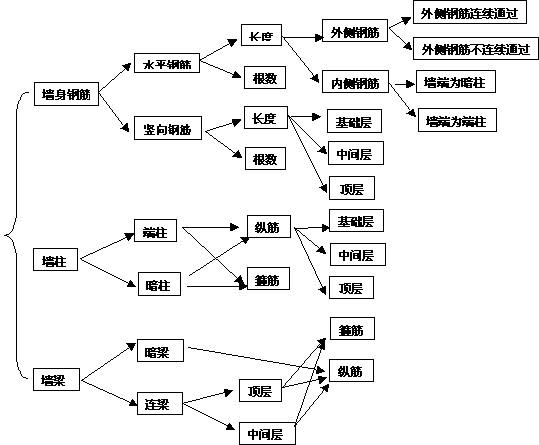

在钢筋工程量计算中剪力墙是最难计算的构件,具体体现在:

1、剪力墙包括墙身、墙梁、墙柱、洞口,必须要整考虑它们的关系;

2、剪力墙在平面上有直角、丁字角、十字角、斜交角等各种转角形式;

3、剪力墙在立面上有各种洞口;

4、墙身钢筋可能有单排、双排、多排,且可能每排钢筋不同;

5、墙柱有各种箍筋组合;

6、连梁要区分顶层与中间层,依据洞口的位置不同还有不同的计算方法。

老师傅教你零基础如何看懂钢筋图纸(附钢筋符号大全 钢筋字体)

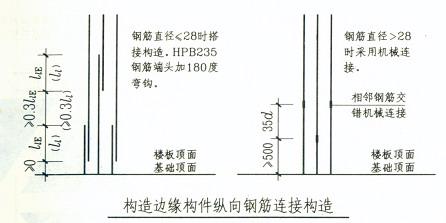

剪力墙墙身竖向钢筋1、首层墙身纵筋长度=基础插筋+首层层高+伸入上层的搭接长度 2、中间层墙身纵筋长度=本层层高+伸入上层的搭接长度 3、顶层墙身纵筋长度=层净高+顶层锚固长度 墙身竖向钢筋根数=墙净长/间距 1(墙身竖向钢筋从暗柱、端柱边50mm开始布置)

老师傅教你零基础如何看懂钢筋图纸(附钢筋符号大全 钢筋字体)

老师傅教你零基础如何看懂钢筋图纸(附钢筋符号大全 钢筋字体)

三、钢筋字体

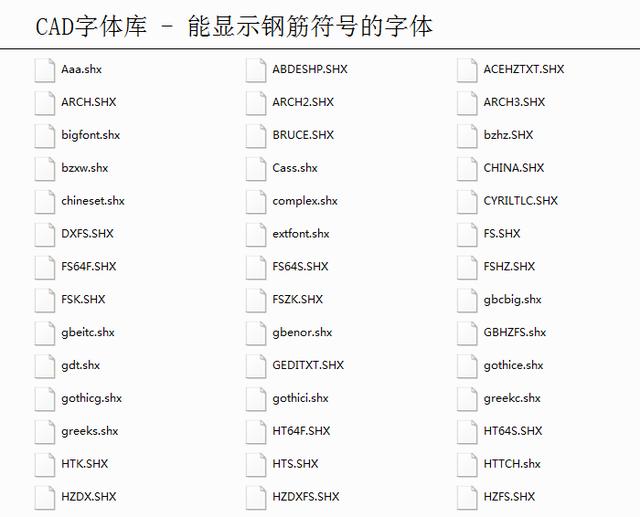

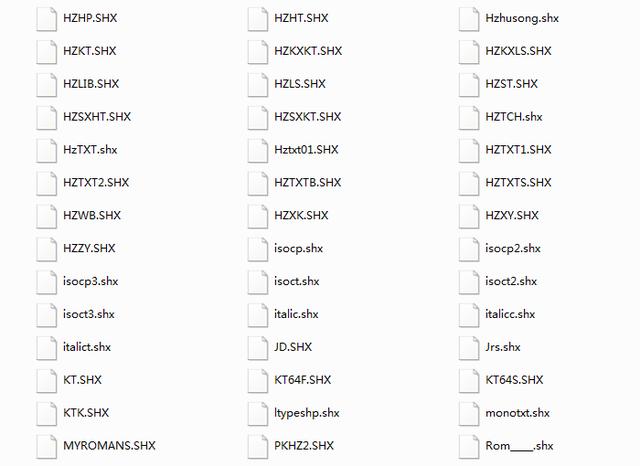

在使用迅捷CAD编辑器相关的CAD软件打开CAD图纸进行编辑时,如果发现里面钢筋符号显示问号,是因为CAD中缺乏钢筋符号字体,需要安装所缺乏的字体。这里给大家分享一套CAD字体文件,安装后即可正常显示图纸中的钢筋符号。(注:用户可以在迅捷CAD图库中搜索钢筋符号,找到相关资源进行下载)

使用教程:

1、下载得到的是.zip压缩文件,解压后得到所需要的“.shx” 字体文件。

2、关闭AutoCAD;并将字体文件复制到AutoCAD安装目录下面的fonts目录里;

3、重新打开图形就可以了。

老师傅教你零基础如何看懂钢筋图纸(附钢筋符号大全 钢筋字体)

老师傅教你零基础如何看懂钢筋图纸(附钢筋符号大全 钢筋字体)

老师傅教你零基础如何看懂钢筋图纸(附钢筋符号大全 钢筋字体)

老师傅教你零基础如何看懂钢筋图纸(附钢筋符号大全 钢筋字体)

以上就是今天给大家分享的内容,关注小编获取更多资讯。
