有时我们希望将图形从某一点分成两段，用CAD的打断命令却每次让指定两个点，会在图形上断开一个缺口，那怎么能只有一个断点呢？

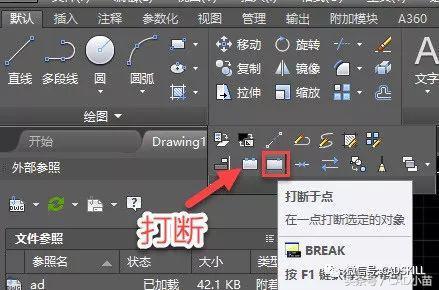

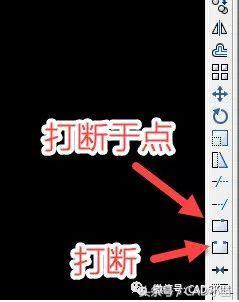

其实CAD很早就考虑到这种需求，虽然打断命令本身需要指定两个点，但在工具栏或高版本的命令面板都可以找到打断于点的命令，如下图所示。

其实即使直接用打断BREAK(BR）命令也可以实现同样的效果，另外断开命令本身操作也有一些技巧，下面就简单给大家介绍一下。

打断的常规操作

如果我们要在线上放文字或图块，可以用打断命令将线断开，通常需要指定两个点，图形被打断成两个对象，两点之间是空白间隔。

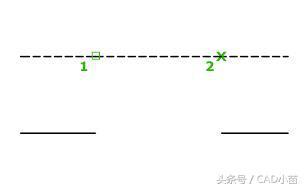

可以在对象上的两个指定点之间创建间隔，从而将对象打断为两个对象。如果这些点不在对象上，则会自动投影到该对象上，如下图所示。

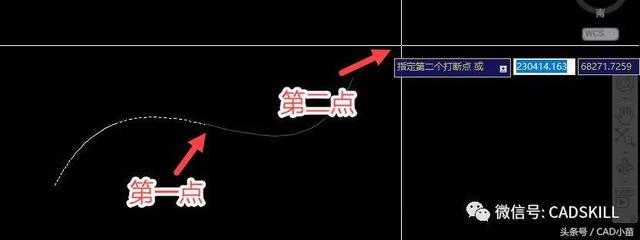

打断命令操作有些不可控的因素，在执行打断命令后，我们通常用鼠标来点选对象，但点选的位置会默认作为打断的第一点，而命令行直接提示第二点，这时我们直接去选取或捕捉定位打断点的时候，发现打断命令已经结束了，断口的第一点并不是我们需要的，这种情况怎么处理呢？

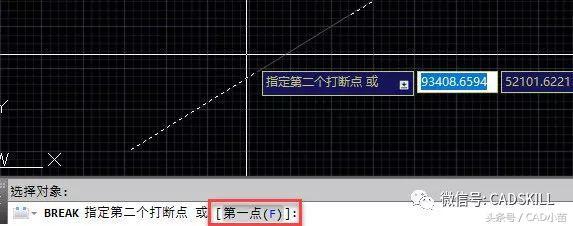

执行打断命令并选择对象后，注意看命令行提示，此时除提示我们指定第二点外，还提供了输入F重新指定第一点的选项，如下图所示。

输入F回车就可以重新将第一点定位到我们需要的位置，然后再继续定位第二点。

如何只断开线不出现缺口

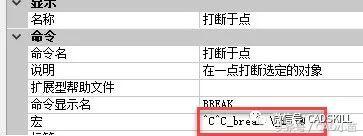

即使想只断开不出现缺口，也就是让第二点跟第一点在相同位置，操作非常简单，我们线输入F后指定第一点，提示指定第二点的时候输入一个@后回车就可以了。其实CAD提供的打断于点也是这么操作的，这点从CUI设置的宏就可以看出来，如下图所示。

如果你习惯输入命令，那就照方抓药就可以了，输入BR，回车，输入F回车，指定一个点后回车，输入@回车，即可。

但需要注意的时候，不是所有的图形都可以打断于点的。比如可以打断直线、开放的多段线和圆弧等，但不能在一点打断闭合对象（例如圆）。

如何将图形的一端切掉

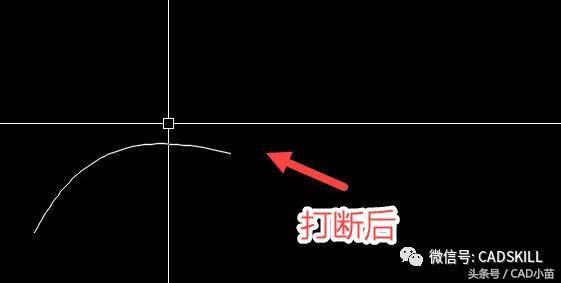

打断命令不仅可以将直线、圆弧、多段线、椭圆、样条曲线、圆环以及其他几种对象类型一分为二，还可以将其中一端删除，技巧也在于如何选择第二点，如果第二点定位到图形一侧端点以外，则可以将图形的一端全部切掉，如下图所示。

如何利用图形相互打断

绘图时有些管线相互交叉但不连接，在很多专业软件里会自动打断并留有一定的间隙，在AUTOCAD里并没有提供这样的命令，浩辰CAD倒是有对象打断的功能，如果你没有装浩辰CAD，可以试一下之前我分享过的一个插件，可以用图形相互打断，只是没有间隙的设置。

个人认为打断命令默认用选择对象时的点作为第一点并不是特别合理，因为选择对象的时候是无法捕捉的，这一点无法准确定位，而且大多数人在选择的时候并没有意识到这一点，等操作时才发现，往往会出现误操作。

不知道打断命令用得人多不多，高版本CAD并没有放到主面板上，不过这个命令看似简单，其实还是有不少小技巧的，希望对大家有帮助。

以上技巧适用于AUTOCAD和浩辰CAD等类似的CAD软件。
