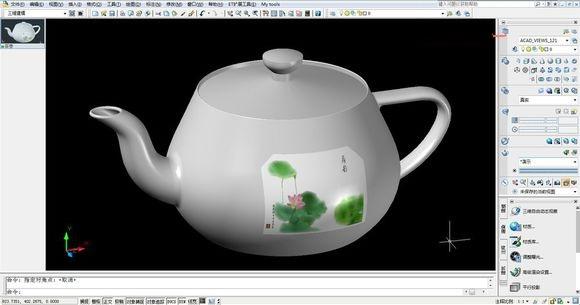

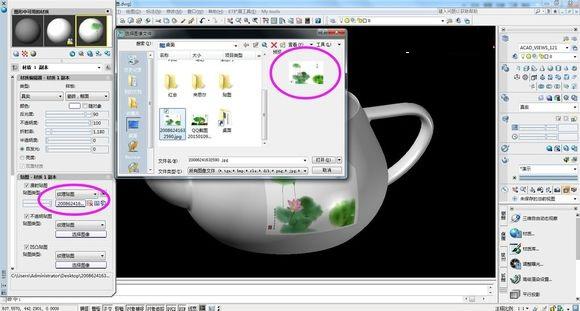

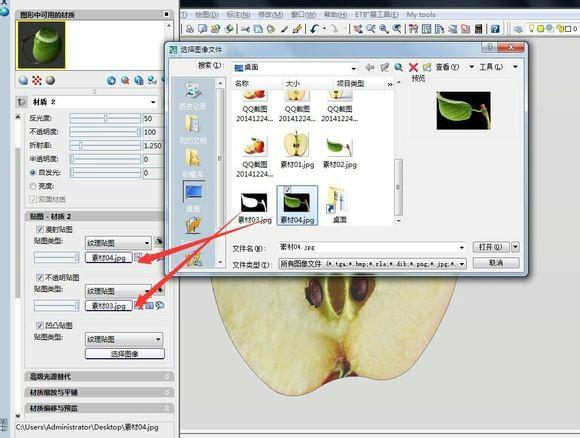

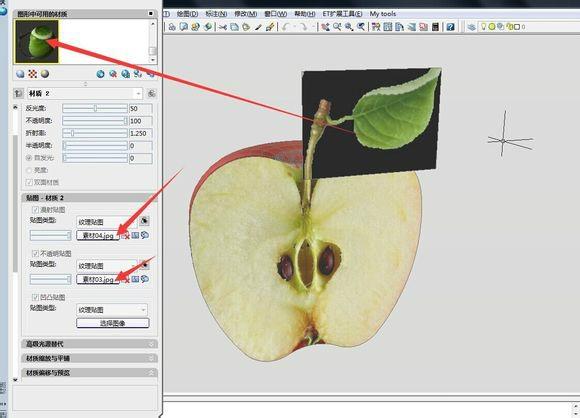

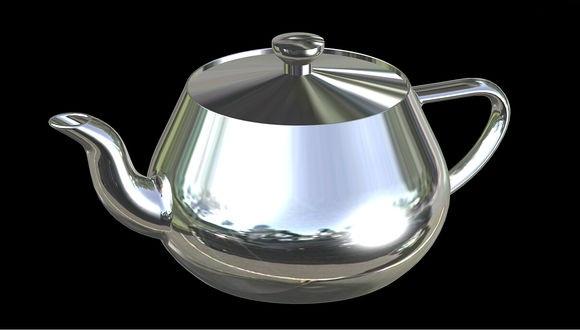

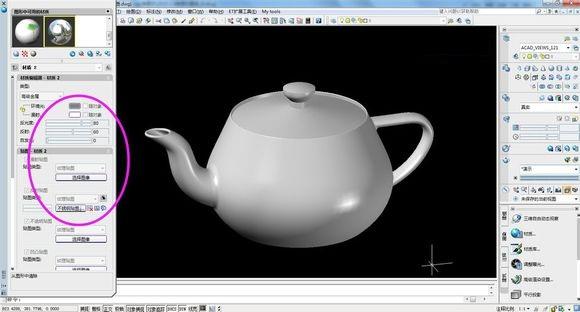

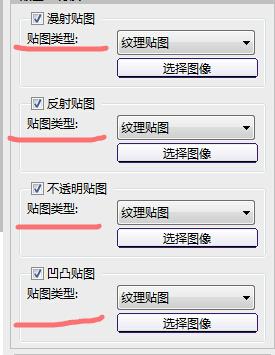

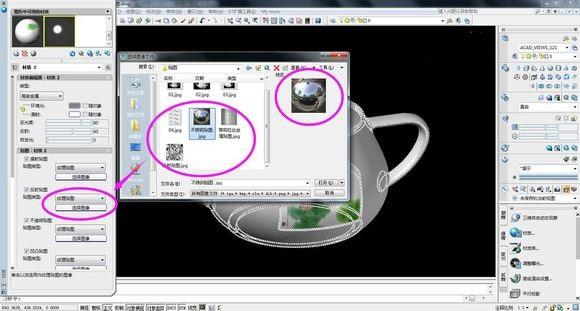

关于CAD渲染材质球的四种贴图分别为--漫射贴图、反射贴图、不透明贴图、凹凸贴图。贴图类型的不同,所展现出的渲染效果也不同。 一、先说漫射贴图。 理解——把一张图片的外观效果真实的体现在模型上,这就是漫射贴图。 如图示: 此为百度的一张图片 我们采用漫射贴图,加载这张图片 cad里面的效果【未渲染】 渲染效果: 二、反射贴图——一般用于金属材质的使用。 设置高级金属材质参数,添加反射贴图: 渲染 三、不透明贴图,这个贴图一般和漫射贴图一起使用,之前的苹果里面用的就是。 一般的不透明贴图使用,都是建立一个面域,然后设置一个材质,最后出来的渲染结果就是图片的效果 此图中,叶子部分为外来的图片 图片素材: 此图片用于漫射贴图 此图片用于不透明贴图 材质球设置: 图片的位置: 四、凹凸贴图,把图案的效果赋予模型一个凹凸的效果 漫射贴图效果 浮雕效果--凹凸贴图的效果 透过这些我们可以看出渲染在CAD中强大的作用,不得不说用过渲染的作品和未经过渲染的作品差别实在太大了。最后想了解更多CAD相关知识别忘了关注小编,或者关注同名公众号。 下面小编推荐一款我自己也在用的,功能强大的专门应用于图纸DWG格式文件的编辑软件——迅捷CAD编辑器,主要为DWG、DXF等文件格式图纸提供浏览、编辑功能。 转载请注明出自别墅设计网:https://tuzhizhijia.com/ 千套别墅设计带别墅图片 |
