小型新农村三层房屋设计图纸,带露台,预算20万内

图纸编号:S943 占地面积:80平方米(尺寸/户型可定制)
一月销量:
建筑结构:砖混结构,
限时促销:588元 原价998元 推荐等级:★★★★★
发布时间:2016-02-10
官方网站:https://tuzhizhijia.com 主体造价:17~19万(仅供参考)
软件介绍

建筑层数:三层;

建筑占地面积:8.1m*10.5m=80平方米;

建筑面积:224平方米

造价预算:17万

建筑高度:10.8米(含屋顶)坡屋顶;

设计功能

一层:堂前、老人房、厨房、卫生间、农具间;

二层:2间卧室、卫生间、起居室、阳台;

三层:客卧、卫生间、储藏间、2个晒台。

图纸目录

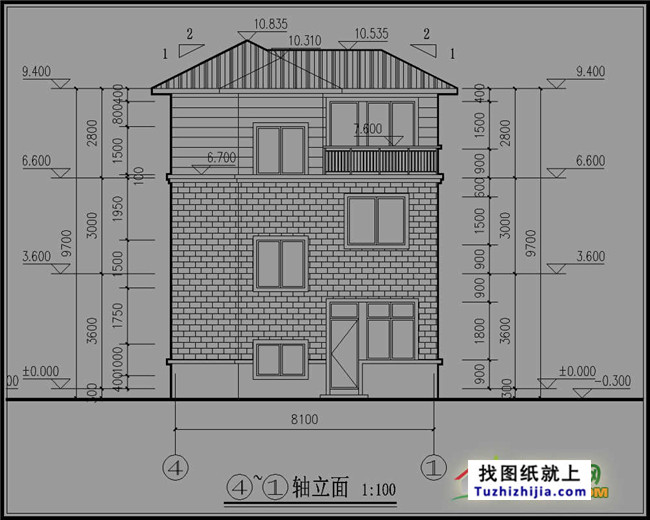

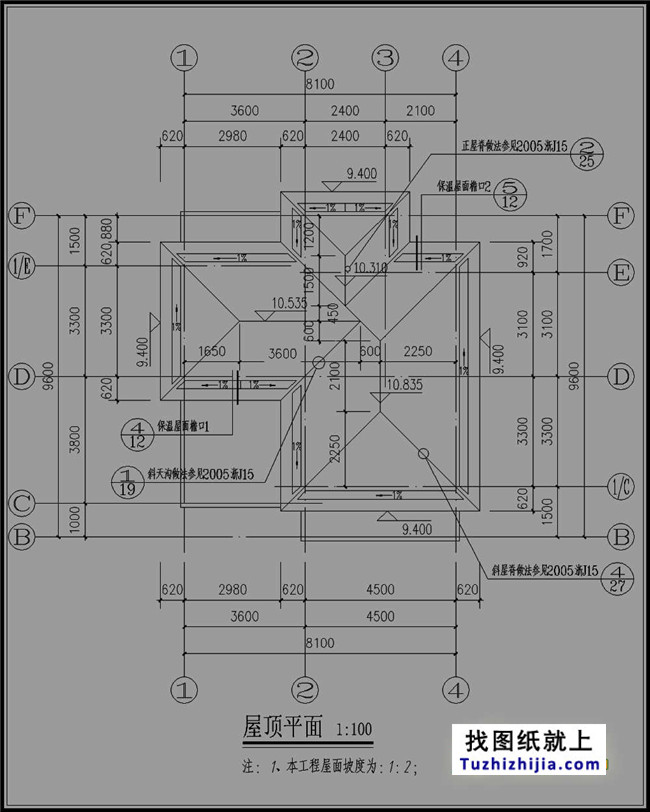

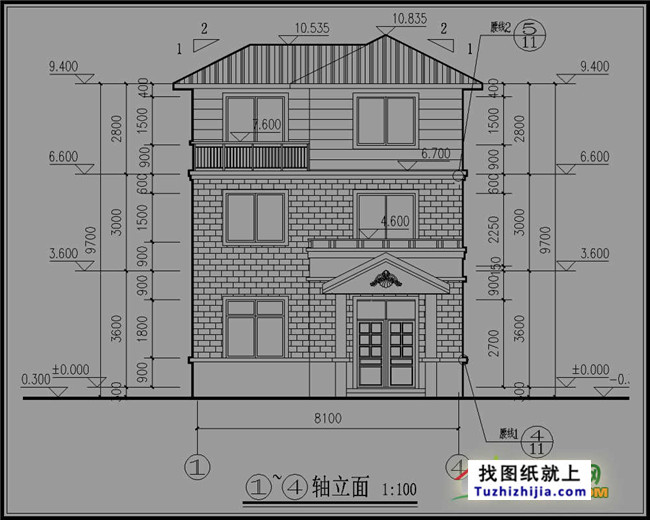

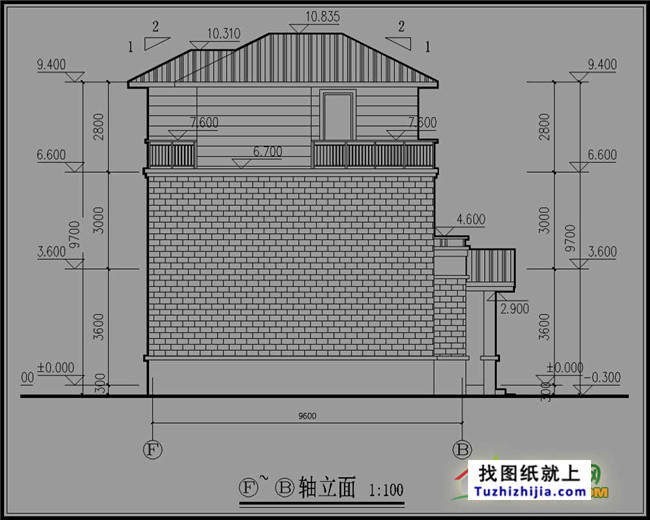

建筑:一层平面、二层平面、三层平面、屋顶平面、正立面图、背立面图、左立面图、右立面图、1-1剖面、楼梯一层平面、楼梯二层平面、楼梯三层平面、A-A楼梯剖面、楼梯栏杆、平台栏杆、1型硬木扶手、楼梯详图、门窗表、门窗大样、卫1放大平面、卫2放大平面、阳台侧板做法、散水大样、次入口台阶、腰线1、腰线2、阳台及雨棚大样、保温屋面檐口、出屋面门槛、主入口台阶、晒台栏杆、图纸目录、建筑设计说明;

结构:基础平面布置图、基础详图、一层柱位布置图、二层柱位布置图、三层柱位布置图、柱配筋详图、阳台及雨棚配筋详图、梁施工图、腰线配筋、屋面梁施工图、屋面梁配筋示意、阳台侧板处配筋、晒台栏杆处配筋、檐口1配筋、檐口2配筋、楼板配筋图、上折板构造详图、下折板构造详图、屋面板配筋图、楼梯一层结构平面图、楼梯二层结构平面图、楼梯三层结构平面图、楼梯结构A-A剖面、节点详图、楼梯梯段板配筋图、结构构造详图、图纸目录、结构设计说明;

给排水:一层给排水平面图、二层给排水平面图、三层给排水平面图、屋顶给排水平面图、卫生间1大样图、卫生间2大样图、JL-1给水系统图、WL-1污水系统图、雨水系统图、图纸目录、给排水设计说明与图例;

电气:AL配电箱系统图、弱电系统图、一层配电平面图、二层配电平面图、三层配电平面图、基础接地平面布置图、屋顶防雷平面图、一层弱电平面图、二层弱电平面图、三层弱电平面图、图纸目录、电气设计说明、1张效果图。

1.本工程为《2010年度淳安县农村住宅户型方案设计竞赛》90平方米户型,总建筑面积为194.94平方米,占地面积为89.60平方米。

2.本工程属砖混结构,建筑层数为三层,建筑高度为:9.90米,建筑结构安全等级为二级,设计使用年限50年,建筑耐火等级二级,抗震设防烈度小于六度,屋面防水等级Ⅱ级。

图纸信息:

本工程为3层框架结构,结构的安全等级为二级,重要性系数为1.0,设计使用年限为50年。

基础设计等级为丙级。

本工程室内地坪设计标高±0.000根据单体所在场地按实际调整。

本工程采用柱下独立及墙下条形基础,基础混凝土等级除图中注明者外,其余均为C25。

小型新农村三层房屋设计图纸
小型新农村三层房屋设计图纸
小型新农村三层房屋设计图纸
小型新农村三层房屋设计图纸
小型新农村三层房屋设计图纸
小型新农村三层房屋设计图纸
小型新农村三层房屋设计图纸
小型新农村三层房屋设计图纸
小型新农村三层房屋设计图纸



我们只做施工队看得懂的自建房图纸
全国知名别墅设计品牌
图纸说明

一、本站全部图纸均包含全套设计图,可直接交给施工队施工建造;
二、本站全部图纸均符合设计规范,保证能正常施工建造;
三、如果您对图纸的尺寸、户型不满意,我们可以按您的要求进行定制
