120平方米新农村二层房屋设计施工图纸及施工图12X11米

图纸编号:E2194 占地面积:120平方米(尺寸/户型可定制)
一月销量: 套,
建筑结构:框架结构
限时促销:488元 原价898元
推荐等级:★★★★★
发布时间:2016-10-17
官方网站:https://tuzhizhijia.com 主体造价:20万以内(仅供参考)
软件介绍

 建筑层数:二层

主体造价:20万
占地面积:125平方米
建筑面积:208平方
建筑占地尺寸:11.9米*11.4米;
建筑高度:9米(含屋顶)坡屋顶:
设计功能
一层:客厅、厨房、卫生间、客厅、玄关、卧室;
二层:客厅上空、家庭厅、卧室、儿童套房、阳台、卫生间;
图纸目录

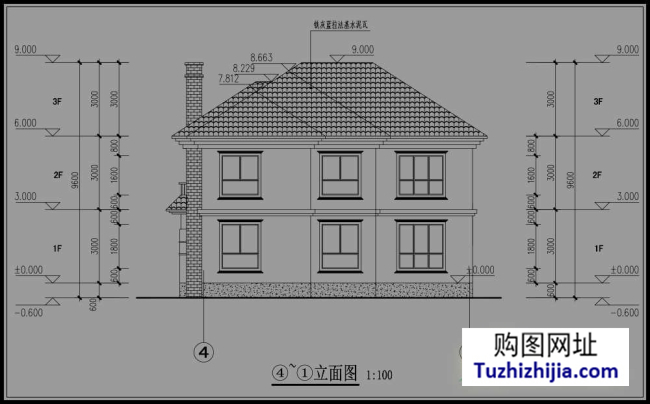

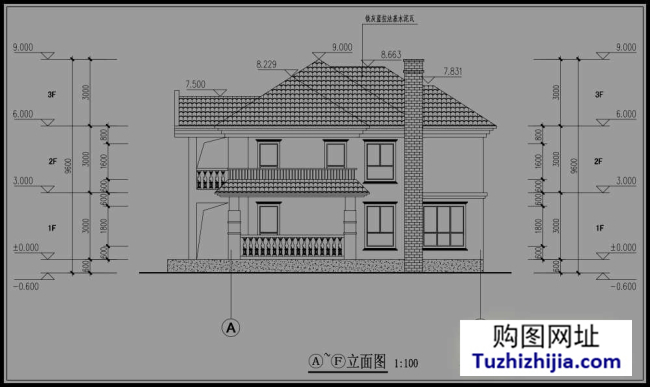

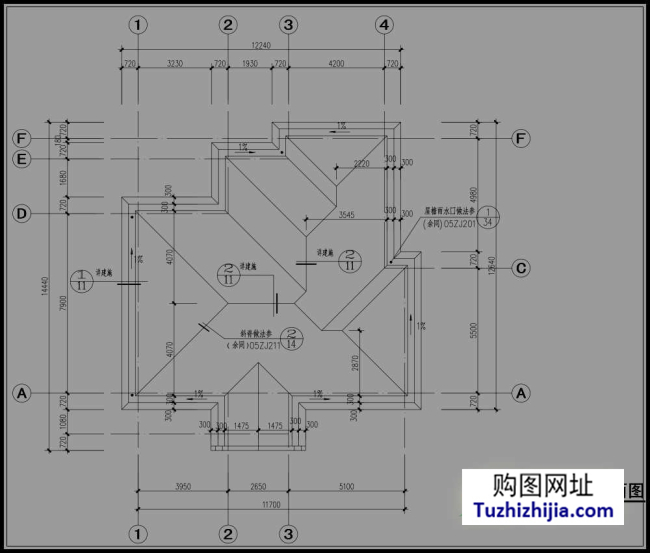

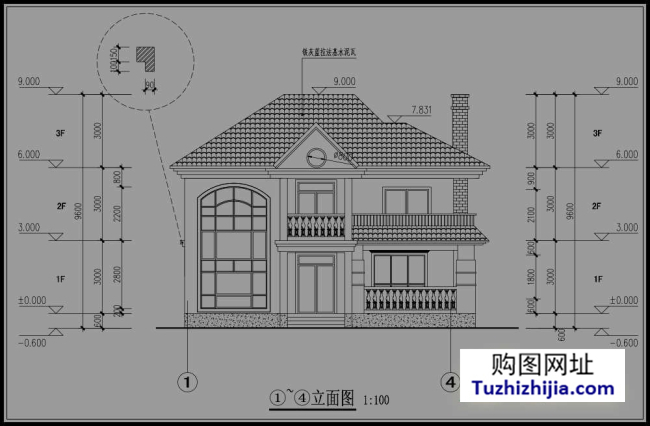

建筑:一层平面图、二层平面图、屋顶平面图、东立面图、西立面图、南立面图、北立面图、1-1剖 面图、门窗大样图、节点详图;
结构:基础平面布置图、二层墙柱钢筋图、基础层梁钢筋图、二层板钢筋图、 二梁钢筋图,厘顶板钢筋图、屋顶梁钢筋图;
给排水:给排水施工设计总说明、一层给排水消防平面图、二层给排水消防平面图、屋顶给排水平面、给排水大样图及轴侧面;
电气:电气设计说明、材料表、电气设计说明、低 压配电系统图、一层照明平面图、二层照明平面图、厘顶防雷剖面图、一层弱电平面图、二层弱电平面图、2张 效果图。




如果您喜欢本套图纸的风格,但是尺寸和布局不符合实际建房需求,可以扫一扫左侧二维码加微信量身定制设计
(量身定制设计价格高,较小的改动施工时可以让施工队直接调整)
我们只做施工队看得懂的自建房图纸
全国知名别墅设计品牌
图纸说明

一、本站全部图纸均包含全套设计图,可直接交给施工队施工建造;
二、本站全部图纸均符合设计规范,保证能正常施工建造;
三、如果您对图纸的尺寸、户型不满意,我们可以按您的要求进行定制
