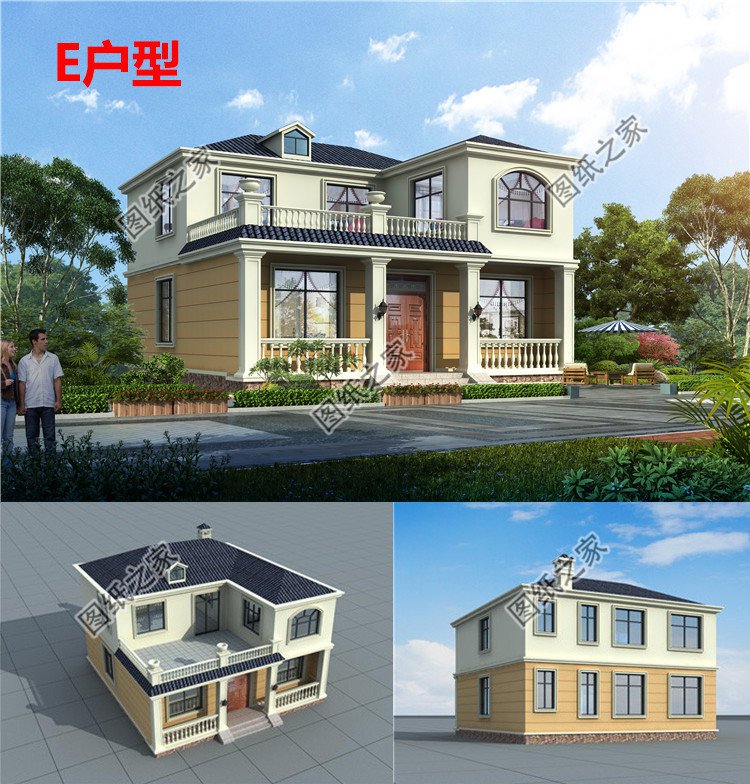

100平方米左右新农村二层房屋设计建筑CAD图纸带外观效果图

图纸编号:E958 占地面积:多户型可选(尺寸/户型可定制)
一月销量: 套,CAD
建筑结构:砖混结构
限时促销:488元 原价898元
推荐等级:★★★★★
发布时间:2019-12-19
官方网站:https://tuzhizhijia.com 主体造价:16万左右(仅供参考)
软件介绍

图纸介绍:本方案三个户型,B户型、C户型介绍及户型展示往下拉。100多平方米新农村二层房屋设计建筑CAD图纸带外观效果图,入户门厅进入室内即为宽阔的大客厅,方便接待客人,餐厅与厨房相连,一起设在西北侧,中间用推拉门隔开,减少油烟气味对就餐的影响,提供业主更优渥的就餐环境,二层主要作为生活居住区,满足一般家庭的人口居住条件

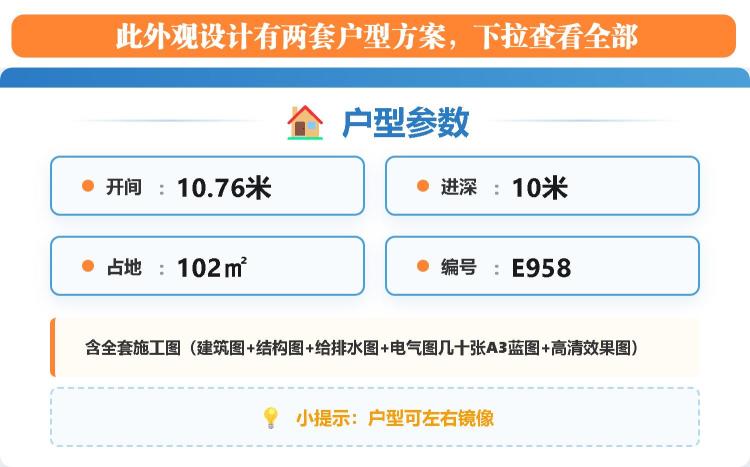

占地面积:10.76m*10m,102平方米左右;

建筑层高:二层;

建筑高度:8.69米(含屋顶);

设计功能:

 一层户型:客厅、厨房、餐厅、卧室x2、卫生间;

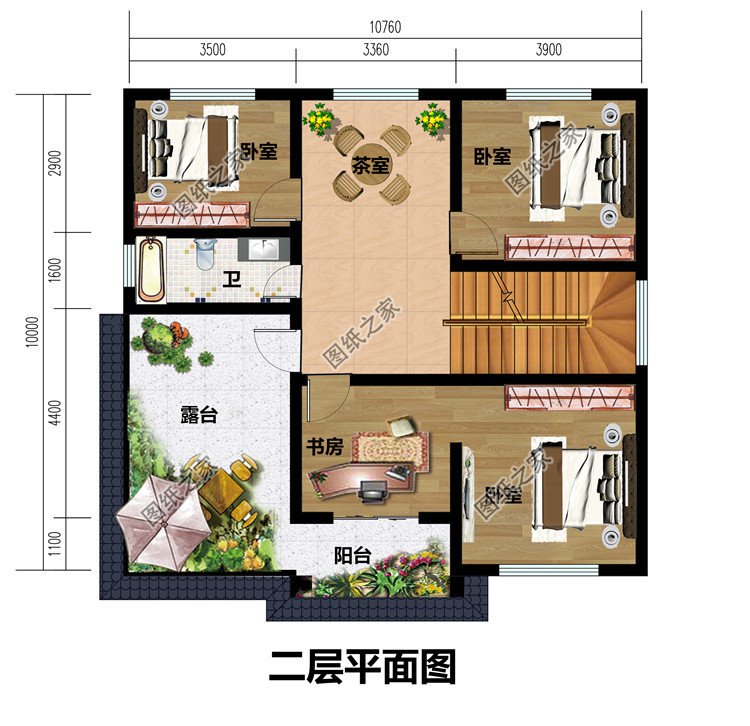

 二层户型:卧室(带书房)、茶室、卧室x2、卫生间、露台、阳台;

图纸目录:

建 筑 图:建筑设计说明、一层平面图、二层平面图、屋顶平面图、正立面图、背立面图、左立面图、右立面图、1-1剖面图、楼梯大样图、门斗大样图、节点大样图、门窗详图、门窗表等;

结 构 图:结构设计说明、基础平面布置图、基础大样图、一层梁结构平面图、二层梁结构平面图、屋顶梁结构平面图、二层板结构平面图、屋面板结构平面图、楼梯大样图、节点大样图等;

给排水图:给排水设计说明、一层给排水平面图、二层给排水平面图、屋顶给排水平面图、卫生间大样图、给排水系统图等;

电 气 图:电气设计说明、配电系统图、弱电系统图、配电干线系统图、一层照明平面图、二层照明平面图、一层插座平面图、二层插座平面图、一层弱电平面图、二层弱电平面图、接地平面图、屋顶防雷平面图等;

本套方案包含全套A3设计图+彩色效果图。

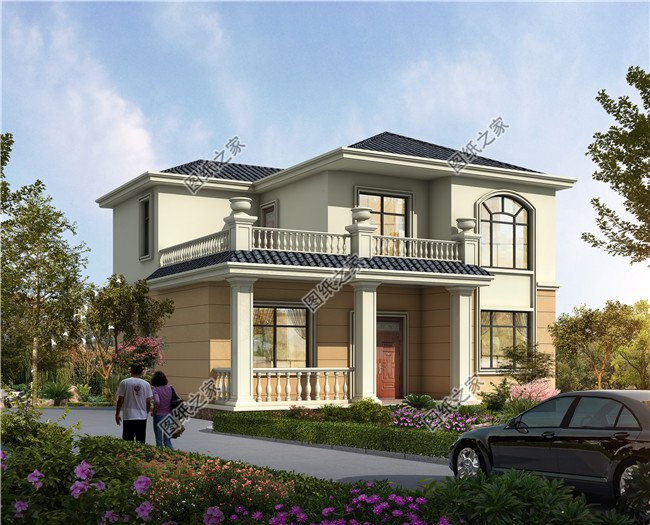

105平方米新农村二层房屋设计建筑CAD图纸带外观效果图

105平方米新农村二层房屋设计建筑CAD图纸带外观效果图

105平方米新农村二层房屋设计建筑CAD图纸带外观效果图

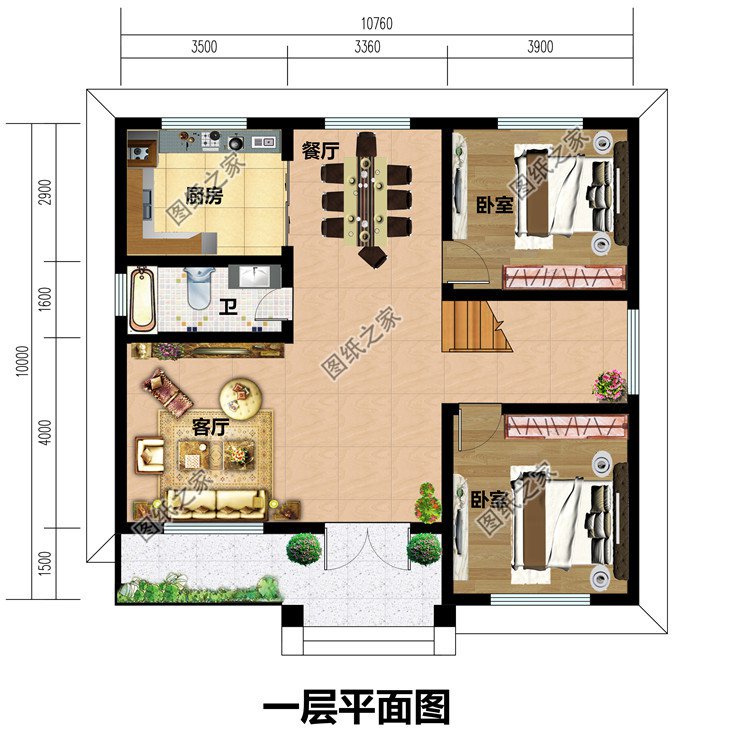

100平方米左右新农村二层房屋设计建筑CAD图纸带外观效果图

100平方米左右新农村二层房屋设计建筑CAD图纸带外观效果图

B户型展示

占地面积:9.26m*10.76m,94.13平方米;
建筑层高:二层;
建筑结构:砖混结构;
主体造价:14万左右;
建筑高度:7.97米(含屋顶);
设计功能:
一层户型:客厅、餐厅、厨房、卧室x2、卫生间;
二层户型:茶室、卧室X3、卫生间、露台;

新农村二层房屋设计效果图

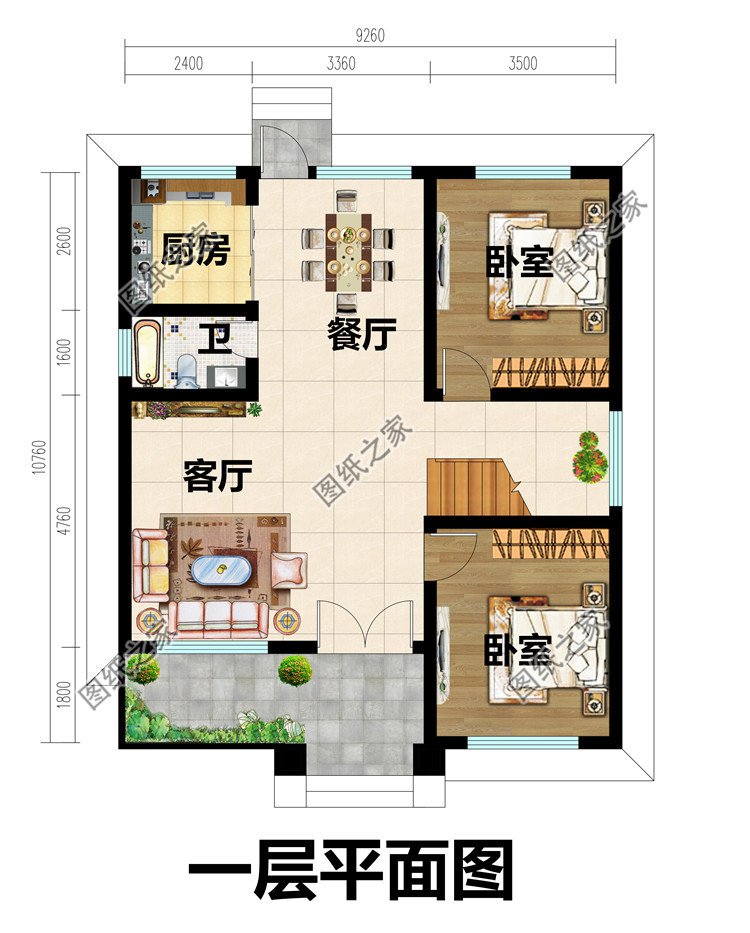

新农村二层房屋设计一层平面图

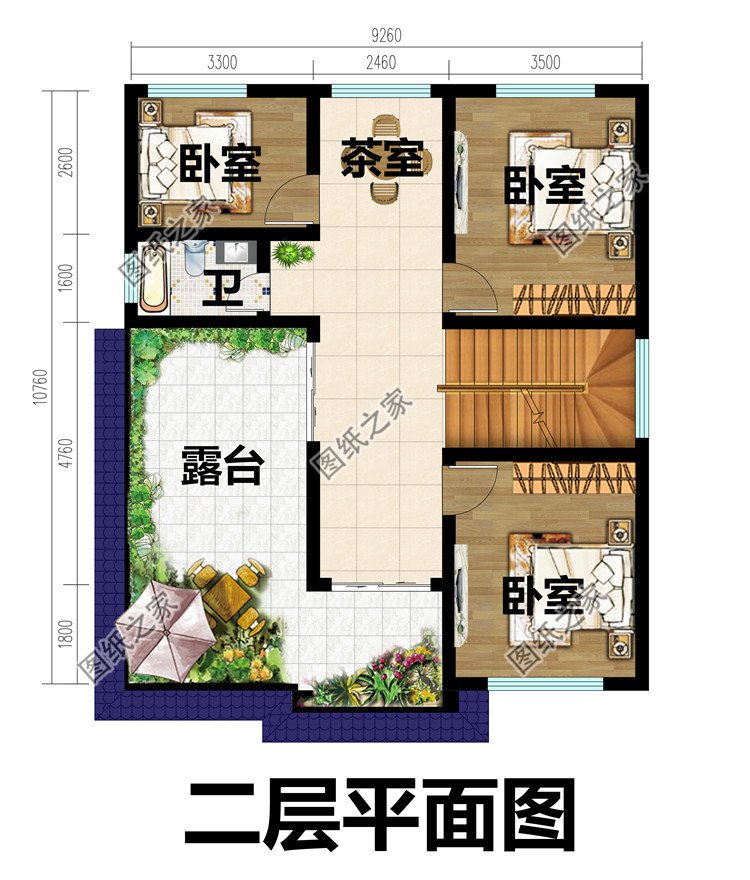

新农村二层房屋设计二层平面图

C户型展示

占地面积:10.14m*9.84m,96.9平方米;
建筑层高:三层;
建筑结构:砖混结构;
主体造价:14万左右;
建筑高度:13.033米(含屋顶);
设计功能:
一层户型:客厅、餐厅、厨房、卧室x2、卫生间;
二层户型:茶室、卧室X3、卫生间、露台;

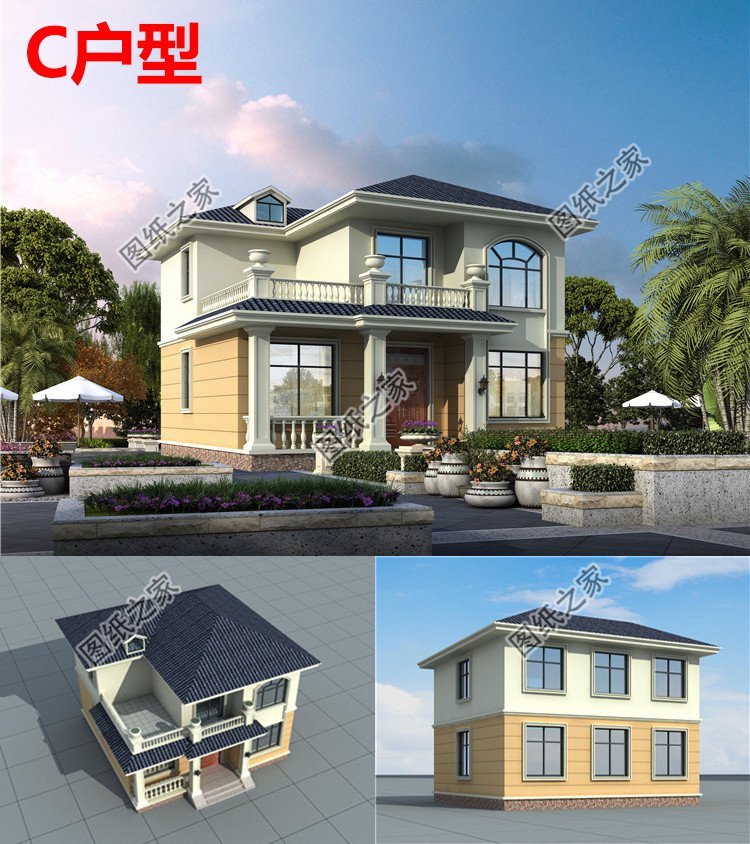

新农村二层房屋设计效果图

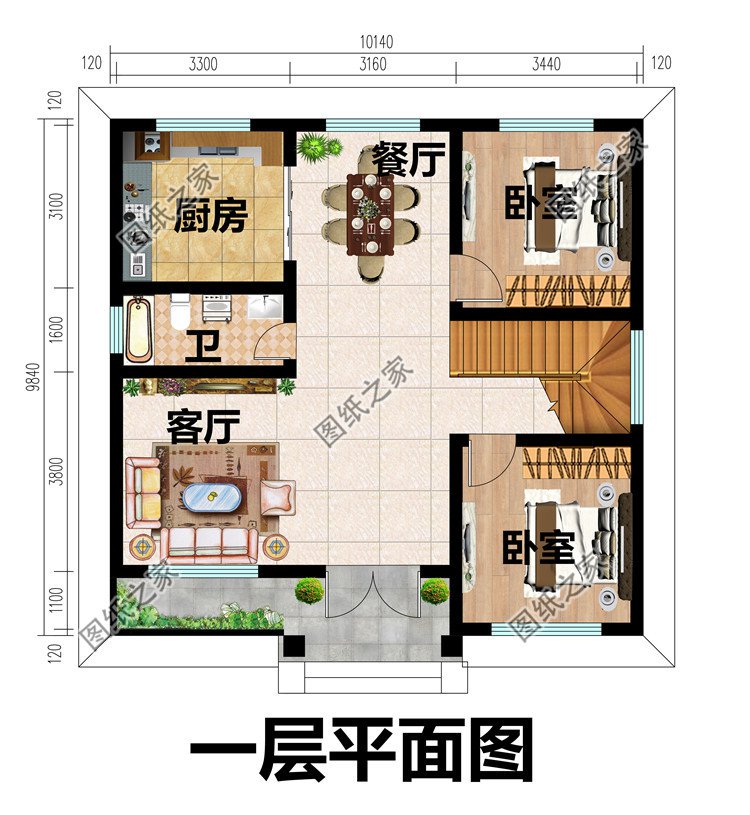

新农村二层房屋设计一层平面图

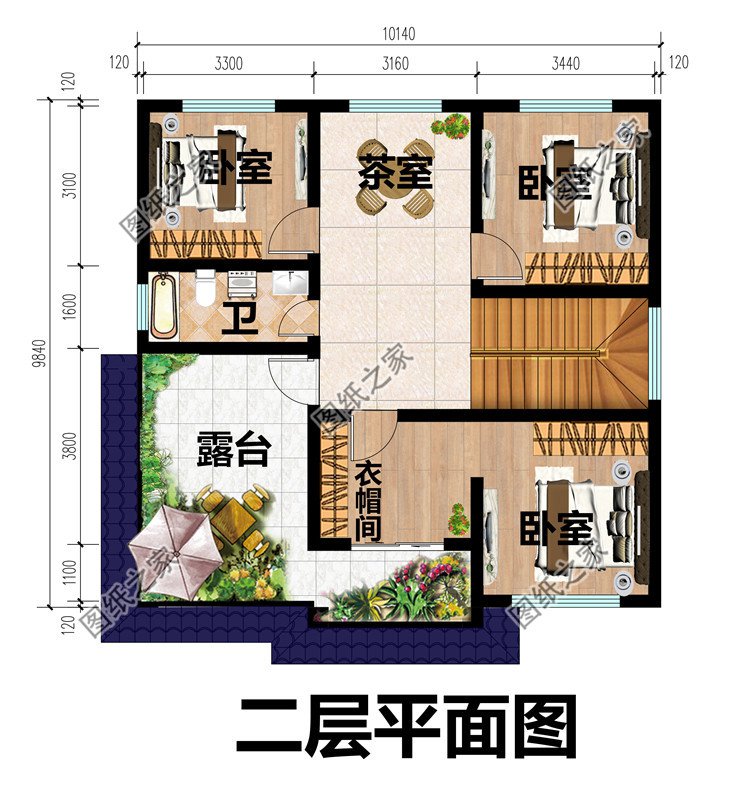

新农村二层房屋设计二层平面图

如果您喜欢本套图纸的风格,但是尺寸和布局不符合实际建房需求,可以扫一扫左侧二维码加微信量身定制设计
(量身定制设计价格高,较小的改动施工时可以让施工队直接调整)
我们只做施工队看得懂的自建房图纸
全国知名别墅设计品牌
别墅设计版权证书
图纸说明

一、本站全部图纸均包含全套设计图,可直接交给施工队施工建造;
二、本站全部图纸均符合设计规范,保证能正常施工建造;
三、如果您对图纸的尺寸、户型不满意,我们可以按您的要求进行定制
