图纸介绍:带车库二层别墅外观效果图,别墅图片大全,带地下平台,精致布局完美错落,除了必要的功能分区,独设的卧室能满足家中老人的生活需求不管外观还是室内布局都跟得上现在的潮流。

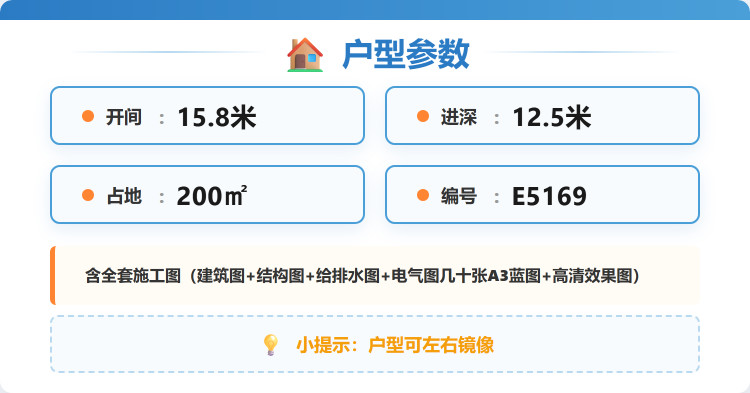

占地面积:15.8m*12.5m,200平方米左右(不包含室外平台);
建筑层高:二层;
建筑高度:10.2米(含屋顶);
设计功能:
一层户型设计:玄关、客厅、餐厅、厨房、卧室(带卫生间)、棋牌室、卫生间;
二层户型设计:起居室、主卧(带卫生间,衣帽间)、卧室(带卫生间)、卧室×2、健身房、卫生间;
图纸目录:
建筑图:图纸目录、建筑设计说明、各层平面图、立面图x4、剖面图、大样图、楼梯大样图、节点大样图、门窗表等;
结构图:图纸目录、结构设计说明、基础配筋图、基础大样图、梁结构配筋图、板结构配筋图、屋面结构配筋图、楼梯结构配筋图、节点大样图等;
给排水图:图纸目录、给排水设计说明、给排水平面图、卫生间排水大样图、给排水系统图、排水系统图等;
电气图:图纸目录、电气设计说明、照明布置图、插座布置图、弱电布置图、基础接地布置图、屋顶防雷布置图等。
本套图纸为A3图纸+高清效果图,拿到即可施工!
