图纸介绍:农村七字形独栋一层别墅设计图,设计感十足,灰色的坡屋顶搭配两个老虎窗,显得特别灵动。虽只有一层,但是功能设施还是很齐全的,别墅设有四个卧室,厨房和餐厅在前面,三个独立卫生间,满足大家庭使用,更便于收拾卫生更洁净,很温馨的一个家。

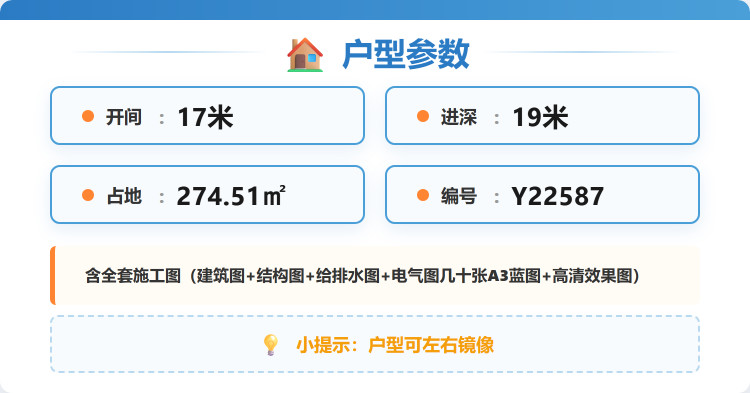

占地面积:17m*19m,274.51平方米;
建筑层高:一层;
建筑高度:6.56米(含屋顶);
设计功能:
一层户型:客厅、神龛、厨房、餐厅、书房、卧室x4、卫生间x3、储藏间;
图纸目录:
建 筑 图:建筑设计说明、一层平面图、屋顶平面图、正立面图、背立面图、左立面图、右立面图、1-1剖面图、楼梯大样图、门斗大样图、节点大样图、门窗详图、门窗表等;
结 构 图:结构设计说明、基础平面布置图、基础大样图、一层梁结构平面图、、屋顶梁结构平面图、一层板结构平面图、屋面板结构平面图、楼梯大样图、节点大样图等;
给排水图:给排水设计说明、一层给排水平面图、屋顶给排水平面图、卫生间大样图、给排水系统图等;
电 气 图:电气设计说明、配电系统图、弱电系统图、配电干线系统图、一层照明平面图、一层插座平面图、一层弱电平面图、接地平面图、屋顶防雷平面图等;
本套方案包含全套A3设计图+彩色效果图。
