CAD中如何裁剪图块、外部参照、图像、视口?

时间:2018-02-12 16:25作者:图纸之家点击:

CAD中如何裁剪图块、外部参照、图像、视口?

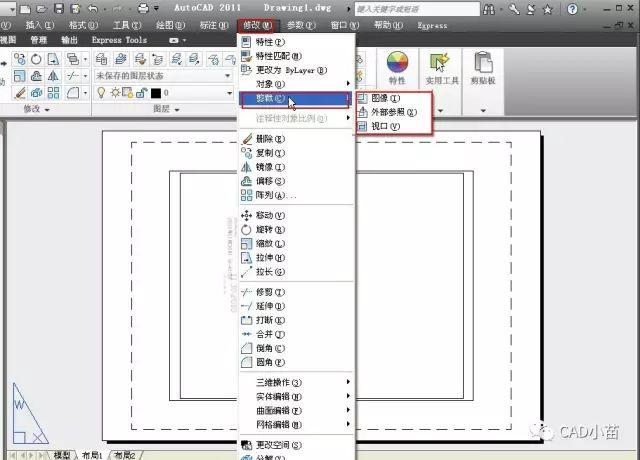

以前只博客和公众号发过关于图块、外部参照、光栅图像裁剪的相关文章,这里将裁剪相关的命令和变量总结一下。在CAD菜单中我们可以看到CAD还可以对光栅图像和视口进行裁剪,如图所示。

CAD中如何裁剪图块、外部参照、图像、视口?

CAD中针对不同对象有不同的裁剪命令,裁剪光栅图像的命令:IMAGECLIP,裁剪视口的命令是VPCLIP,图块和外部参照裁剪的命令是XCLIP。可能是考虑让用户少记一点命令,在CAD高版本,提供了一个裁剪的总命令CLIP,执行此命令后,会根据选择的对象不同调用不同命令的参数。

图块和外部参照裁剪(XCLIP)

用XCLIP命令可以利用封闭边界线正向和反向裁剪图块或外部参照,只显示图块和外部参照的一部分。详细介绍可访问新浪博客或公众号相关文章:为什么CAD的图块或外部参照只能看到一部分?你会用XCLIP命令裁剪图块或外部参照吗?

光栅图像裁剪(IMAGECLIP)

光栅图像裁剪的操作与XCLIP类似,我们可以直接进行矩形或多边形裁剪,如果裁剪边界比较特殊,可以事先用封闭多段线画好边界。详细介绍请参看博客或公众号之前发布的文章:CAD中光栅图像(图片)如何裁剪和设置透明?。

光栅图像裁剪的其他选项与XCLIP基本相同,需要记住的是光栅图像的裁剪不支持圆和弧,用多段线椭圆可以裁剪,但也可以明显看到边界也呈多边形。

布局视口的裁剪(VPCLIP)

有时我们需要在布局空间建立不规则形状的视口,例如L形、圆形等,我们同样可以用绘制好的边界进行裁剪。

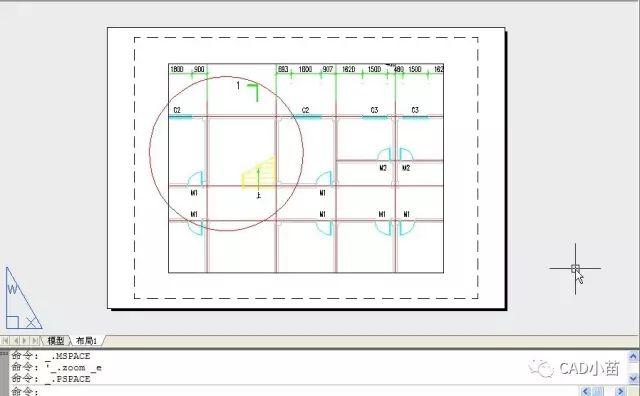

打开一张有图形的图纸,切换到布局空间,在图纸空间会内绘制一个圆作为裁剪边界,如下图所示。

CAD中如何裁剪图块、外部参照、图像、视口?

从菜单或工具面板执行视口裁剪命令或直接输入VPCLIP后回车,根据提示选择要裁剪的视口。

命令行会提示选择裁剪对象或手动绘制多边形,此时可直接拾取边界,如果事先未绘制编辑,可回车后直接在图中绘制多边形边界。

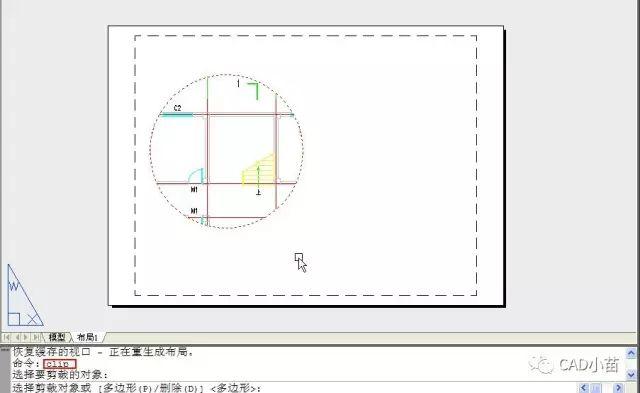

直接单击圆,即可完成视口的裁剪,如下图所示。

CAD中如何裁剪图块、外部参照、图像、视口?

裁剪的总命令:CLIP

对于习惯命令行输入的用户,XCLIP可以直接输入XC,图像和视口裁剪的命令太长了,而且还要记三个命令,太麻烦了,因此在高版本CAD中再保留原有命令的基础上,将这几个命令合并成了CLIP。如果你的版本支持CLIP,以后只用记这一个命令了。

当我们执行CLIP命令并选择被裁剪对象后,软件会自动判断,然后弹出针对选定对象可支持的选项。比如我们选择一个视口,就会自动调用VPCLIP的选项,如下图所示。

CAD中如何裁剪图块、外部参照、图像、视口?

裁剪边框显示的设置

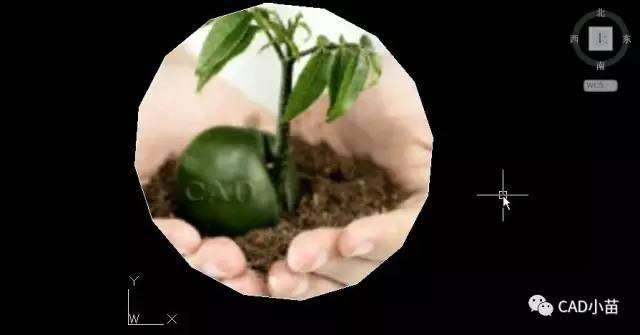

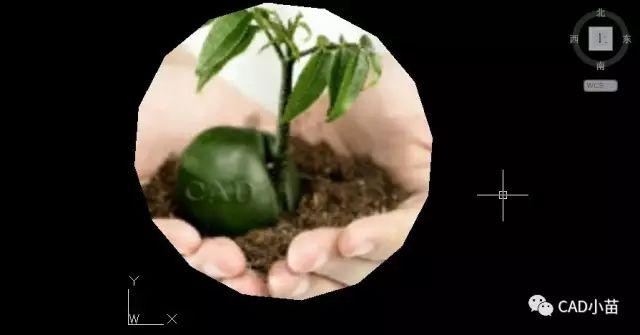

正常裁剪后都会显示一条边框线,我们可以通过设置控制边框线的显示和打印。由于之前有很多裁剪命令,因此就有很多对应的边框设置的命令,比如XCLIPFRAMEIMAGEFRAME,以及针对PDFDWFDGN等参考底图的边框显示的设置的变量,这些变量也被合并成了FRAME变量,也就是说FRAME可以控制其余这些变量。显示和不显示光栅图像边框的效果如图所示。

CAD中如何裁剪图块、外部参照、图像、视口?

CAD中如何裁剪图块、外部参照、图像、视口?

FRAME用于控制图像和参考底图底图的边框、参照裁剪边界如何显示,可以设置成0、1、2、3。如果FRAME变量变了,IMAGEFRAME、 DWFFRAME、 PDFFRAME、 DGNFRAME和 XCLIPFRAME的设置将跟随变化。

0 不显示也不打印边框,当选择或预览对象时会临时显示。

1 显示和打印边框。

2 显示但不打印边框。

3 各种对象边框的设置可以不同,保留针对不同对象变量的设置。

XCLIPFRAME、IMAGEFRAME等这些变量只能设置为0、1、2

需要注意的是,如果自己绘制了多段线作为裁剪边界,裁剪后这些多段线仍然会显示,如果想不显示边界,首先要将这些线删除。

视口边界无法用变量控制,只能选择视口,将视口放到一个不打印的图层(如depoints)上。

注意事项

  • 以上技巧使用AUTOCAD和浩辰CAD等类似CAD软件

  • 不是所有CAD版本都支持CLIP命令
