每日一贴-CAD中颜色的作用和设置时应该注意的问题?

时间:2018-03-08 13:48作者:图纸之家点击:

虽然大多数行业的图纸是单色打印的,但大多数图纸却是花花绿绿的,设置了很多颜色,CAD图纸为什么要设置颜色呢?设置颜色时应该注意什么问题呢?

CAD中颜色的作用主要有两个:

一、通过颜色区分不同类型的图形

将图形设置成不同颜色,可以让我们更轻松地识别不同类型的图形。我们可以将图层设置成不同颜色,然后将图形放在不同图层,也可以直接给图形设置颜色。

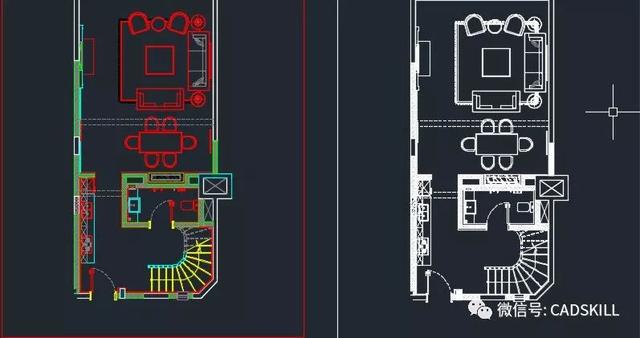

比较一下一张图纸设置成单色和彩色的效果,如下图所示。

每日一贴-CAD中颜色的作用和设置时应该注意的问题?

二、控制打印输出的颜色和线宽

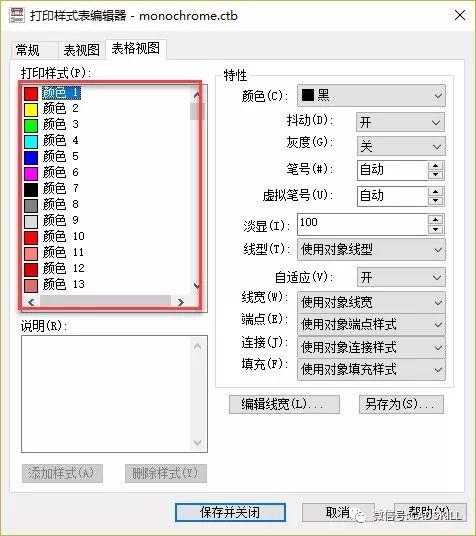

在CAD中是通过打印样式来控制图形打印的颜色、线宽等其他属性,而大家常用的是颜色相关的打印样式文件(*.CTB),CTB文件是根据图形的255种索引颜色来设置的,如下图所示。

每日一贴-CAD中颜色的作用和设置时应该注意的问题?

公众号相关文章:CAD打印样式表如何设置?CTB和STB有何区别?

上面是CAD中颜色的两个主要作用,如果图纸只是黑白打印,线宽的设置不会超过7种,一般用1-7号色就够了。

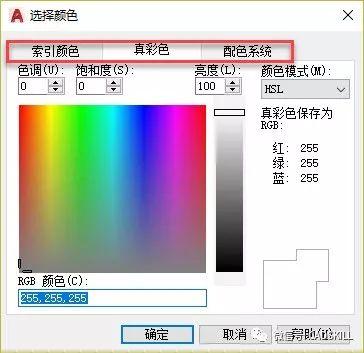

但CAD广泛应用于不同行业,还有很多CAD图纸需要彩色打印,设计人员会用更丰富的颜色让图纸更美观,或者颜色会用来表现实物的颜色,因此我们不仅看到一些图纸不仅使用很多颜色,有些图纸还用了渐变色填充,正因为图纸,CAD不仅只提供255种索引色,还有24位的真彩色,还有一些专业平面设计软件用到十余种的配色系统,如下图所示。

每日一贴-CAD中颜色的作用和设置时应该注意的问题?

但大家需要注意的是:

如果只打印黑白图纸,且想利用CTB打印样式来控制打印效果,就不要使用真彩色!

因为CTB打印样式表不处理真彩色的图形。

之前有不少人因为使用真彩色导致出现了下面的问题,看看你是否遇到过:

1、使用黑白的打印样式表Monochrome.ctb,有的线打印出来还是彩色的。

2、图形没有放到不打印图层上,图形却没有打印出来,因为用了真彩色的【255,255,255】。

索引色的1号色和真彩色的【255,255,255】虽然在图纸中都显示为白色,但1号色默认会打印成黑色,而真彩色的【255,255,255】仍会打印成白色,白纸上的白色当然看不到了。
