CAD单行文字创建中的技巧

时间:2018-04-17 16:48作者:图纸之家点击:

CAD软件在工具栏或面板中默认显示的是多行文字的图标;单行文字的命令是TEXT,多行文字的命令是MTEXT,但T却是多行文字的快捷键,单行文字的快捷键要用DT,说明软件推荐大家使用多行文字。

多行文字有很多单行文字不具备的特性,多行文字编辑器就像一个小的WORD,但多行文字使用不好也会带来很多问题,而且多行文字数据量相对比较大。而单行文字编辑简单,数据量小,而且图纸中大量的文字注释就是一个词或一行字,这类文字就比较适合使用单行文字。

单行文字的创建很简单,但仍然有很多容易忽略的技巧,这里不妨给大家介绍一下,看看你之前是否都知道。

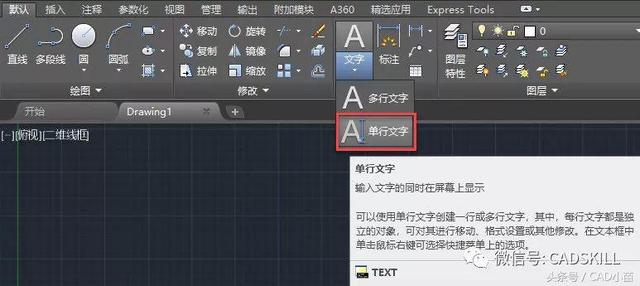

单行文字的命令是TEXT,快捷键是DT,我们也可以在菜单或工具面板中执行单行文字命令。

CAD单行文字创建中的技巧

一、创建单行文字前最好先设置好文字样式

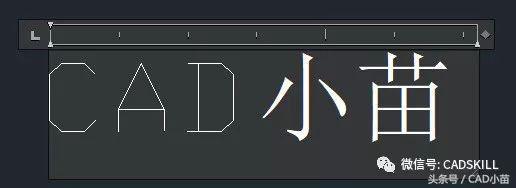

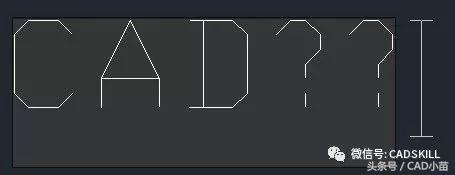

如果文字样式不支持中文,在多行文字中会自动显示为宋体,但如果写单行文字的话,输入中文就会显示问号,如下图所示。

CAD单行文字创建中的技巧

不过显示成这样倒是可以提醒我们文字样式不支持中文,赶紧去设置文字样式或换一种文字样式。

CAD的文字样式应该如何设置?

CAD大字体什么意思?何谓形文件?详细讲解CAD的字体文件分类

如果是多行文字,即使文字样式不支持中文,多行文字输入中文时会替换成宋体,虽然中文显示正常了,但会导致出现一些问题,比如无法刷字体等。

CAD单行文字创建中的技巧

连续回车或空格两次才会退出单行文字命令。

二、文字样式设置了字高,单行文字就不需要在指定高度

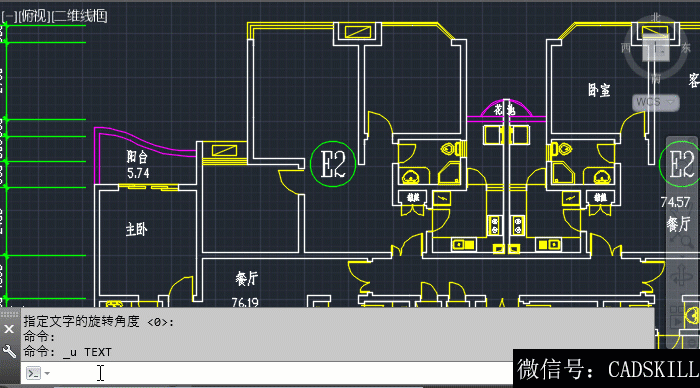

在输入单行文字时命令行会提示让我们选指定文字的起点、高度、旋转角度,然后才能输入文字。文字的高度可以直接回车采用默认值,可以输入一个数值,也可以在图面中拾取。如果单行文字使用的文字样式已经设置了字高,在在输入单行文字前就不会提示我们制定高度了。

CAD单行文字创建中的技巧

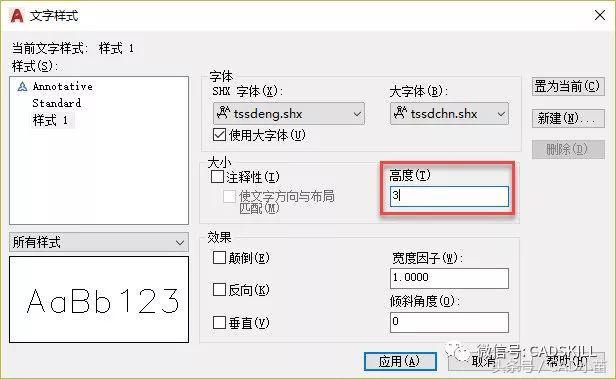

如果我们希望单行文字都使用相同的高度,就在文字样式中设置好高度,这样在创建单行文字的时候还可以少一次输入或回车。

三、单行文字并不是只能输入一行

单行文字就和直线类似,虽然叫单行文字,一次是可以输入多行,回车就可以换行。

CAD单行文字创建中的技巧

四、输入多处文字时可以用光标重新定位位置

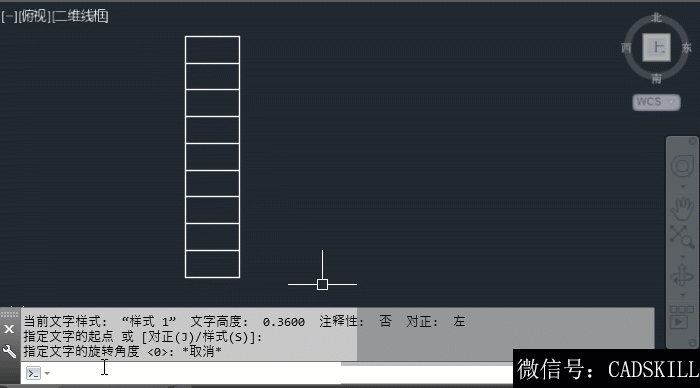

如果需要在图纸的多个位置输入单行文字,不需要多次执行单行文字命令,可以输入过程中直接用光标定位单行文字的新文字,如下图所示。

CAD单行文字创建中的技巧

如果我们需要书写倾斜的文字,在提示旋转角度的时候可以应该直接输入角度值或者在图面上拾取一个角度。在指定文字起点的时候还可以利用:对正(J)、样式(S)参数调整单行文字的对齐方式和文字样式,这些参数最好在创建单行文字前的时候就设置好,创建文字以后再去调整要麻烦得多,这些基本参数这里就不再详细介绍了。

以上技巧适用于AUTOCAD和浩辰CAD等类似的CAD软件。
