CAD是否可以将选择对象隐藏?

时间:2018-05-30 15:18作者:图纸之家点击:

在CAD中画图、编辑或打印的过程中可以通过关闭或冻结图层使部分图形不显示,但有时候我们只想隐藏图中的一部分图形,并不知道或不关心他们在哪个图。因此总有人问:能不能将选定的对象隐藏?

其实CAD很早就提供了这样的功能,还是有很多人不知道,不知道是他们用的CAD版本太低还是其他原因。AUTOCAD可能从2010开始有这样的功能:对象隐藏和对象隔离,国产的浩辰CAD等也提供了此功能。

对象隐藏就是不显示选定的对象,对象隔离跟图层隔离类似,就是将选定对象以外的其他对象暂时隐藏。当某些图形对后续的编辑有干扰或影响,可以将这些图形先隐藏,编辑完后再将他们显示踹显示。也可以将其他图形都隐藏起来,只显示需要编辑处理的图形。隐藏隔离的操作非常简单,下面看一下相关操作和效果。

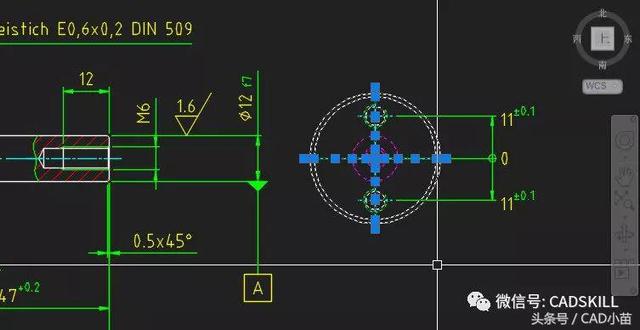

1、将需要隐藏或隔离的对象选中,如下图所示。

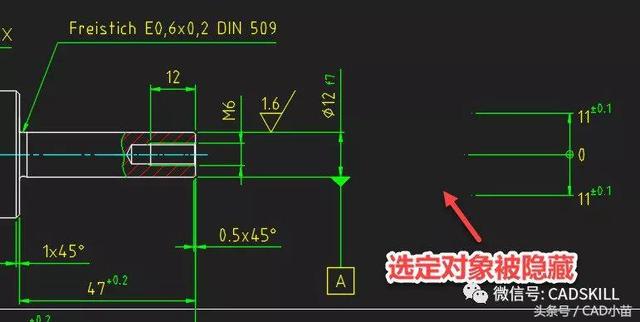

CAD是否可以将选择对象隐藏?

2、在右键菜单或状态栏选择隐藏对象或隔离对象。

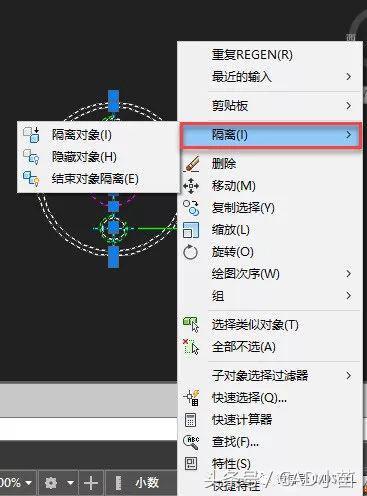

右键菜单如下图所示。

CAD是否可以将选择对象隐藏?

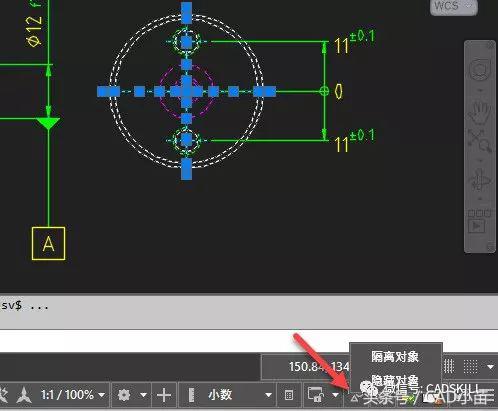

状态栏按钮如下图所示。

CAD是否可以将选择对象隐藏?

如果你的右键菜单或状态栏没有隔离对象的选项和按钮,那就在菜单栏的“工具”菜单看一下,如果没有隔离的菜单项,那么只能遗憾地告诉你:你的CAD版本没有提供隐藏和隔离的功能,如果你还不死心的话,可以试试命令:图层隔离ISOLATEOBJECTS和隐藏对象HIDEOBJECTS。

隔离对象的效果如下图所示。

CAD是否可以将选择对象隐藏?

CAD是否可以将选择对象隐藏?

3、当有对象被隐藏后,取消对象隔离(或结束对象隔离)选项就会被激活,选择此选项可以恢复显示被隐藏的对象。

图层隔离的时候实际是对图层进行关闭或冻结,如果不取消隔离,图层的这些状态会保留,如果保存图纸,图层隔离的状态也会被保存。但对象隔离和隐藏是临时状态,不会被保存到图纸中,也就是现在隐藏一些对象后保存,再打开这些对象会恢复显示。

更多CAD使用技巧请关注我的头条号或公众号!
