新农村四层独栋复式别墅设计图,设计豪华时尚

图纸编号:F11449 占地面积:140平方米(尺寸/户型可定制)
一月销量: 套,CAD
建筑结构:框架结构
限时促销:788元 原价1198元
推荐等级:★★★★★
发布时间:2018-10-12
官方网站:https://tuzhizhijia.com 主体造价:50万左右(仅供参考)
软件介绍

 图纸介绍:新农村四层独栋复式别墅设计图,设计豪华时尚,针对现代农村建房审美及需求而设计,这是一款集奢华与实用为一体的欧式别墅设计图,一楼客厅中空设计,每层楼都拥有充足的活动区

占地面积:12.3m*11.60m,143平方米左右;

建筑层高:四层;

建筑高度:16.1米(含屋顶);

设计功能:

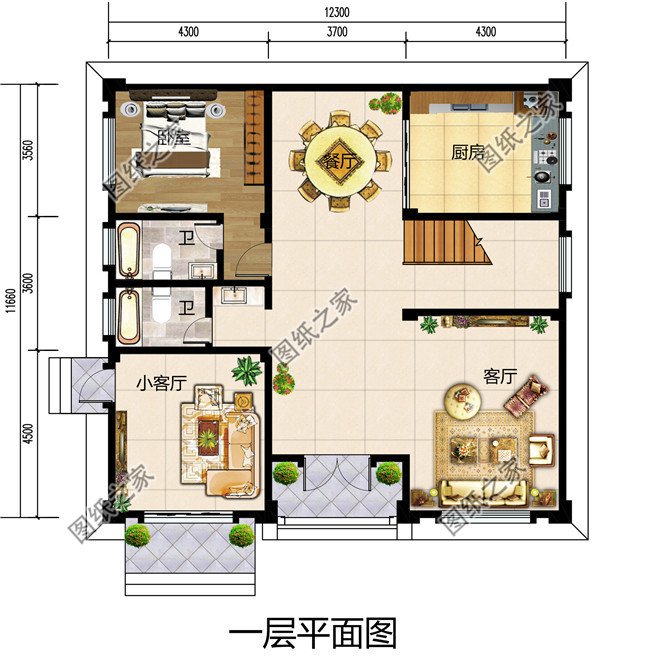

一层户型展示:客厅、小客厅、厨房、餐厅、老人房(带卫生间)、卫生间;

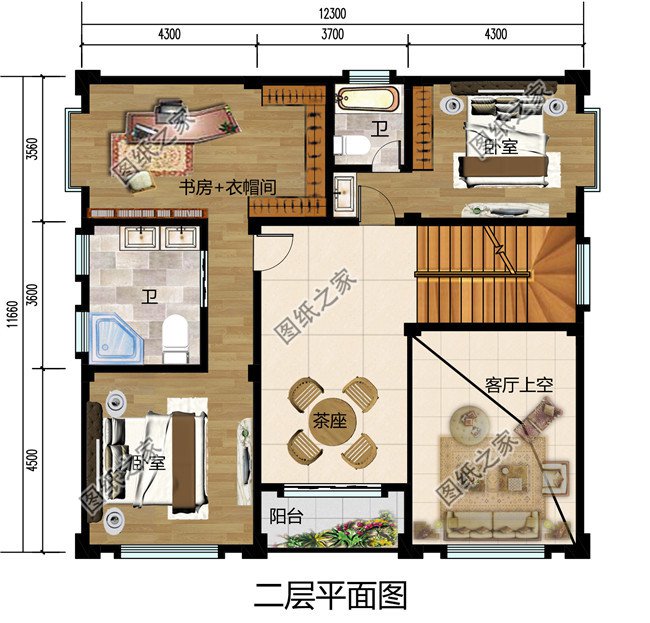

二层户型展示:客厅上空、茶座、主卧(套卫、书房、衣帽间)、次卧(带套卫)、阳台;

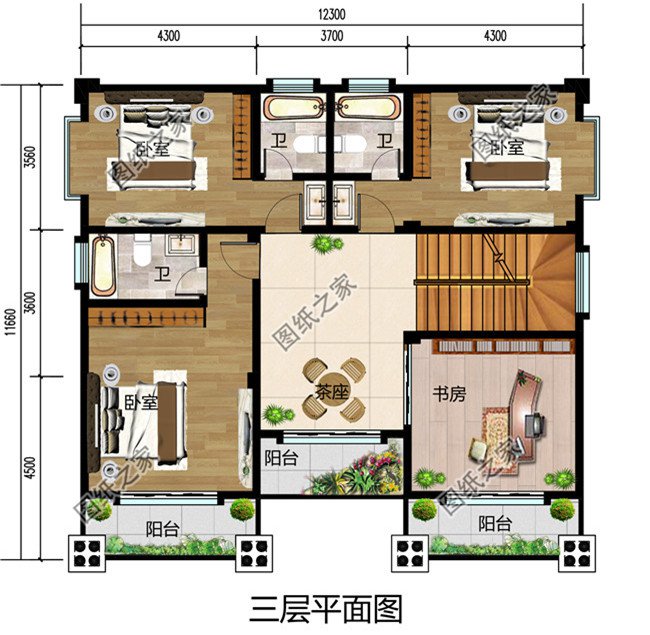

三层户型展示:茶座、主卧(套卫)、次卧(带套卫)×2、阳台、书房;

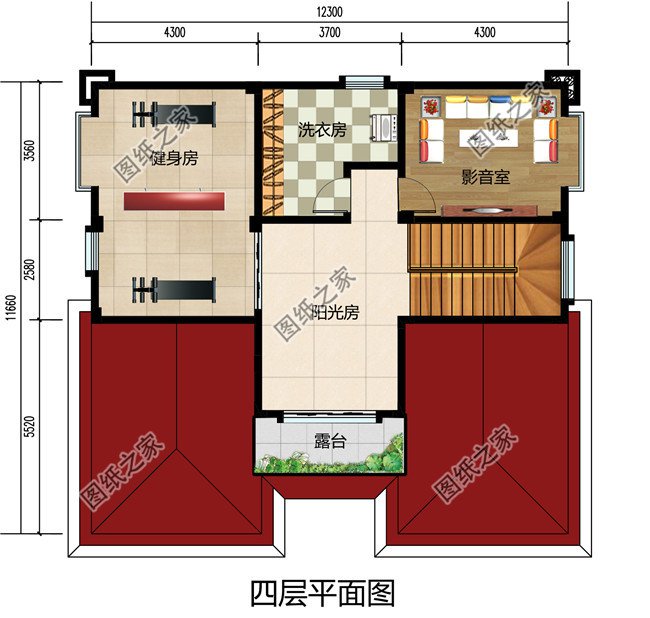

四层户型展示:健身房、影音室、洗衣房、阳光房、小露台;

图纸目录:

建筑图:建筑设计说明、一层平面图、二层平面图、三层平面图、四层平面图、屋顶平面图、正立面图、背立面图、左立面图、右立面图、1-1剖面图、楼梯大样图、门斗大样图、节点大样图、门窗表等;

结 构 图:结构设计说明、基础平面布置图、一层顶梁结构平面图、一层顶板结构平面图、二层顶梁结构平面图、二层顶板结构平面图、三层顶梁结构平面图、三层顶板结构平面图、坡屋顶梁结构平面图、坡屋顶板结构平面图、楼梯配筋大样图、节点大样图等;

给排水图:给排水设计说明、一层给排水平面图、二层给排水平面图、三层给排水平面图、四层给排水平面图、屋顶给排水平面图、卫生间大样图、给排水系统图等;

电 气 图:电气设计说明、配电系统图、弱电系统图、一层照明平面图、二层照明平面图、三层照明平面图、四层照明平面图、一层插座平面图、二层插座平面图、三层插座平面图、四层插座平面图、一层弱电平面图、二层弱电平面图、三层弱电平面图、四层弱电平面图、基础接地平面图、屋顶防雷平面图等;

本套图纸含全套A3施工图+高清效果图,拿到即可施工!

新农村四层独栋复式别墅设计图,设计豪华时尚

新农村四层独栋复式别墅设计图,设计豪华时尚

新农村四层独栋复式别墅设计图,设计豪华时尚

新农村四层独栋复式别墅设计图,设计豪华时尚

新农村四层独栋复式别墅设计图,设计豪华时尚

新农村四层独栋复式别墅设计图,设计豪华时尚

新农村四层独栋复式别墅设计图,设计豪华时尚

如果您喜欢本套图纸的风格,但是尺寸和布局不符合实际建房需求,可以扫一扫左侧二维码加微信量身定制设计
(量身定制设计价格高,较小的改动施工时可以让施工队直接调整)
我们只做施工队看得懂的自建房图纸
全国知名别墅设计品牌
别墅设计版权证书
图纸说明

一、本站全部图纸均包含全套设计图,可直接交给施工队施工建造;
二、本站全部图纸均符合设计规范,保证能正常施工建造;
三、如果您对图纸的尺寸、户型不满意,我们可以按您的要求进行定制
