为什么CAD文字粘贴到WORD里变成黑框?

时间:2018-05-31 14:23作者:图纸之家点击:

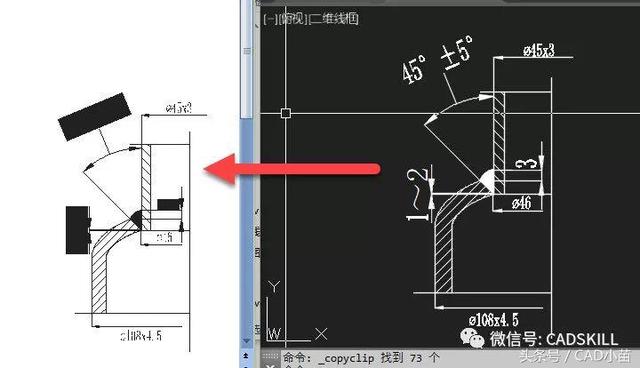

今天有位网友在群里问了这样一个问题:为什么CAD图形复制粘贴到WORD中文字都变成了一个黑框,怎么解决?

为什么CAD文字粘贴到WORD里变成黑框?

群里有网友说是不是标注文字设置了填充颜色,确实有这个可能性。网友把图纸发过来后,发现是多行文字设置的问题。下面就来看一下到底是什么问题,应该怎么解决。

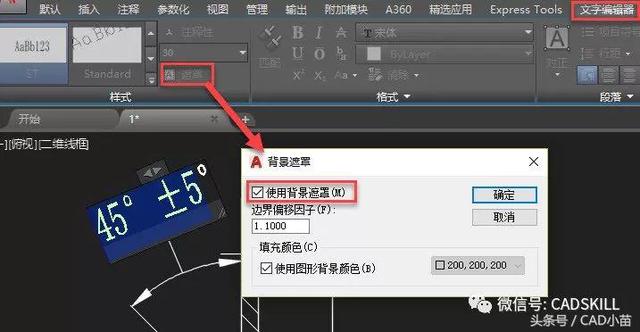

在CAD中打开此图纸后,双击在WORD中显示为方框的文字,会进入多行文字编辑器,说明此文字是一个多行文字,选中文字,在多行文字编辑器的面板里单击遮罩按钮,打开背景遮罩对话框,如下图所示。

为什么CAD文字粘贴到WORD里变成黑框?

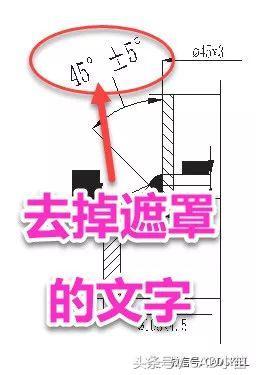

在遮罩对话框中取消勾选“使用背景遮罩”,然后再复制粘贴到WORD中就会有黑色背景的存在了,如下图所示。

为什么CAD文字粘贴到WORD里变成黑框?

也可以选中文字后右键,在右键菜单中选择“背景遮罩...”,打开背景遮罩对话框。

问题的原因和解决办法就这么简单:黑色的方块就是多行文字的背景遮罩。

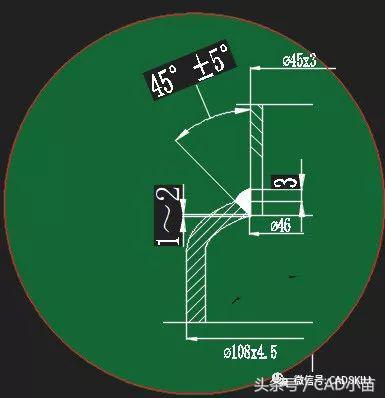

多行文字的遮罩的作用是在CAD图纸中遮挡后面的图形,避免文字被其他图形遮挡或跟其他图形出现交叉效果,如下图所示。

为什么CAD文字粘贴到WORD里变成黑框?

网友说可能是标注文字的填充颜色引起,他说是也是对的!

虽然多行文字可以设置遮罩,但专门去设置文字背景遮罩的人并不多。而标注样式中文字的填充颜色设置起来很简单,使用的人更多用。

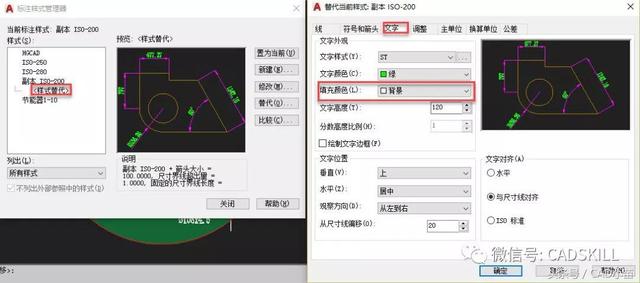

这张图中的标注样式设置了一个样式替代,而且标注的文字确实设置了填充颜色,如下图所示。

为什么CAD文字粘贴到WORD里变成黑框?

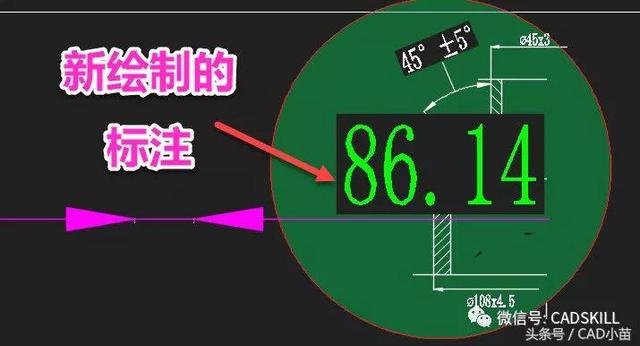

用此标注样式绘制一个标注,也会出现跟那些多行文字的效果,如下图所示。

为什么CAD文字粘贴到WORD里变成黑框?

而图中原有的多行文字都和标注线和箭头在一起,应该就是标注炸开的结果。标注的文字炸开后就变成了多行文字,标注文字的背景颜色就是多行文字的背景遮罩。

网友看了一眼截图就知道了问题的原因,确实是个CAD高手!

通过上面的问题我们知道了文字的背景遮罩和标注文字的填充颜色会导致图形粘贴到WORD中出现黑色方块。

同时,如果希望文字或标注文字不被其他图形遮挡或与其他图形交叉时,就可以给文字设置遮罩或给标注文字设置填充颜色。

以上技巧适用于AUTOCAD和浩辰CAD等类似的CAD软件。
