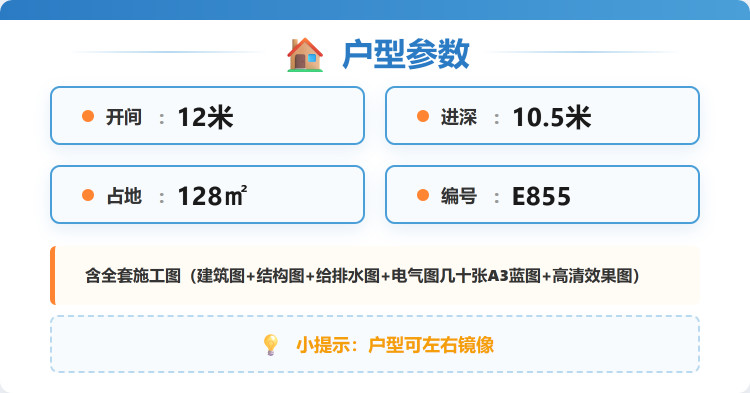

建筑层数：二层

占地尺寸：面宽12米x进深10.5米

占地面积：128.7平方

建筑总面积/总层高：251.7平米（不含入户平台、阳台、露台）/总高9.38米，屋檐口高6.7米

施工图(建施图）共30张，效果图2张。

建施图指（建筑说明、每层平面图、各面立面施工图、以及剖面图、节点详图等）

结施图指（结构说明、基础图、柱配筋、板配筋、梁配筋等与钢筋结构有关的图纸）

水施图指（水路说明、给水系统、排水系统、给排水详细布置等）

电施图指（电路说明、电路系统、强弱电位置/线路布置、灯控照明、防雷系统等）

平面功能介绍：

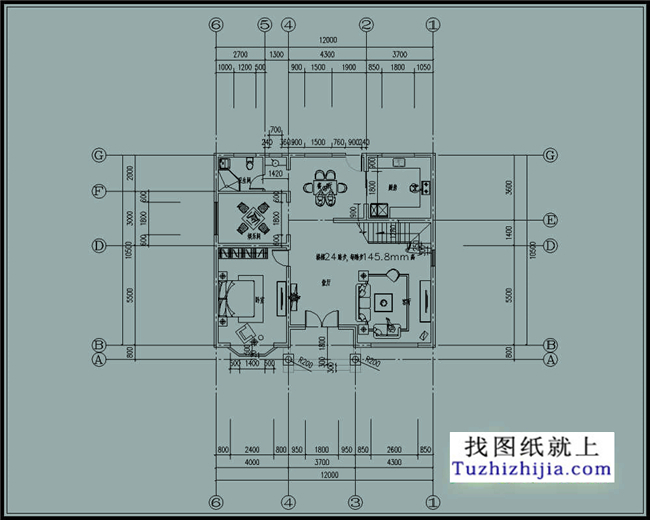

一层：二室两厅一厨一卫一楼梯

进门中间堂屋（20.8㎡），进门左边老人房（21.0㎡），进门右边复式客厅（24㎡）右边中间楼梯（11.1㎡），左边后面卫生间（7.2㎡），后面中间带后门餐厅（13.8㎡）后面右边厨房（11.6㎡），左边中间麻将室（10.4㎡），以上面积均为室内套内实际使用面积。

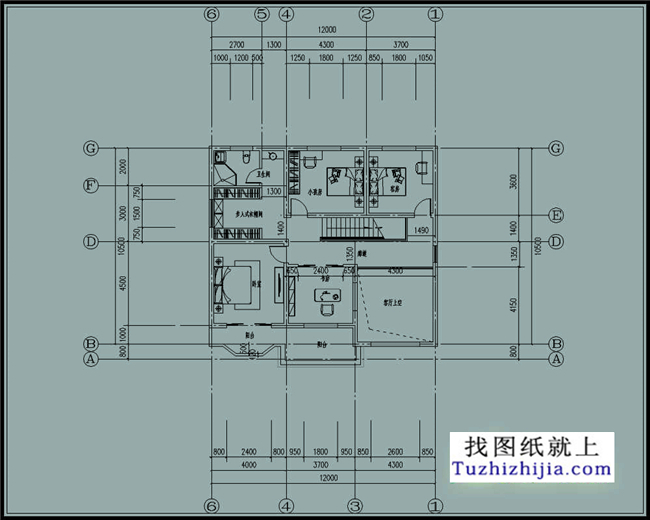

二层：四室一阳台一卫一楼梯

阳台（12.9㎡），左边前面主卧室/衣帽间（16.1/6.7㎡），前面中间敞开式书房（10.5㎡）右边中间楼梯（6.5㎡），左边后面卧室（11.6㎡），后面中间卧室（13.6㎡）；后面右边卫生间（7.2㎡），前面右边复式客厅。以上面积均为室内套内实际使用面积。
