CAD属性定义中的验证和预设什么意思?

时间:2018-05-14 16:12作者:图纸之家点击:

之前的文章中介绍属性定义中比较特殊的“固定”选项所引起的一系列后果,在属性定义中还有两个比较难理解的参数:验证和预设,因为设置后看不出他们有什么效果。

CAD属性定义中的验证和预设什么意思?

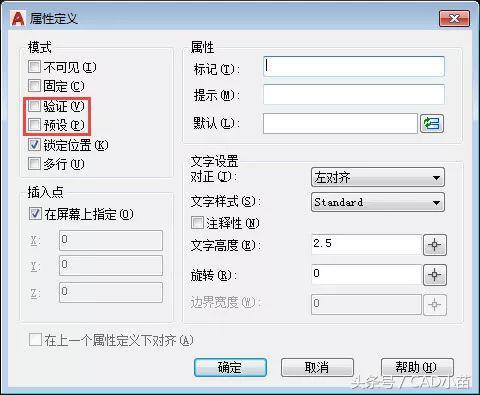

从界面看到订单提示是这样的:

  • 验证:插入块时提示验证属性值是否正确。

  • 预设:插入块时,将属性设置为其默认值而无需显示提示。

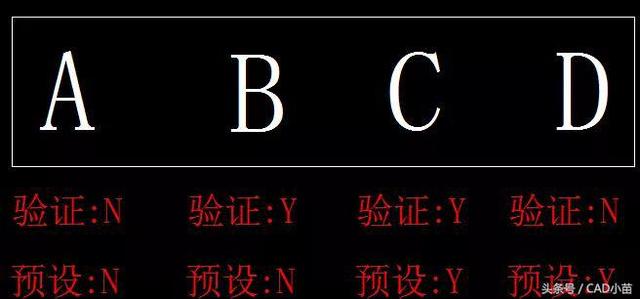

为了看出设置了这些参数后有什么作用,我做了一个块,里面加了四个属性值,分别设置了不同的选项,如下图所示。

CAD属性定义中的验证和预设什么意思?

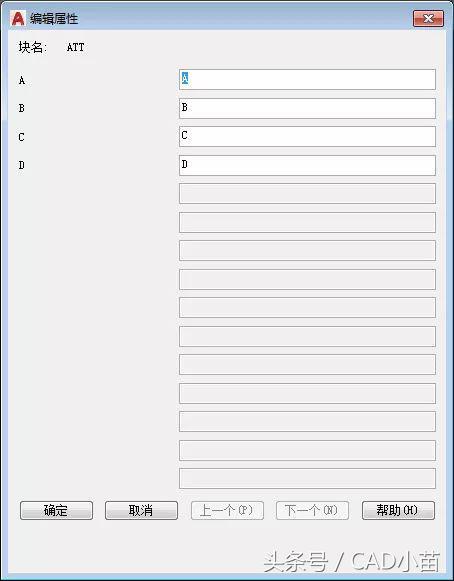

创建完图块后,我插入一个图块,结果在弹出的提示对话框中,这四个属性都显示了,如下图所示。

CAD属性定义中的验证和预设什么意思?

查看CAD帮助,才看到其中关键的一句话:

仅在提示将属性值设置为在“命令”提示下显示(ATTDIA 设置为 0)时,应用“预设”选项。

上面这个“编辑属性”对话框是可以由变量ATTDIA控制的,设置为0时,就不显示对话框,而是在命令行提示我们输入属性值。只有用命令行模式的的时候才能看到检验和预设的区别。

输入ATTDIA,回车,输入0,回车,再输入一个图块,这次不弹出编辑属性对话框了,在命令行会依次提示我们输入属性的值,如下图所示。

输入属性值

A :

B :

验证属性值

B :

可以看到两个参数的效果如下:

ATTDIA设置为1,也就是编辑属性启动对话框模式,如果图块的属性都设置成了预设,对话框也不会弹出来,只要一个属性没有设置为预设,插入图块的时候都会弹出编辑属性对话框,并且会将所有属性都显示出来。

更多CAD使用技巧请关注我的头条号和公众号。
