CAD移动或复制图形移动光标时的预览效果如何打开和关闭?

时间:2018-06-01 12:04作者:图纸之家点击:

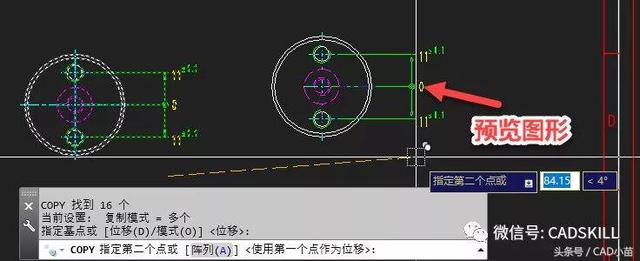

在CAD编辑图形,比如移动和复制图形时候,当确定基点后,在移动光标确定目标点的时候,跟随光标会显示被复制图形的预览效果,这样可以帮助我们更好地定位图形,如下图所示。

CAD移动或复制图形移动光标时的预览效果如何打开和关闭?

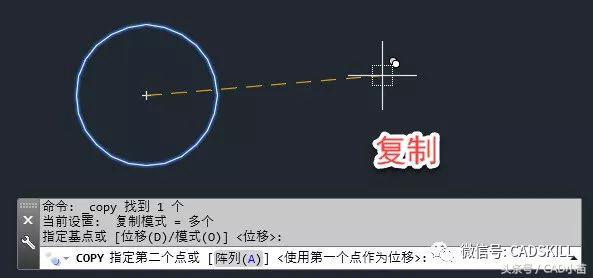

比如画直线和圆,确定完第一点后,移动光标确定第二点时看不到线,直接指定外第二点才能看到线;画圆的时候,确定圆心后移动光标看不到圆,只有确定半径才能看到圆。而复制图形的时候,可以看到一条虚线,但看不到复制后的图形,如下图所示。

CAD移动或复制图形移动光标时的预览效果如何打开和关闭?

但今天还有网友问:由于要复制和移动图形比较多,包含填充等一些复杂图形,在移动和复制的过程中显示预览效果很慢,问:能不能不显示预览效果,直接定义点后再显示图形?

有人为显示不了效果而苦恼,有人却因为觉得预览效果影响了操作速度想关掉,这些都很容易解决:

只需将DRAGMODE(拖动模式)打开或关闭即可。

DRAGMODE有三个设置:开ON关OFF自动A。

如果只有开、关还比较理解,还多出一个自动来,开和自动有什么区别呢?

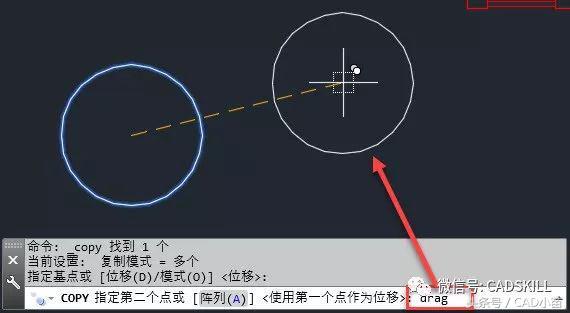

输入DRAGMODE,回车,输入ON,回车,我们再来复制圆看一下,发现仍然跟上面的截图一样,没有预览效果,需要输入DRAG,如下图所示。

CAD移动或复制图形移动光标时的预览效果如何打开和关闭?

不过也不是所有拖动预览都需要输入DRAG,例如绘制直线或多段线的直线段的时候不用输入DRAG,但如果绘制圆、弧或多段线的弧线段的时候,就没有预览效果。这种方式显然也不是我们需要的。

默认状态下DRAGMODE被设置为自动,这种状态就不用输入DRAG来申请显示拖动效果,所有支持拖动的命令自动显示拖动。

和这个命令对应的有一个同名的系统变量,也就是会记录拖动的设置,变量的值可以设置为0,1,2,分别对应命令的ONOFFA三个选项,可以通过SETVAR命令来设置。

很显然,如果我们没有设置过DRAGMODE却出现了拖动预览被关闭的效果,应该我们加载的某个程序或插件在执行时需要暂时关闭拖动效果,会将DRAGMODE变量设置为0,执行完后再将变量改成2,估计因为某种原因程序没有正常执行,因此变量也就没有恢复为2。

所以出现上述情况我们可以手动用命令DRAGMODE 设置为自动状态,但还是需要注意看是什么工具导致出现了这种问题,从根源上解决这个问题。

更多使用技巧请关注我的头条号和公众号。
