巧用图块图案功能竟可节省这么多CAD绘图操作时间

时间:2018-05-28 14:16作者:图纸之家点击:

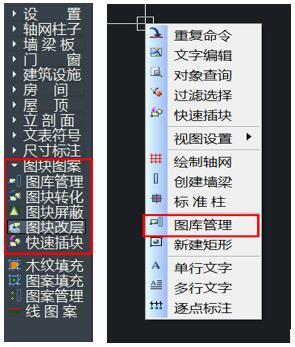

设计师在做建筑设计时,为配合设计要点常常都要绘制大量的模块进行设计讲解和说明。今天小编给大家介绍可以简化该绘制时间的方法:中望CAD建筑版图库管理功能,我们只需在界面左侧的"图块图案"中选择或直接点击鼠标右键的"图库管理"即可查看。

巧用图块图案功能竟可节省这么多CAD绘图操作时间

图1

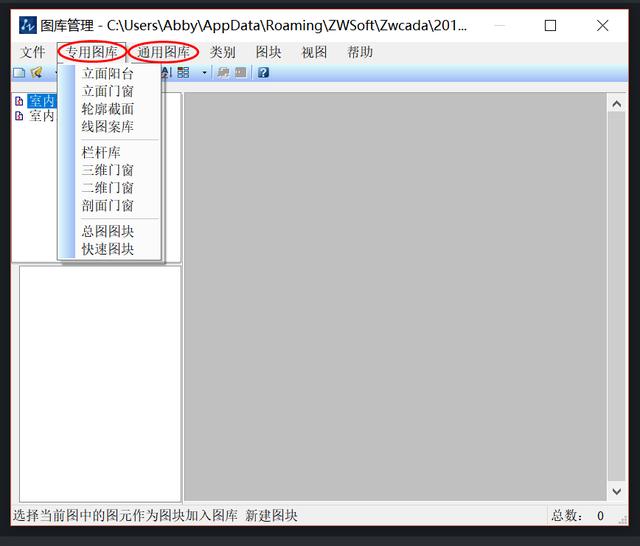

如下图所示,"图库管理"功能主要在绘制模块时使用,分为专用图库和通用图库两大类。模块数量多且分类细致,每个母项后都有相对应的子项分类,而具体的模块显示,设计师可进入相对应的分类中查看,若显示的图标太小看不清,则可在上方的视图中选择较大排列的视图进行查看。

巧用图块图案功能竟可节省这么多CAD绘图操作时间

图2

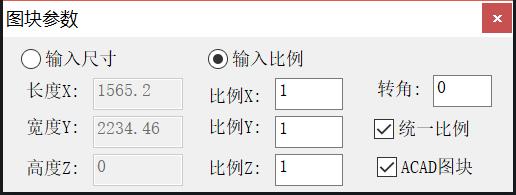

我们插入所需的模块后,系统会自动弹出一个自动参数的对话框,左边灰色部分是模块的尺寸。修改时只需点击输入尺寸,直接进行输入具体数值即可。需要强调的是,如果是独立修改,则须将右边的【统一比例】一项取消勾选。如果需要旋转或翻转插入的模块,可按照底下命令栏进行操作。万一遇到自动参数的对话框关闭的情况,我们只需右键点击【对象编辑】,该对话框就会再次弹出。

巧用图块图案功能竟可节省这么多CAD绘图操作时间

图3

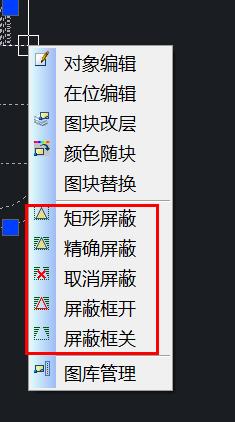

放入图块之后,我们可点击图块图案列表下的【图块转化】进行运用。这个方法的好处是无需输入尺寸,直接点击一个图块的基点就可调节尺寸,操作方便。如果设计师习惯于先进行地面填充,那么此时放入模块图案就会出现线条重叠的现象。怎么解决这个问题呢?操作也很简便:选择该模块点击鼠标右键,点击【精确屏蔽】选项,中望CAD建筑版就会自动屏蔽重叠部分。需要注意一点,该功能仅针对放入的模块是方正的图块。如果插入的图块是不规则图形,鼠标单击该模块右键下拉菜单中的【矩形屏蔽】按钮,则不规则图形屏蔽会以矩形方式出现,若需要删除多余的线条,点击右键下拉菜单中点击【屏蔽框关】按钮,则多余的线条就会立即消除。

巧用图块图案功能竟可节省这么多CAD绘图操作时间

图4

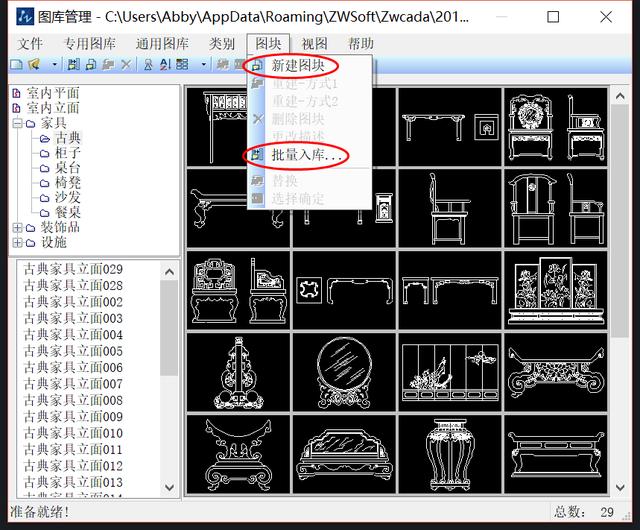

当然了,中望CAD建筑版的"图库管理"功能也支持设计师增加或删除某个分类。不过需注意的是,删除某个分类后相对应的分类内的模块也会一并被删除。此外,我们也可将常用的模块设置为快速图块,以便在图纸中快速插入使用,而不用重新打开图库管理。具体操作:在图库管理中找到该模块对应的属性分类,点击图块下拉菜单中的【新建图块】,框选所绘制的图块,确定一个基点后回车确定,就可以在图库管理的这个分类中添加和查看这个新模块了。如是需要将之前已经绘制好的模块放入到图库中,同样先选好对应的属性分类,点击图块列表下的【批量入库】,再选择需要放入的CAD文件,点击"确定"即可。

巧用图块图案功能竟可节省这么多CAD绘图操作时间

图5

以上就是CAD软件中图块图案功能的具体使用方法,可帮助设计师大大节省绘图时间,提高设计效率,不知道你学会了没?如有任何疑问,欢迎留言给小编。
