上个星期给大家简单介绍了一下图幅设置功能的便捷性，相信大家都迫不及待想要了解更多图幅设置更多的功能了！而事实上，中望cad机械版2018还有更多关于图幅的设置功能，独创了多图幅设置和关联操作，率先实现了多图框序号，明细表，符号等的复制、粘贴、编辑、删除等机械设计师经常使用到的功能，十分贴近用户的实际需求和使用习惯。

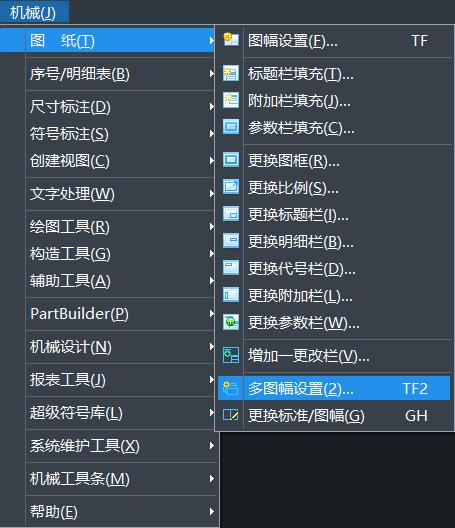

启动菜单：【机械】——【图纸】——【多图幅设置】

1. 选择图纸中已有的图框，则弹出已有图框的设置内容，若“新建”则进入下一步。

2. 显示新建图幅设置对话框，输入数据。

3. 选择绘图区域，指定插入点。

在实际设计过程中，设计师习惯把多个零件或装配放到一个dwg文件中，以方便零件间的对比、复制和检查。但多数专业软件都只支持插入单个图框，因为多图框会涉及到图幅比例的不同，容易导致尺寸标注、实际测量值的换算、文字和符号标注的显示大小不一以及序号明细表对不同图幅的归属、图形间拷贝出现混乱等一系列问题。

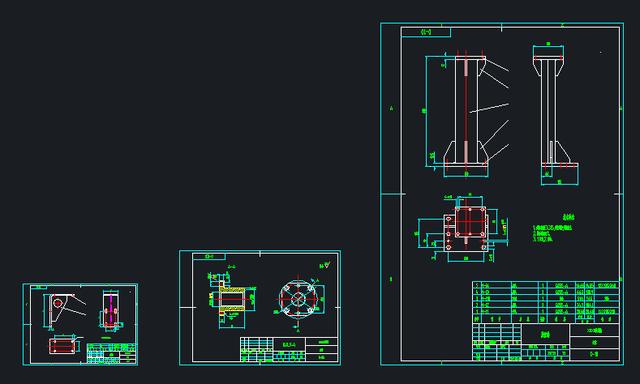

多图幅功能，可使软件可在同一绘图环境中绘制多个不同标准、不同比例的图幅，使绘图效率大大增加。多图框建立以后，尺寸/符号标注等内容会与所在图框的比例自适应。

更惊喜的是，机械版当中一共包含了五种标准，当用户在编辑某一图框时，软件不仅会在命令行中提示用户当前的活动图幅与标准，在标题栏处与不同符号的编辑窗口也会分别有提示，避免用户在多图幅的工作状态下分不清哪个图幅是处于编辑状态而造成编辑混乱、错误，白白浪费时间和精力。此外，通过GH命令则可以快速切换当前的活动图幅，同时提示也会随之变化。让您轻松应对标准切换无压力。

机械版真正体谅设计师绘图要求，轻松便捷设计图纸。提高绘图效率、提高企业规范与核心竞争力。让你的图纸设计工作，欲罢不能。

​
