机械绘图中，设计师会严格按照机械绘图标准来画图。一张完美的图纸，是不可能没有图框的。而先画图纸还是先画图框成了很多设计师争论的对象。应机械绘图标准要求，同时使用中望cad机械版的图幅功能，能更好的规范图纸信息，如图层、比例等。传统的平台绘图中，我们需要利用矩形、偏移、直线等命令绘制我们想要的图框，来来来，跟我一起回忆一下！

以一张A3图框为例

第一步:设置图层细实线和粗实线，细实线为绿色，线型为continuous，粗实线白色，线形也是continuous。

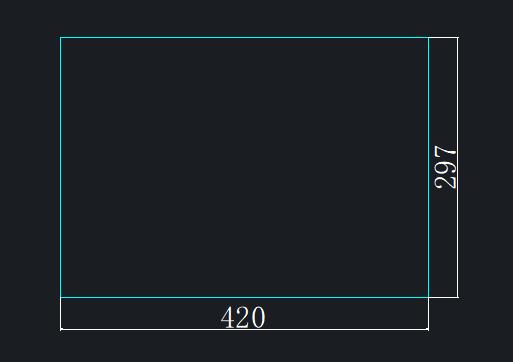

第二步：指定原点，画一个长为420mm，宽为297mm的矩形。

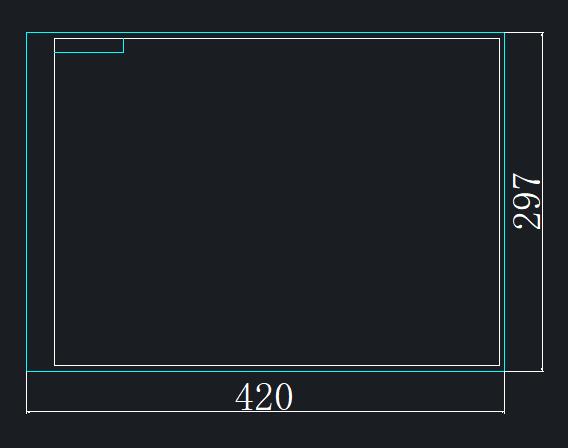

第三步：使用偏移命令、修剪命令，绘制一个内部矩形，使矩形左侧线条距外部矩形25mm，其他各边距离5mm。

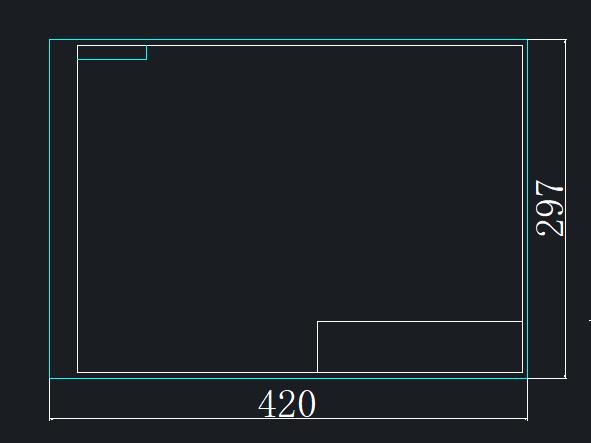

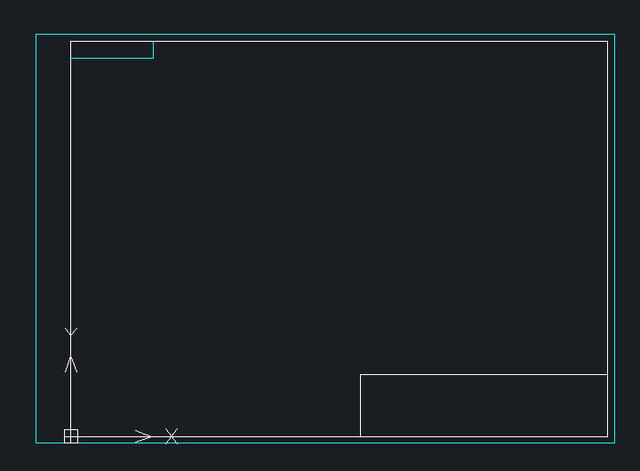

第四步：使用直线命令绘制右下角的标题栏。方便以后编写公司信息。那我们传统的方式画图幅，是不是很浪费时间呢？有没有一种方式能一步实现图框设置？最好有各种纸张的尺寸大小呢？不要着急，中望cad机械版来帮你。

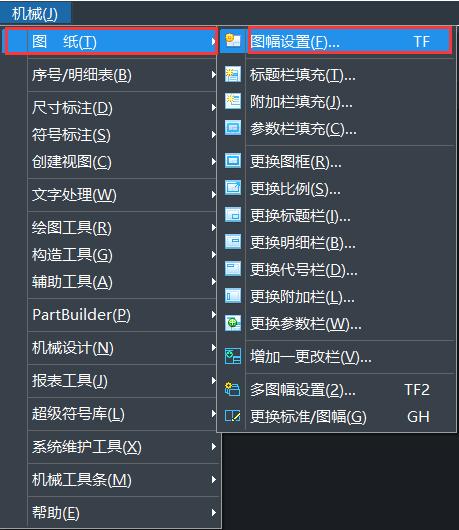

启动中望cad机械版2018中的机械菜单——【图纸】——【图幅设置】，或者使用命令【TF】，即可启动该命令。

图幅大小在国标GB/T 14689-2008中是有明确规定的。Cad机械版中可快速设定标准图幅和自定义尺寸图幅。我们一般会选择GB国标进行绘图。

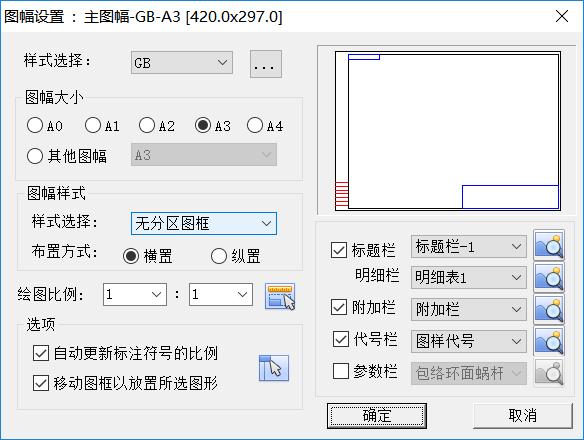

其中图幅大小，包括常用的A0、A1、A2、A3、A4及其他图幅，基本涵盖了所有的图幅尺寸。再也不用使用矩形或直线命令，一条一条勾勒图幅了。

其次图幅的样式、布置方式、绘图比例，也是灵活可选的。最重要的是右侧的标题栏、明细栏及附加栏等的显示。更方便，更快捷。

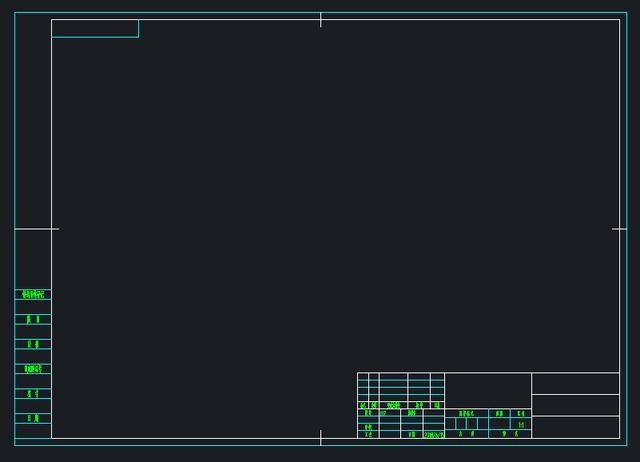

使用中望CAD机械版2018的图幅设置命令，仅需要轻松几个步骤就可以得到满意的图框。

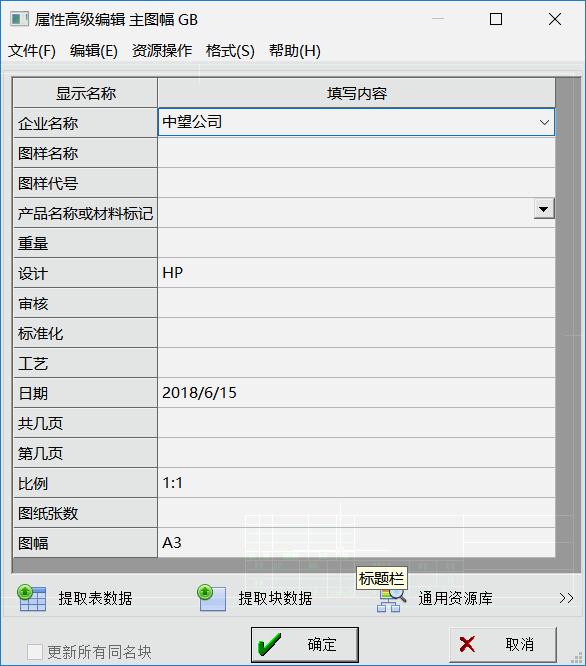

设置的图框完全符合中国的机械绘图标准，标题栏还能支持在线输入企业名称、图样名称等。有了图框再画的图纸就完全符合图标了，再也不用担心尺寸、比例的问题啦。建议大家画图纸之前，先进行图幅设置哦，规范图纸，从你我开始！

​
