CAD的动作录制器怎么用?

时间:2018-02-26 22:14作者:图纸之家点击:

很多人都知道PS中可以记录和播放动作来执行一些重复的操作,在CAD里也可以做类似的操作,在低版本CAD中是可以通过记录或编写脚本文件(*.SCR),到了CAD高版本也增加了动作录制器,可以将操作捕捉记录下来,然后可以在不同的图纸中播放,绘制相同的内容。CAD的动作录制器怎么用?

动作录制器的基本操作步骤

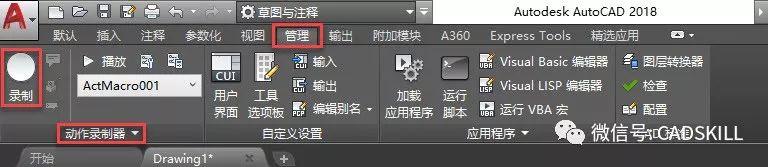

1、在菜单中选择:工具<动作录制器<记录,高版本可以在命令面板的“管理”选项卡的“动作录制器”面板中单击“记录”按钮,如下图所示。

CAD的动作录制器怎么用?

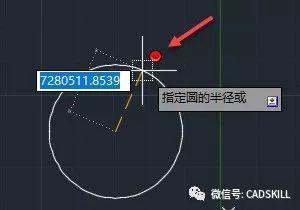

当然也可以直接输入ACTRECORD命令。在高版本中启动动作记录后,执行绘图命令时,十字光标会显示一个红色的录制图标,如下图所示。

CAD的动作录制器怎么用?

打开动作记录功能后,执行的绘图、编辑等相关操作都会被记录下来。

2、在菜单里选择或在面板中单击“停止”按钮,或者直接输入ACTSTOP命令,可以结束动作录制,此时会弹出一个“动作宏”对话框,在此对话框中可以将记录的动作保存成一个宏文件,如下图所示。

建议自己取一个文件名,这样通过文件名就知道里面记录的是什么动作,比如取名叫“画圆”。在下面还有何时“恢复回访前的视图”的选项,如果没有特殊需要,可以不必设置。

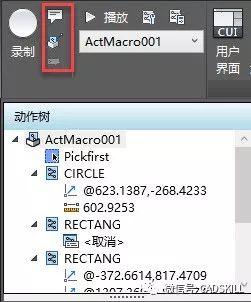

录制好宏后还可以在宏中间插入消息、插入基点和暂停以请求输入,在从动作录制器面板中选择一个录制好的或录制中的动作宏,在面板的滑出式中会显示出动作宏记录的操作,然后可以在其中选择一个节点插入消息、基点或暂停输入,如下图所示。

CAD的动作录制器怎么用?

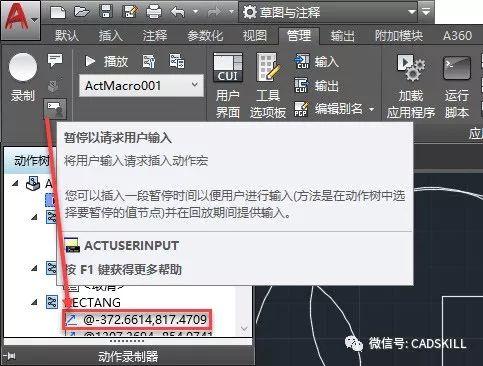

选择动作宏文件或命令时,可以插入基点,选择任意一个节点都可以插入消息,选择坐标值时可以加暂停等待输入,如下图所示。

CAD的动作录制器怎么用?

录制好的宏文件可以切换到其他文件中播放或称回放,就可以自动重复记录的操作。

花很长时间记录的动作,可能不到一秒就播放完了,如果不同图纸中需要绘制相同的内容,就可以利用记录和播放动作,这样可以减少重复操作。

从保存动作宏的对话框和选项OP对话框中都可以看到或设置动作宏保存或读取的目录,保存好的动作宏也可以复制到本机支持动作宏的其他CAD版本或者其他机器上播放。

动作录制器我平时也很少用,动作录制和播放操作很简单,掌握起来并不难,至于如何插入消息、基点、暂停等待输入如果感兴趣的可以自己试试。

更多CAD使用技巧可关注我的头条号或公众号:CAD小苗(CADSKILL)
