在画图的过程中有时需要将两个或多个对象对齐，有时是需要让图形或文字水平或垂直方向的位置对齐，有时是需要让两个图形的方向对齐，有时还需要两个图形的某个尺寸完全匹配。AUTOCAD虽然提供了对齐ALIGN的命令，但这个命令并不能适用于所有情况，这里就将对齐操作相关的操作和命令简单汇总一下。

一、图形或文字水平或竖直对齐

AUTOCAD并没有提供这样的命令，遇到需要对齐图像或文字时只能根据具体情况看有没有什么命令可以帮助我们来完成类似的操作，如果没有更好的命令，可以尝试去网上找找看看有没有比较好的插件。

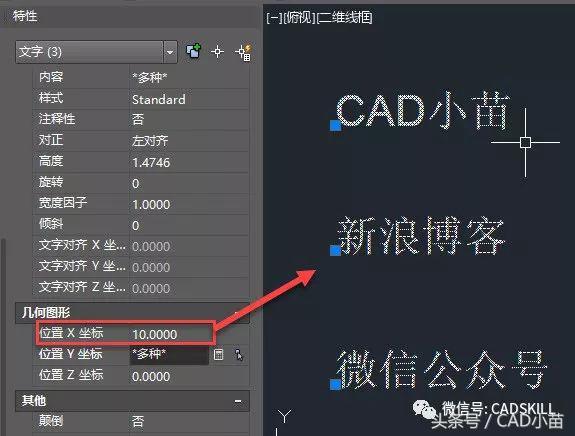

如果是要将多个文字沿水平或竖直方向对齐，可以将这些文字都选中，然后利用特性面板（CTRL 1）然后修改X或Y轴改成相同的值，如下图所示。

有些图形也可以利用特性面板来对齐，例如对齐的都是圆或图块，可以修改圆心或插入点坐标。如果要对齐的图形是线、圆弧或多段线等图形，那特性面板就不太好用了。假如要对齐的不是同类对象，则根本无法利用特性面板来改坐标，不妨画一条水平或竖直的辅助线，然后利用移动命令来对齐图形，如果只是要对齐一两个图形，操作也很快。

如果要对齐多个同类或不同类型图形，不放可以试试我在公众号分享的插件：CAD插件-对齐均布工具(VBA)

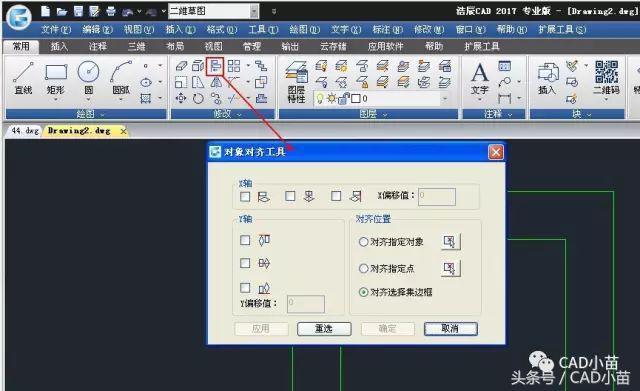

此工具类似于POWERPOINT中的对齐功能，可以沿X轴或Y轴按左中右任意一种方式来对齐选定的图形。浩辰CAD很早版本就提供了对齐和均布工具，与此插件类似，如下图所示。

二、图形的方向对齐

有时我们需要使图形或文字与其他图形的旋转角度相同，如果图形的旋转角度已知的话，直接旋转图形或文字就可以了；如果图形的角度未知的话，我们就需要使用对齐ALIGN或利用旋转的参照参数了。

1、对齐方向并匹配长度

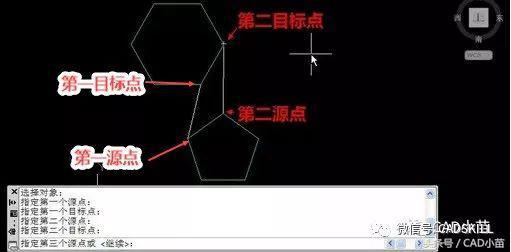

使用对齐(AL)命令，分别选择两个图形的两条边对应的点，对齐后两个图形的这两条边会完全重合。也就是所被对齐的图形不仅会被旋转，还会被移动和缩放。对齐点的设置如下图所示。

对齐后的结果如下图所示。

2、对齐方向

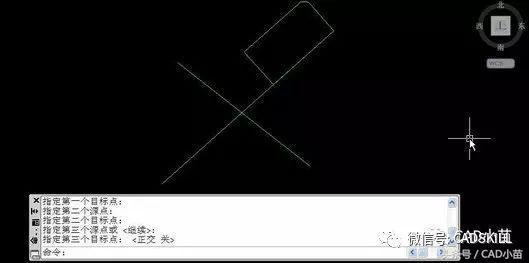

如果希望被对齐的图形不被缩放，可以再定义第三源点和第三目标点，来去定的那个图形的方向。

关于对齐命令的相关操作公众号的文章中已经有比较详细的讲解，这里就不再详细介绍了。

CAD中如何让两个图形对齐？对齐ALIGN命令怎么用？

3、只对齐角度

如果希望只是对齐文字或图形的角度，并不希望移动或缩放图形，我们就可以使用旋转的参照参数，具体讲解请参看之前发布的文章：

CAD旋转命令的使用技巧

三、其他对齐相关的命令和工具

除了图形对齐和旋转命令外，CAD中有些命令也提供了参照或对齐的参数，下面简单介绍其中几种。

1、构造线XL的参照参数

绘制构造线的时候利用参照参数，可以绘制与某个图形平行的构造线。

2、用户坐标系UCS

在设置用户坐标系的时候，输入OB(对象)选项后拾取一个图形，可以让UCS坐标方向与此对象对齐，然后可以利用正交绘制与此对象平行或垂直的图形。

UCS还可以设置跟当前视图（V）的方向或者三维模型的某个面（F）对齐。

3、视口设置MVSETUP

视口设置MVSETUP也提供了对齐（A）选项，可以通过在不同适口中拾取点来对齐两个适口中的图形。

公众号相关文章：如何对齐CAD布局中两个视口的视图？

网上流传的图形对齐工具不多，但对齐文字的工具非常多，我之前在公众号里分享过好几个。

CAD插件-文字动态对齐

CAD插件-文字与选定线对齐

CAD插件-文字对齐

如果在绘图的时候就控制好位置和角度，需要对齐图形的时候也不多，我想这也是为什么AUTOCAD一直只有一个从三维对齐演化来的ALIGN命令的原因。至于对齐方向时有人认为对齐命令好用，有人认为旋转好用，其实这要看图形的具体情况。

以上技巧适用于AUTOCAD和浩辰CAD等类似的CAD软件。
