网上有很多问类似的问题，图中的图形在打印后却消失，到底是什么原因呢？

之前我遇到过一些类似的问题，原因不尽相同，我将其中几种比较常见的问题列列举出来，希望对大家有帮助。

一、图形放置到了不打印的图层

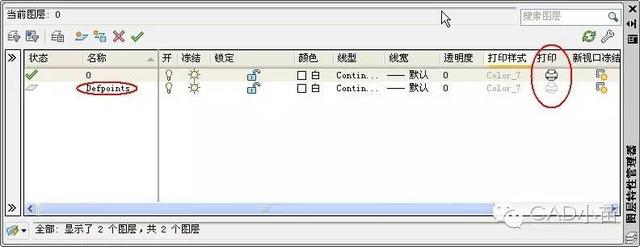

很多人没有注意图层有一个是否打印的设置，而且更不会注意到CAD会自动创建一些图层，例如创建标注时会自动创建一个Defpoints的图层，这个图层默认被设置成不打印，而且是无法修改的，如下图所示。

如果你不小心将Defpoints图层设置成了当前层，绘制的图形就会在这个图层上，或者选择了图形后不小心在图层列表中选择了这个图层，最终就会出现这些图形能显示但打印不出来的现象。

如果是别人发过来的图，也有可能会将一些图层特意设置成不打印。因此，当出现图形没有打印出来时，首先看这些图形在哪个图层上，然后在打开图层管理器看一下这个图层是否设置成了不打印。如果所在图层不是类似DEFPOINTS、ASHADE这样的图层，直接设置成可打印就可以了。如果图形放到了DEFPOINTS这样有CAD软件自动创建的不打印图层，只能选中对象后，再在图层列表中选择一个其他图层，将图形移到别的图层上。

CAD的图层之所以有是否打印的设置，是因为用户有这样的实际需求，有些图形我们需要他显示，但不希望它被打印，例如布局空间中视口的边界，显示边界可以让我们清楚地知道视口的范围，方便我们进入视口进行操作或了解视口的数量，但大部分都不希望视口边界打印出来，因此大部分设计人员会将视口放到一个单独设置的不打印的图层上，有些设计人员为了省事，就直接将视口移动到DEFPOINTS图层。

二、颜色设置不正确

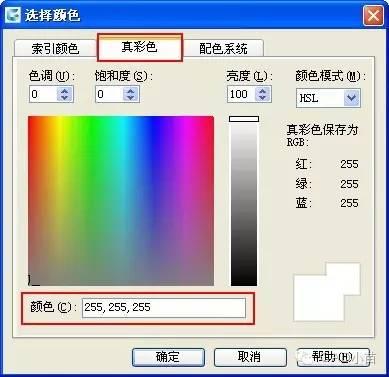

除了放在了不打印的图层上，还有一种情况可能会出现打印不出来。默认状态下，CAD会将白色打印为黑色，但实际并不是这样。如果图形的颜色显示不是白、红、黄、绿、青、蓝、洋红或255以内的数字，而是类似255,255,255这样的颜色值，表示你用的颜色是真彩色，而不是常规的索引色，如下图所示。

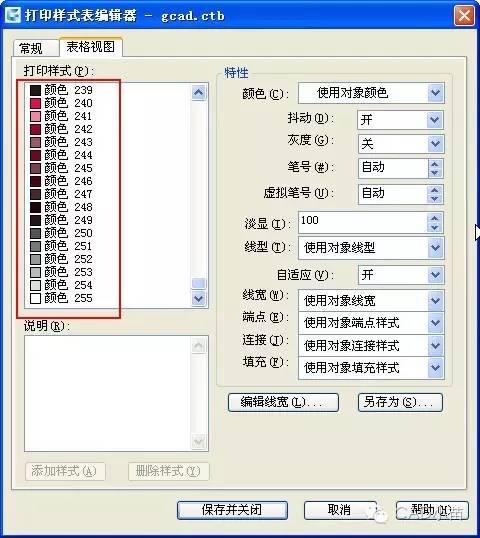

如果在打印对话框里编辑一下打印样式表，可以看到CAD的打印样式表只映射256种索引色，只有索引色的7号色（白色）会打印成黑色，如下图所示。

也就是图形颜色只有设置成索引色，在打印时才会受CTB打印样式表控制，如果设置成真彩色，CAD在打印时是不做处理的，打印时仍会按原来的颜色打印。因此，当图形颜色被设置成真彩色的白色[255,255,255]时，仍会打印成白色，因为纸张是白色的，这些线条就会看不出来。

当我们检查图层没有问题时，可以检查一下颜色是否设置成了真彩色的白色或接近白色的颜色。

CAD之所以提供真彩色，一是考虑到真彩色色彩更丰富，有些特殊图纸需要用真彩色绘制，另外，在一些黑白图纸中我们也可以在某些时候需要将图形打印成白色，例如在一个黑色填充背景上打印一个白色的符号或文字。

上面是两种明确的导致无法打印的原因，我多次遇到过类似的情况。当然，有时图层和颜色都没有问题，但还是有图形打印不出来，这就要具体情况具体分析了。有时可能跟打印设备有关系，比如说打印设备比较老，由于内存溢出图形没打印完整；有时可能跟图形本身有关系，比如有些文字因为缺少字体在打印输出成PDF时消失。

如果遇到图层和颜色都没有问题但打印不出来的时候，只能用对比的方法找出原因，比如用不同的打印设备打印，用不同的CAD软件打印，对比可以打印的图形和不能打印图形之间特性上有什么差异等等。

以上技巧适用于AUTOCAD及浩辰CAD等类似的CAD软件。
