CAD对象捕捉的相关问题和技巧

时间:2018-03-20 21:00作者:图纸之家点击:

所谓对象捕捉就是利用现有图形的一些特征点,如端点、中点、圆心、交点等来帮助我们绘制或定位其他图形。对象捕捉是使用频率最高的绘图辅助工具,之前也发过多篇介绍对象捕捉方式和操作的文章,这里在简单总结一下对象捕捉中容易遇到的问题和基本的调用技巧。

CAD对象捕捉的相关问题和技巧

一、捕捉时提示不识别的命令

初学者问这个问题的人不少:为什么捕捉点时会提示是未知命令,例如想捕捉交点时提示:

命令:_int

未知命令“int”。按 F1 查看帮助。

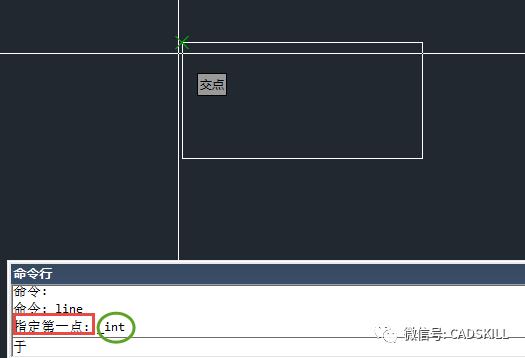

出现这种问题的原因很简单,因为捕捉并不是命令,只是辅助定位的工具,只有在执行绘图或编辑命令提示让我们指定点的时候,捕捉才能用,如下图所示。

CAD对象捕捉的相关问题和技巧

如果未执行任何命令,直接点捕捉按钮或输入捕捉选项,就会提示不识别命令。这种问题容易出现在低版本,因为低版本可以打开对象捕捉工具栏,当画图的时候,直接想到需要捕捉某个点时,直接在工具栏点捕捉方式的按钮,而忘了先执行绘图命令。

这不是什么问题,遇到后知道怎么回事,下次不这么用就可以了。

二、对象捕捉设置和调用方式

有些朋友喜欢将所有对象捕捉方式都打开,这样就省得遇到不同情况的时候再去设置了,其实这样不好,因为打开的捕捉选项多的话,绘图或编辑时光标移动时,CAD要随时计算哪些是满足条件的点,设置得选项多,需要进行的计算就多,如果图形特别复杂和密集,不仅会影响性能,其实由于同时可能捕捉到多个点,也会影响我们定位和绘图。

因此建议的是打开几个常用的选项,如端点、中点、交点、圆心,其他选项可以通过工具栏、SHIFT 右键菜单、或直接输入快捷键来临时调用。

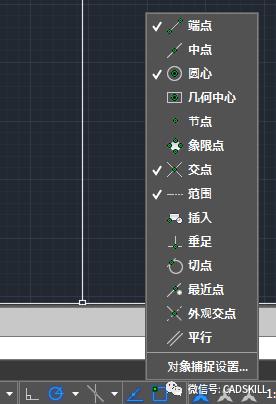

在CAD低版本,要设置固定的捕捉选项必须打开对象捕捉设置对话框,所以很多人觉得麻烦。到了高版本,底部状态栏增加了一个下拉菜单,设置起来简单了,大家更没有比较将所有捕捉方式都打开了,如下图所示。

CAD对象捕捉的相关问题和技巧

至于对象捕捉的设置方法和选项的详细介绍,可以参看公众号的相关的文章:

CAD的对象捕捉选项如何设置?CAD对象捕捉有哪些选项?

三、捕捉的灵敏度是如何控制的

当十字光标靠近图形边界的时候就可以捕捉到点,这个距离也就是灵敏度是由什么控制的呢?

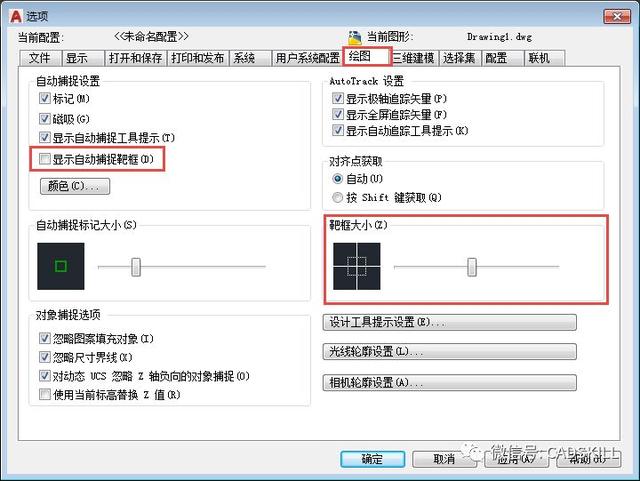

这个灵敏度是可以控制的,在选项OP对话框中有一个靶框的设置,但这个靶框默认是不显示的,如下图所示。

CAD对象捕捉的相关问题和技巧

这个捕捉靶框是显示在十字光标中心的,也就是当图形边界位于靶框内就可以捕捉到。

选择对象时十字光标中间的方框显示的是选择拾取框,捕捉时显示的是捕捉靶框,两个默认设置不同,导致方框大小会变,而且关注捕捉靶框大小的人并不多,因此到了高版本就默认不显示捕捉靶框了。

公众号相关文章:

CAD十字光标中的小方框有什么用?

CAD对象捕捉的灵敏度由什么控制?

四、当同时可以捕捉到多个点时如何切换

当图形密集的时候,光标移到某处,同时会捕捉到多个满足条件的点,但一次只能捕捉一个点,被捕捉到的点并不是我们需要的怎么办?

如果遇到这种情况,我们可以有两种选择:

1、放大视图,让位于捕捉靶框范围内可捕捉的点更少,从而准确定位到我们需要的点。

2、按TAB键进行切换,可以再同时捕捉的多个点间进行切换,直到捕捉标记显示我们需要的点为止。

五、为什么设置的捕捉选项会被取消

最近在群里有几个网友问过类似问题。如果我们没有装任何专业软件或插件,这种现象通常是不会出现的。在一些专业软件或插件中,如天正建筑、浩辰建筑等软件中,在执行一些命令时,会根据命令的需要设置捕捉方式,在使用完后再恢复原来的设置。当在这些命令执行的过程中,你会发现捕捉选项跟我们设置得不一样或全被取消了,在这些软件里有些功能里加了开关,可以关闭这些专业软件的捕捉。一些插件也可能进行类似的设置,如果插件运行出现异常没有恢复捕捉设置,就会出现类似问题。

如果遇到类似问题,自己可以注意一下看执行了专业软件或插件的哪个功能后会出现这个问题,可以看看专业软件是否有相关设置。

上面并没有详细介绍捕捉的选项和设置,只是介绍了对象捕捉设置中遇到的一些问题和一些相关知识,如果想更深入了解,请查看公众号之前发布的跟对象捕捉相关的文章。

更多CAD使用技巧请关注我的头条号或公众号。
