机械设计制图必备之用CAD画倒角

时间:2017-11-02 14:09作者:图纸之家点击:

从事或学习机械设计工作的小伙伴们对“倒角”一定不陌生,因为其在机械设计中十分常见。倒角主要是为了便于零件装配时去除零件上因机加工残留的毛刺,在零件端部做出倒角。在CAD制图中,倒角就是将两条非平行的相交直线或多段线做出有倾斜度的倒角。

既然倒角如此常用,那么,我们必须得熟悉倒角的画法,还没掌握方法的小伙伴,赶紧学习操作教程吧。倒角的方法有两种,第一种是设置两段线段的距离,CAD自动连接生成角,另一种是输入角度和一条线段的距离,CAD自动连接到另一条边。下面,小编给大家展示在中望CAD中,用上述两种方法,给以下矩形画45度倒角。

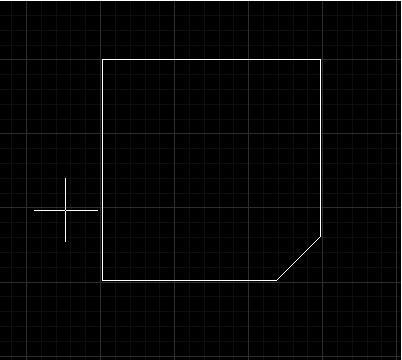

1.菜单栏点击【修改】-【倒角】,或输入命令符“CHAMFER”。根据命令行的提示,输入“D”距离命令,第一条线距离输入30,第二条线距离也输入30,完成后点击矩形的两条边,45度倒角就出来了。

机械设计制图必备之用CAD画倒角

图1

机械设计制图必备之用CAD画倒角

图2

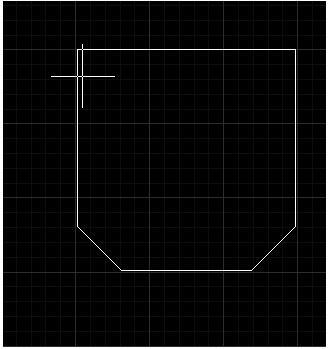

2.接下来我们使用第二种方法,对矩形另一个角进行倒角。我们再次输入倒角命令,选择输入角度命令“A”。第一条线段距离输入30,角度输入45度。点击矩形,另一角的45度倒角也画出来了。

机械设计制图必备之用CAD画倒角

图3

机械设计制图必备之用CAD画倒角

图4

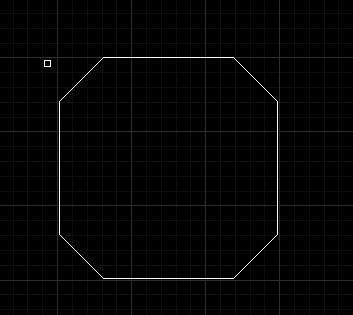

看到以上操作,可能有的小伙伴会觉得,绘制同样度数的倒角每次都得重复操作,这样做心好累啊!别担心,小编分享一个技巧:在设置好第一次倒角命令后,再执行倒角命令时选择多个命令“M”,CAD就会自动执行上一次执行的数据,一次点击矩形各边即可。

机械设计制图必备之用CAD画倒角

图5

其实,很多设计绘图的问题,在中望CAD软件中通过简单几步操作就可以很好的解决。小编总结了一下,对所使用的软件越熟悉,就越能够形成自己的实战技巧。不知道你有没有同样的感受?最后,小伙伴们还可手机关注中望CAD微信号领取到激活码。如果你有一些关于CAD设计技巧,欢迎与小编分享。
