在CAD图纸中会用虚线、点划线一级一些特殊的线型来表现一些不同用途的图形，例如轴线、中心线以及各种地形等。

在设置线型的时候经常会遇到一些问题，不仅初学者如此，就是一些高手也会遇到，最常见的问题就是虚线显示为实线了，或者线型显示不正确了，之前发过多篇文章讲解相关问题，这里讲将常见的问题简单总结一下。

公众号相关文章：CAD的线型有什么作用？CAD线型如何加载？

一、为什么使用了虚线的线型还会显示为实线？

这个问题很普遍，有很多人也知道跟线型比例有关，要调整比例，但很多人认为只有线型比例太小会显示为实线，其实不然，线型比例过大，也会显示为实线。

在线型文件*.lin中定义的是一个线型单元，通常包括实线、空格 、点或文字符号。

我们使用线型的一个单元的长度是固定的，比如长度是5，当我们的线短于5的时候，连一个单元都放不下，就会显示为实线，要想显示，需要将线型比例变小，比如设置成0.1或更小；如果线特别长，比如10000，如果要在屏幕上完全显示直线时，一个线型单元长度是当前屏幕上显示的长度的2000分之一，这个长度很可能只有一个像素点都不到，而其中空格部分更是远小于一个像素点，此时也会显示为实线。如果我们不断放大查看这条线，可以看到确实是虚线的。

在使用线型的时候我们要对线型单元长度和我们图形的长度要有一定了解。如果使用标准定义的公制线型来画公制图纸，线型比例按照打印比例来设置，通常就能保证图面上线型看上去正常。

关于线型比例设置的详细介绍请参看公众号之前发布的文章:为什么有时虚线显示为实线？线型比例应该怎么设置？

二、为什么模型空间虚线显示得好好的，到布局里变成实线了？

默认状态下，到了布局里，CAD是按照图纸空间的尺寸来计算线型的，比如说模型空间10000长的线，为了显示虚线，我们将线型比例改成了100，假如线型单元长度是5，图中线型单元的长度就是5X100=500，这条线会显示了20个线型单元。到了布局空间，如果视口比例是1:100，虽然在屏幕上直线看上去长度跟模型空间差不多，但在图纸空间的尺寸变成了10000除以100=100，也就是长度是100，而现在线型单元的长度是500，连一个单元也放不下，自然会显示为实线。

是否使用图纸空间尺寸来计算比例，在线型资源管理器里就可以设置，详细讲解请参看公众号之前发布的文章：

为什么模型空间设置好的虚线到布局显示为实线？

三、线型显示不正常是缺线型文件吗？

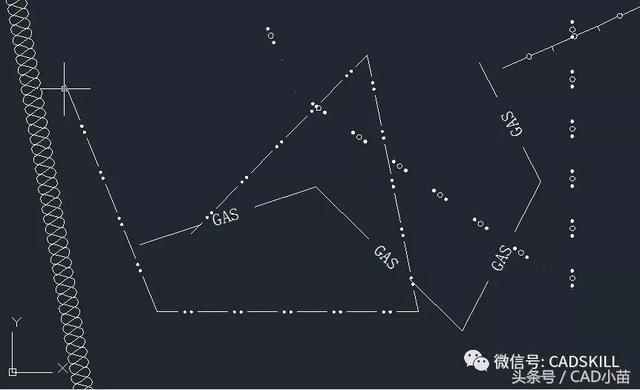

有时候图纸中一些特殊的线型，比如中间带一些特殊符号或字符，如下图所示。

但打开后显示为简单的直线，在有些版本的CAD中中间还会显示问号，很多人看到这种问题首先想到的要去找原来的线型文件*.lin，其实这个与线型文件无关！

图纸中已加载的线型定义会跟图纸一起保存，不需要原始的线型文件也能正常显示，线型中间的这些文字或符号保存在形文件（*.shx，也就是字体文件中），需要去找线型使用的形文件，找到后，复制到CAD的FONTS目录下，再启动CAD打开图纸就好了。

但关键是没有线型文件的话我们不知道线型到底用了哪个形文件，这个也不用担心，可以利用工具从图中将线型定义提取出来。

这个工具可以分享给大家，下载地址如下：

https://pan.baidu.com/s/1i4Gao3V

使用方法如下：

输入AP，回车，在加载对话框中选择下载的linout.vlx。

问题的详细讲解和插件的用法请参看公众号的文章：CAD中线型显示不正常是什么原因？是缺线型吗？

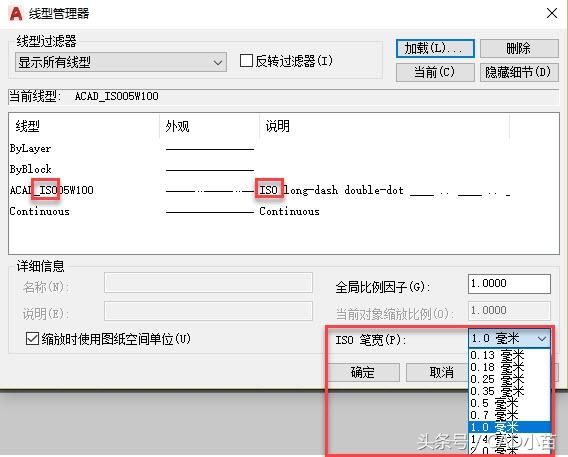

四、线型资源管理器中的ISO笔宽参数是怎么回事？

这个问题有网友问到我才注意到。在线型中有些ISO开头的线型，这些线型的处理方式跟其他线型不同，其他线型的长度由线型比例控制，线宽直接设置图层或图形线宽即可。这些ISO线型，线宽和长度是成比例的，默认宽度是1毫米，调整线宽值的同时，线型长度也会跟随变化。

详细介绍请参看公众号的文章：线型资源管理器的ISO笔宽是什么意思？

关于线型主要介绍上面几个大家问得比较多的问题，至于其他问题，比如如何定义线型，多段线的线型生成什么意思，因为其他因素导致线型显示不一致等等的问题，请查看公众号中的相关文章：

教你如何自定义CAD线型

CAD中如何利用工具定制线型？

CAD怎样在多段线的短线上显示线型？多段线的线型生成是什么意思？

为什么CAD用格式刷后两条线的线型比例看上去不一样？

为什么CAD线型也会导致无法复制粘贴？

如果大家在使用线型中还遇到了其他问题，请留言或消息。
