三维建模设计师推荐:中望3D动态剖切视图功能

时间:2017-12-27 09:37作者:图纸之家点击:

在产品设计和制造过程中,工程师经常需要通过三维软件的动态剖切视图功能来分析产品的结构情况。为帮助各位提高绘图效率,小编以齿轮减速箱为例,给各位推荐中望3D的动态剖切视图功能及其使用方法。

一、三平面剖切模式

软件在原有单面剖切模式、切割面剖切模式、线框平面剖切模式以及轮廓显示剖切模式基础上新增了三平面剖切模式。通过控制参与剖切平面的数量,工程师可以任意组合得到特定的剖切效果,极大方便对复杂产品各角度结构的分析对比,提高设计效率。

三维建模设计师推荐:中望3D动态剖切视图功能

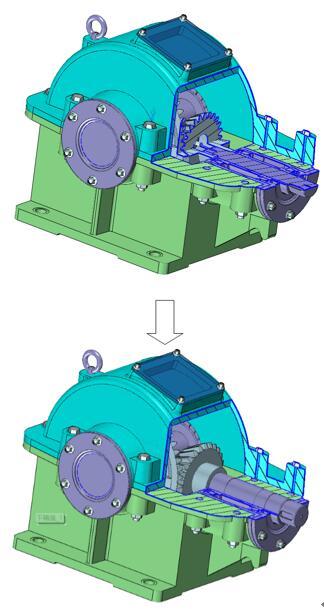

图1 单平面剖切视图

三维建模设计师推荐:中望3D动态剖切视图功能

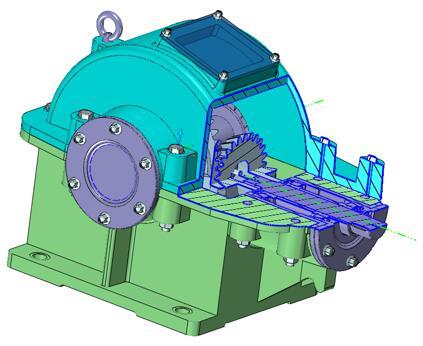

图2 双平面剖切视图

三维建模设计师推荐:中望3D动态剖切视图功能

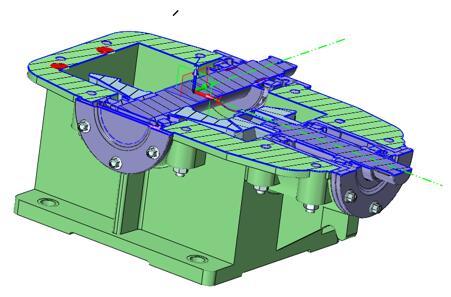

图3 三平面剖切视图

二、截面曲线转化

新剖切模式下,多平面剖切视图越来越普遍。这款中望3D软件支持激活剖切视图的所有可见剖切线,然后一次性转换为线框对象,对比原来的单平面剖切线转换,转化率确实提高了不少,实现了三维建模所见即所得的设计理念。

三维建模设计师推荐:中望3D动态剖切视图功能

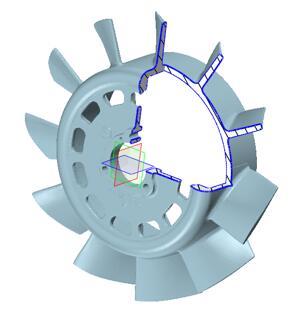

图4

三、剖切对象选择

软件提供剖切对象控制功能,工程师们可以根据需要更加便捷和灵活地控制组件是否参与剖切。通过控制齿轮减速箱的内部组件不参与剖切,工程师还可以看到其完整的内部结构形态,以展现它的原理结构。

三维建模设计师推荐:中望3D动态剖切视图功能

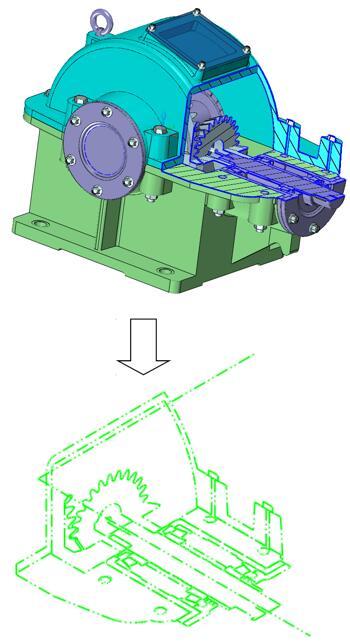

图5

四、支持更多剖切对象格式

中望3D全面支持STL对象剖切,可以直接观察STL对象内部结构,同时也可以像其他格式对象一样,一次性转换激活剖切视图的所有可见剖切线并进行尺寸测量等相应操作。不得不说,这极大降低了工程师们对STL对象的分析处理难度。

三维建模设计师推荐:中望3D动态剖切视图功能

图6

三维建模设计师推荐:中望3D动态剖切视图功能

图7

以上就是今天小编要介绍的动态剖切视图功能,希望能够帮助大家把原来繁琐的产品分析工作变得更加简单。如果你有更好的方法,或者其他一些关于CAD设计技巧,欢迎与小编分享。另外,各位也可以手机关注中望CAD微信号领取到正版CAD软件激活码。
