先不管CAD的单位怎么设置，有没有用，首先要确认一点，绘制的CAD图形都需要有精确的尺寸，这个尺寸肯定是以单位为基础的，1米长的线，如果单位用毫米，就要输入1000，如果用米，只需要输入1。但很多人用CAD绘图时并没有关注过单位设置，也一直没有问题，有些人关注到单位的设置，却可能反倒被弄糊涂了：CAD里的单位到底有没有用？是否需要设置？应该怎么设置？

很久之前发过几篇关于单位设置的文章，再重新整理一下，希望能帮助初学者弄清楚CAD中单位的作用，同时也给遇到单位相关问题的朋友解答一些疑惑。

一、CAD的单位设置到底有没有用？

为什么会有这样的疑问呢？设计图纸中常用的单位有毫米、米、英寸、英尺等，但在CAD中新建一个文件后，我们在单位UNTIS对话框中将单位设置毫米，画一条100单位长度的线，然后再将单位设置成英寸，再画一条100单位长度的线，会看到两条线是一样长的，如下图所示。

就算建两个文件，分别把单位设置成毫米和英寸，分别画长度100的线，从一张图复制到另一张图，看到长度也是一样的。

为什么100毫米会跟100英寸一样长呢？

一个图纸文件只能用一个统一的单位，而这个单位是你在开始画图时就已经确定的。绘图时，CAD记录的图形尺寸就是一些数字，比如100或1000，无论将单位调整成什么，这个数值都是不变的。

CAD的单位只有在合并图纸的时候才会起作用，注意观察一下“图形单位”设置对话框，可以看到这单位是：用于缩放插入内容的单位。

也就是将把图纸作为图块或外部参照插入到其他图纸中时，这个单位才会有意义，如果单位不一致，可以按照单位进行尺寸的转换。

相关文章：如何将按英寸绘制的CAD图纸转为毫米单位？

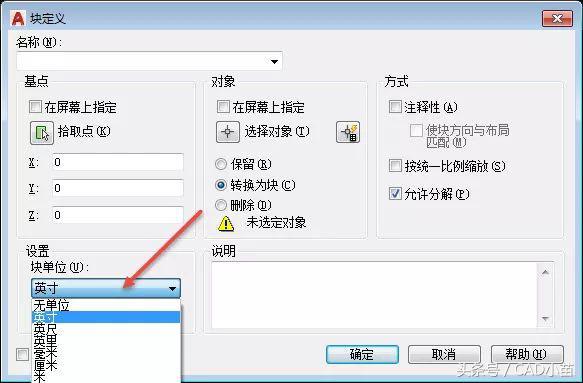

类似的设置在定义图块的对话中也有，如果图块插入到不同单位的图纸也会进行缩放，如下图所示。

相关文章：为什么图块插入时比例会变成0.0394？

二、插入时缩放单位应该怎么设置？

所谓“插入时的缩放单位”，也就是在插入图块或外部参照时，当被插入的图形单位跟当前图形文件单位不同时，需要进行尺寸转换并对图形进行相应比例缩放，使图形的尺寸保持一致。比如说将一张按英寸为单位画的图纸插入到一张按毫米画的图纸时，这个图形单位会告诉CAD软件，插入的图纸需要放大25.4倍，也转换成毫米为单位的图纸。

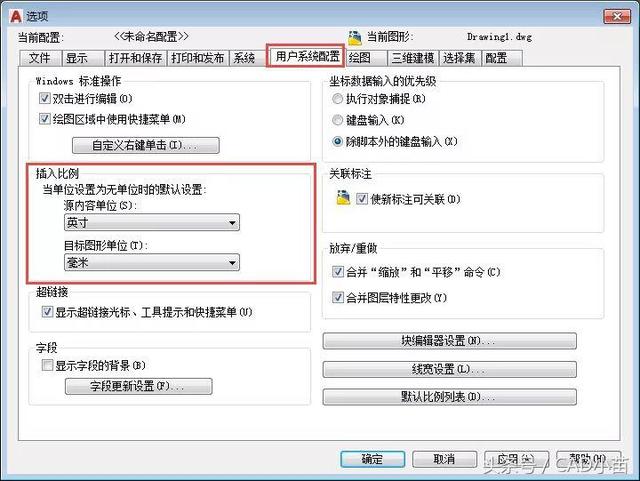

由于不同国家、不同行业有约定俗成的标准和习惯，大家通常都用相同的单位，比如国内的建筑行业都用毫米作为绘图单位，因此大多数情况下这个单位设不设置都没有关系。即使遇到需要转换单位的图纸，我们也可以在插入前设置单位，也可以在选项对话框直接源内容单位和目标图形单位，如下图所示：

三、新建图纸时选公制和英制样板文件有什么用呢？

在低版本CAD新建图纸是会让我们选“英制”和“公制”呢，“英制”和“公制”对应着CAD的两个样板文件，AutoCAD的是acad.dwt和acadiso.dwt，到了高版本不让设置公制和英制，但会直接让选择样板文件。

既然单位对于单张图纸没有用，为什么又要选择英制和公制呢？

我们可以分别新建一张公制和英制的空图，来看看两者的区别，首先看标注样式，在公制图中多了一种ISO-25的标注样式，两张图中都有STANDARD的标注样式。可以对比查看一下两个标注样式的主要参数，如箭头大小、字高，可以发现STANDARD的箭头和字高设置都是0.18，显然是按英寸单位来设置的，而ISO-25的箭头大小和字高都是2.5，是按毫米设置的。

但标注样式的这点差别并不重要，通常我们都会自己再设置标注样式，公制和英制有些差别不容易看到，但却更为重要，必须要了解。

CAD软件都针对公制和英制提供不同的填充和线型文件，例如AUTOCAD提供的填充文件有acad.pat和acadiso.pat，线型文件是acad.lin和acadiso.lin，在英制的线型和填充文件中，长度都按英寸设置，每段线的长度值更小，比如是0.5、1或2，而在公制的线型和填充文件中，长度按毫米设置，每段线的长度值会更大，比如是25.4或50.8。

公制样板文件会调用公制的线型和填充文件，英制样板文件会调用英制的线型和填充文件。

其实英制和公制是由一个变量控制的，变量名是：measurement，设置为1就是公制，设置为0就是英制。

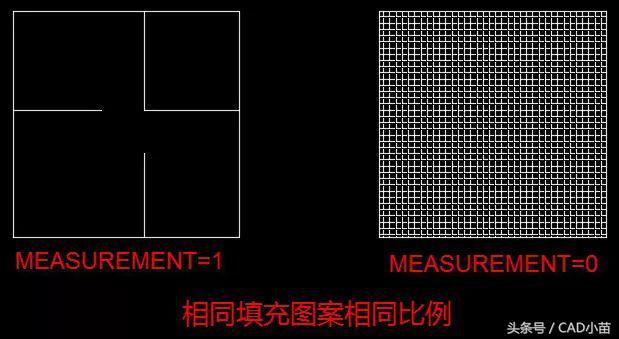

我可以做个简单的试验：在一张公制图里画两个10X10的矩形，先在一个矩形里先填充ANGLE图案，填充比例用1。然后输入measurement，回车，输入0，回车，然后在另一个矩形中用相同比例填充相同的图案，会看到两个矩形填充的密度完全不同，如下图所示：

如果你发现两张图纸中填充图案和比例设置相同，但密度却差很多的时候，就可以看看两张图纸的MEASUREMENT设置是否相同，也就是也许一张是公制一张是英制。

四、单位对话框的主要作用：设置格式和精度

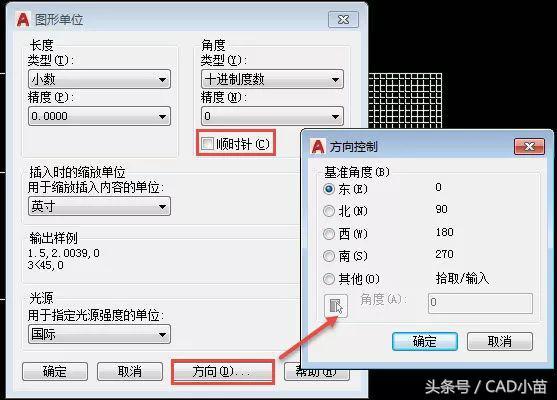

更多的时候我们会去用单位对话框设置长度、角度的参数显示的格式和小数点后精确的位数，在一些特殊情况下，还可以设置角度计算的方向是顺时针或逆时针，还可以设置基准角度的方向。

这些参数的设置很好理解，根据实际图纸的需要来设置就好了，但如果对单位设置不了解还会遇到一些问题，比如：

为什么图块比例相同大小却不同？字体的宽高比相同看起却不同？图形明明Z坐标都是0却不能倒圆角等等。

其实这些原因很简单，只是将单位的精度设置为了不保留小数点，导致小数点后面的差别看不到了，导致1.4和0.7都显示为1,或者0.3就显示为0了。

单位设置里设置了精度为什么标注精度没有变？

单位对话框控制的是绘图时在命令行、状态栏、特性面板、动态输入等界面中显示的坐标值、尺寸值、角度值的精度，它并不控制标注值的精度，标注值的精度是由标注样式里的单位精度来控制的。

单位对话框里设置的精度是否会影响绘图的精确度？

单位对话框控制的只是控制的尺寸和角度值显示的精度，CAD绘图和计算的精度是程序内部控制的，当然也不是无限精确的，如果CAD图形的坐标超大，比如经常看到的一些10的几十次方的图纸，这种情况下倒是会影响计算精度，会导致一些显示和操作异常。

五、标注的单位设置

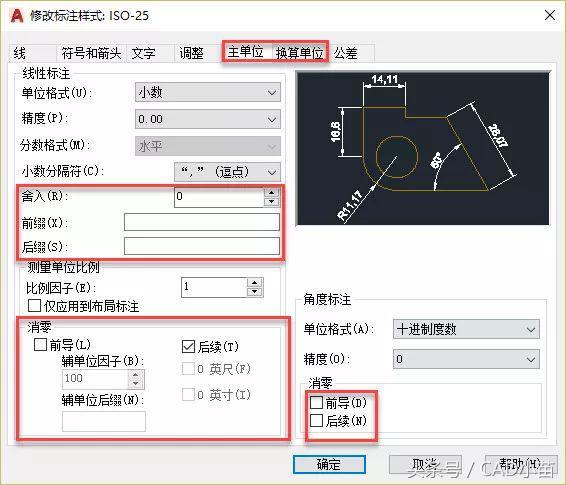

标注样式中有更多的单位设置选项，有主单位，还有换算单位，主单位选项卡中DE CAN也比单位设置对话框要多。标注样式中的单位设置主要用来控制标注尺寸值的显示效果，在设置格式和精度的基础上还可以设置舍入精度、前后缀以及如何消零等等，如下图所示。

如果精确绘图的话，通常只需要设置精度（保留的小数位数），有特殊需要的时候再设置其他参数，这里就不再详细介绍了。

六、单位转换

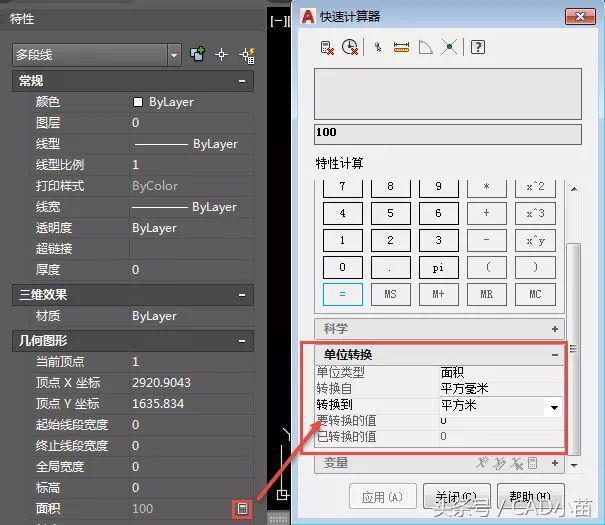

有时我们按毫米来画图，但有时却需要按照米或其他单位来统计尺寸和面积，这就涉及到单位转换，CAD的快速计算器就可以进行单位转换，在特性面板（CTRL 1）中的参数后点计算器按钮，可以很方便地调用计算器并进行单位转换。

上面简单汇总了一下CAD中于单位设置的相关重要命令和功能，希望能大家有帮助，如果大家在设置单位的时候遇到其他问题，请留言。
