三维CAD制图教程:通用机械建模设计思路(砂轮机)

时间:2018-03-12 14:05作者:图纸之家点击:

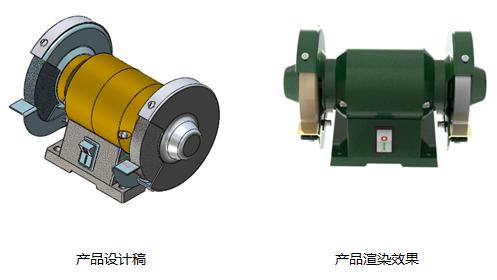

像砂轮机这样常见的通用机械类产品,其设计一般是用三维软件来完成。而在整个设计过程中,设计师需要使用到的工具模块有:实体造型、钣金、装配、工程图、标准库、渲染等。今天小编就使用三维CAD/CAM一体化软件中望3D来给大家详细演示砂轮机的设计思路和过程(下图1是砂轮机的设计稿以及渲染后的效果图),希望对大家作其他机械产品建模设计有所启发。

三维CAD制图教程:通用机械建模设计思路(砂轮机)

图1

以下是具体的设计思路:

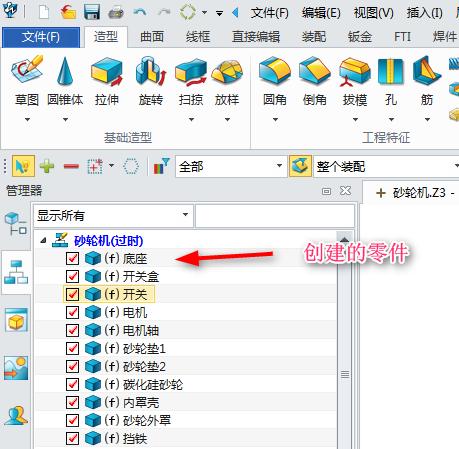

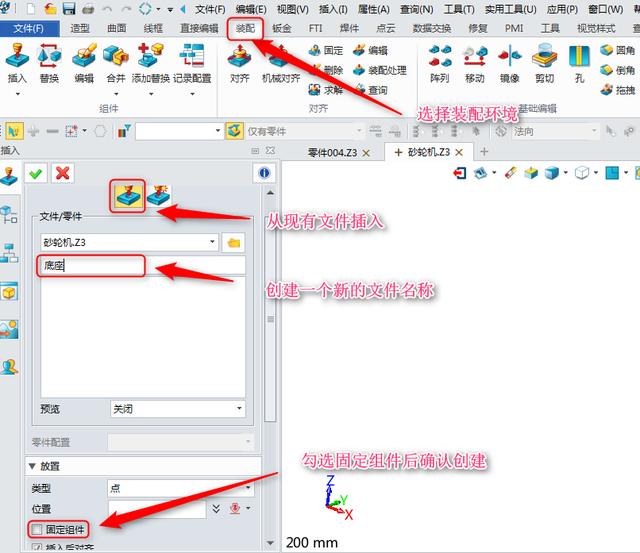

步骤1:启动中望3D软件,在装配管理器中构建出"基本骨架"装配结构(具体操作可参考图2),再通过编辑零件的方法完成零件结构及细节特征的设计,如下图3所示。

三维CAD制图教程:通用机械建模设计思路(砂轮机)

图2

三维CAD制图教程:通用机械建模设计思路(砂轮机)

图3

按照上图所示的流程步骤可快速完成装配图的创建,在装配的环境下再把要设计的部件插入设计。

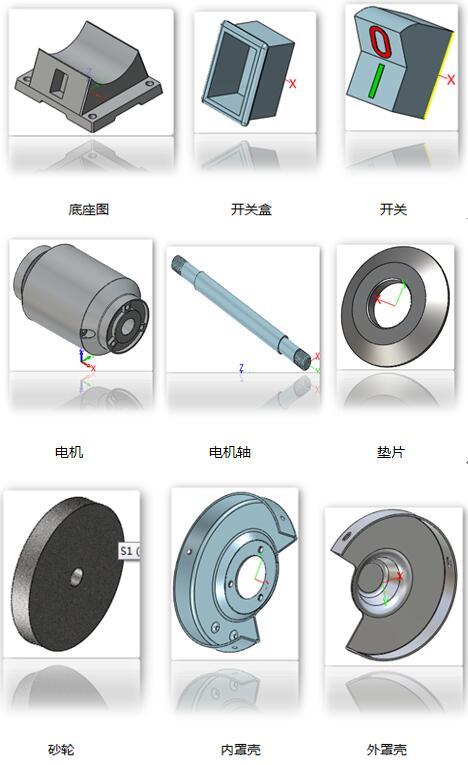

步骤2:依次通过使用软件的造型、钣金等模块设计如下图4中的这些零件特征,这里考验的是设计师三维建模的基本功,相信大家应该可以顺利完成的。

三维CAD制图教程:通用机械建模设计思路(砂轮机)

图4

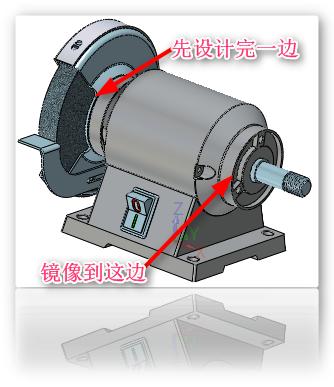

这里注意一下,在设计过程中,两个砂轮的部分零件其实可以只设计其中的一个部位,剩下的部分可在装配环境里镜像出来(如下图5所示)。这样是不是很便捷很省时?经验丰富的设计师都善于通过这样的便捷操作来提升制图效率。

三维CAD制图教程:通用机械建模设计思路(砂轮机)

图5

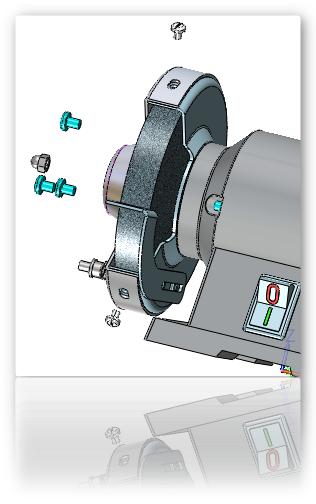

步骤3:使用中望3D提供的3DSource零件库调入标准件。在绘画完成主体的零部件后,螺丝螺帽这类零件我们可通过调用标准库直接插入的方式来完成,完全不需要手工一个个绘制。

步骤4:接下来是进行整体装配任务。在环境装配中,把一边砂轮零件的紧固件通过"对齐"约束装配上(如图6所示),再通过"镜像"命令复制已经完成的特征,如图7所示。

三维CAD制图教程:通用机械建模设计思路(砂轮机)

图6

三维CAD制图教程:通用机械建模设计思路(砂轮机)

图7

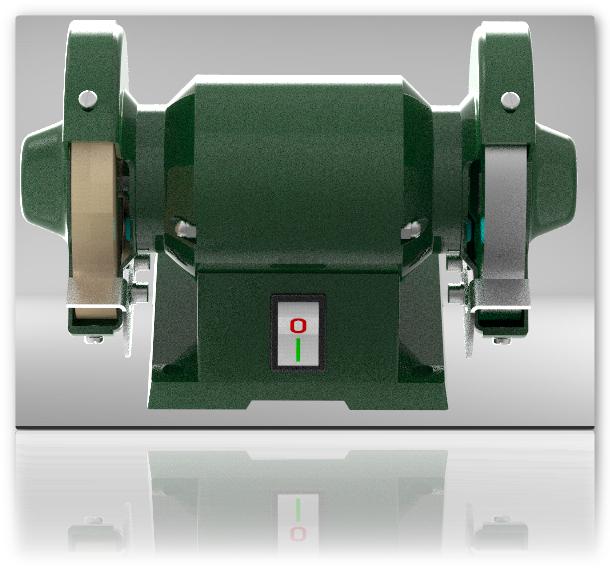

步骤5:外观渲染,这也是整个设计工作的最后环节。小编利用中望 3D提供的渲染工具,通过KeyShot渲染功能做出如下图8所示的渲染效果。

三维CAD制图教程:通用机械建模设计思路(砂轮机)

图8

以上就是砂轮机的设计思路,不知道大家掌握了没有?像这类通用机械的建模设计,设计师需要使用建模功能强大灵活的三维软件来进行,从而更好地将产品设计创意体现出来,给予设计师更多的创意发挥空间。如果你有好的制图技巧,欢迎留言与小编分享。
