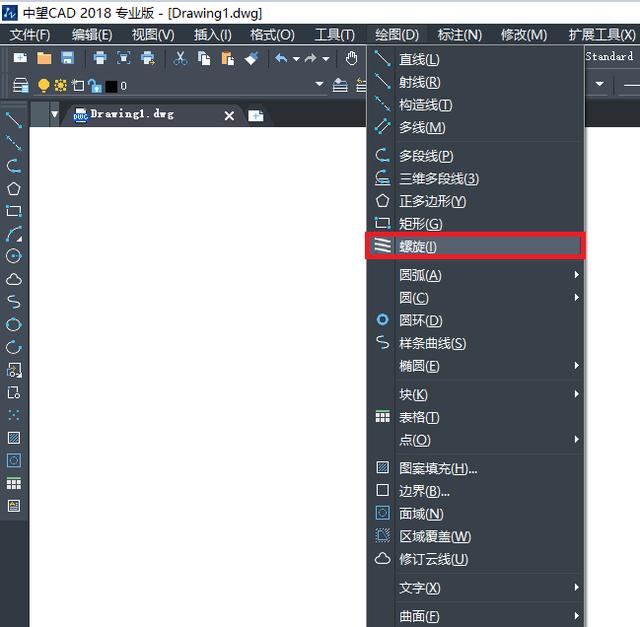

设计师在使用CAD软件进行实际绘图时，很多时候需要创建弹簧、螺纹和环形楼梯等，今天小编给大家推荐CAD平台软件的螺旋功能，就可轻松绘制这些对象。设计师启动中望CAD，只需依次选择工具栏【绘图】——【螺旋】，或者直接输入命令：helix，可快速启动该命令，然后绘制螺旋线。

图1

具体的操作步骤如下：

图2

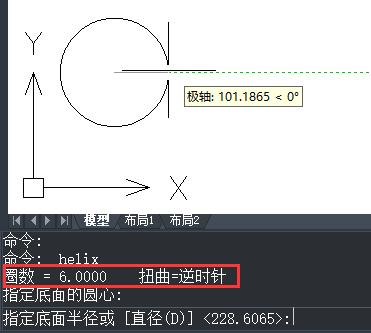

1、启动命令后，默认圈数为最近一次修改过的数值，扭曲顺序是逆时针。设计师需要在绘图区域指定底面的圆心。

图3

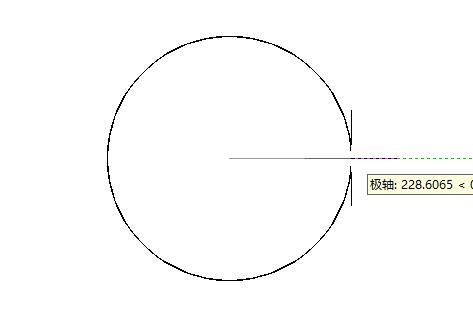

2、移动鼠标，或者直接指定底面半径，会显示一个圆。

图4

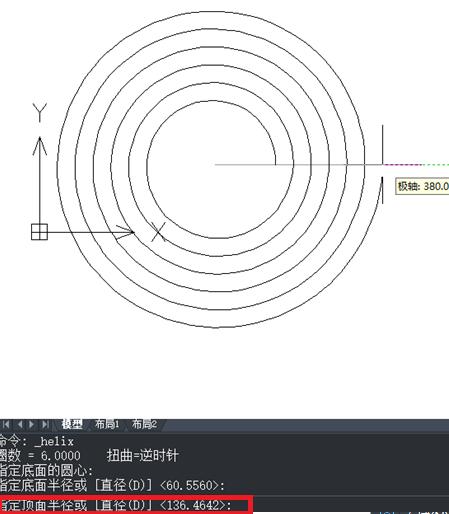

3、继续移动鼠标，或者直接指定顶面半径。

图5

4、指定螺旋高度或【轴端点、圈数、圈高、扭曲】。

图6

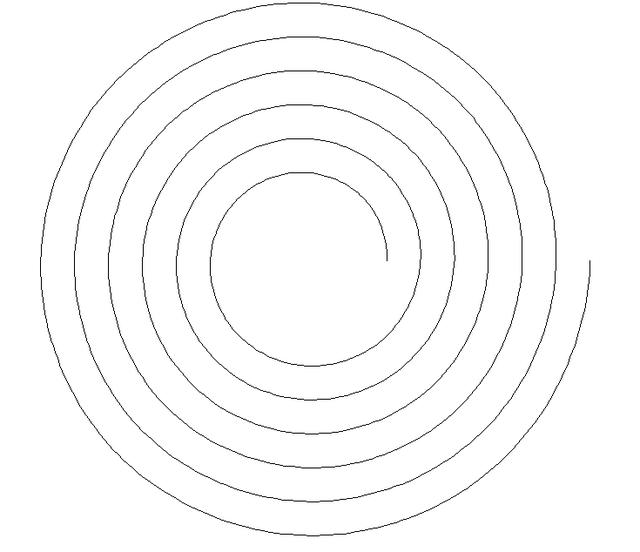

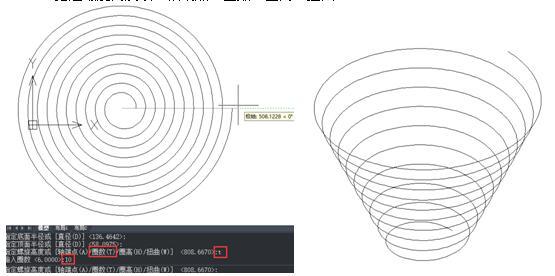

如果需要修改圆圈数，设计师可在输入 t 之后，直接输入需要改的圈数，然后敲击回车键即可完成修改。改变视图，就可以得到所要实现的对象。

图7

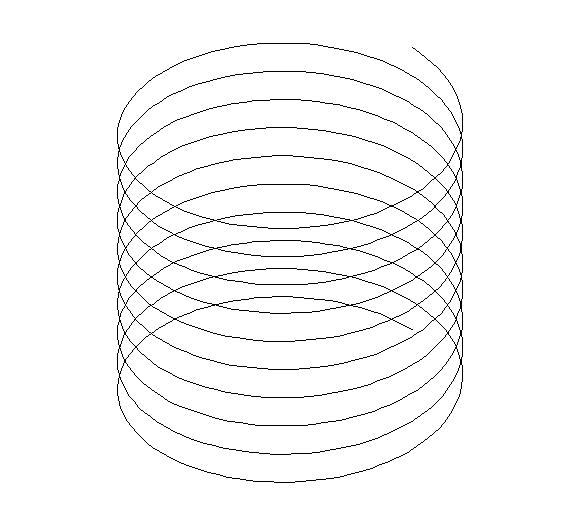

同理，设计师借助该功能也可快速创建三维弹簧，具体操作过程中只需要在指定底面半径与顶面半径时，将两者的数值设置为相同即可。小编总结了一下，设计师使用中望CAD的螺旋功能命令，操作方便快捷，无须重复地进行复制、缩小等命令，真正节省绘图时间。如果各位设计师还有其他绘图小技巧，欢迎留言与小编分享。
