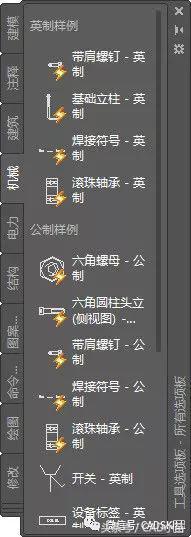

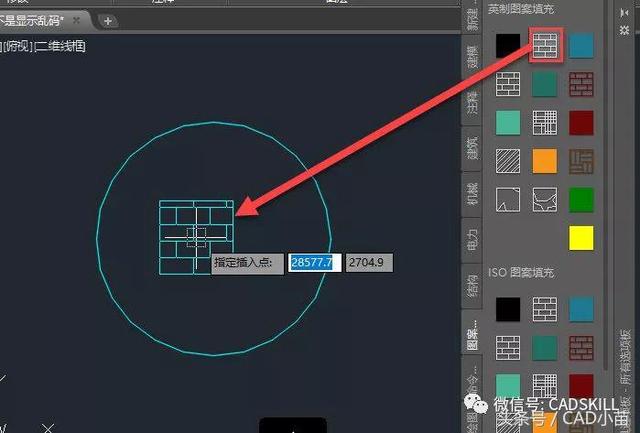

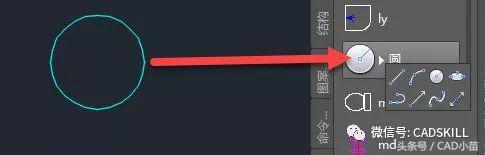

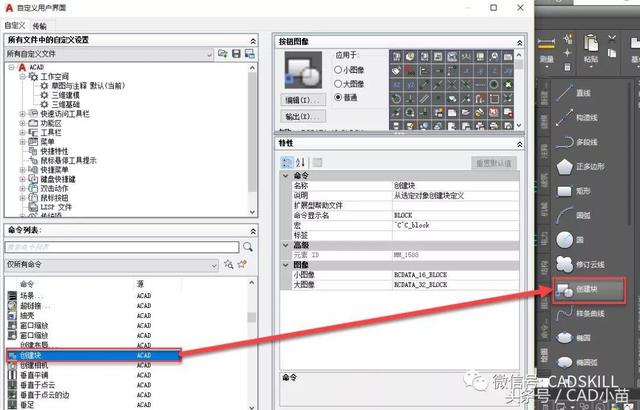

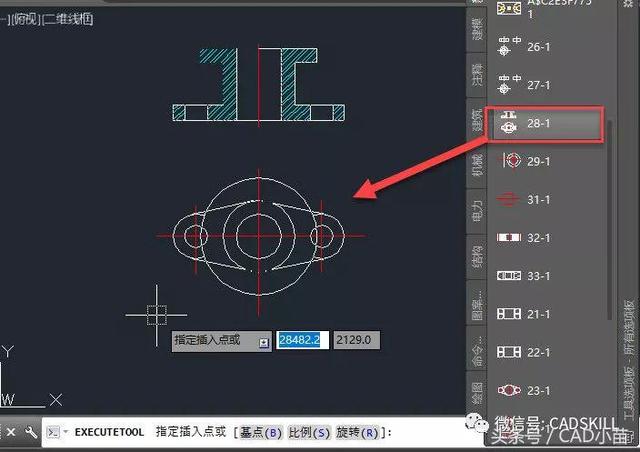

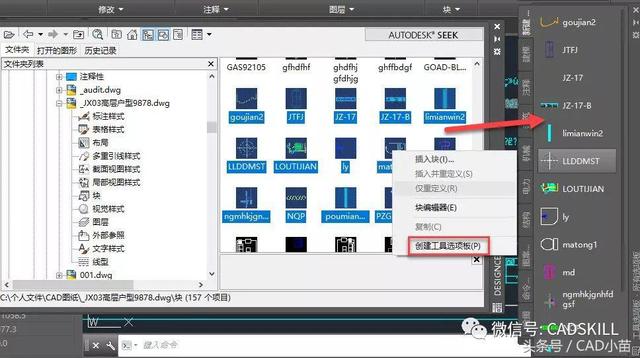

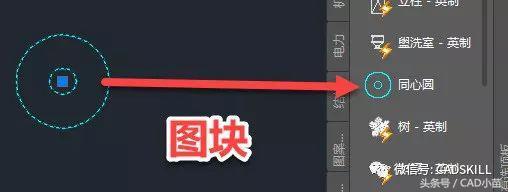

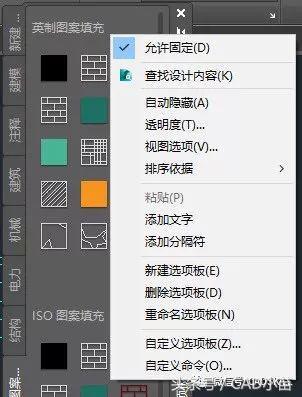

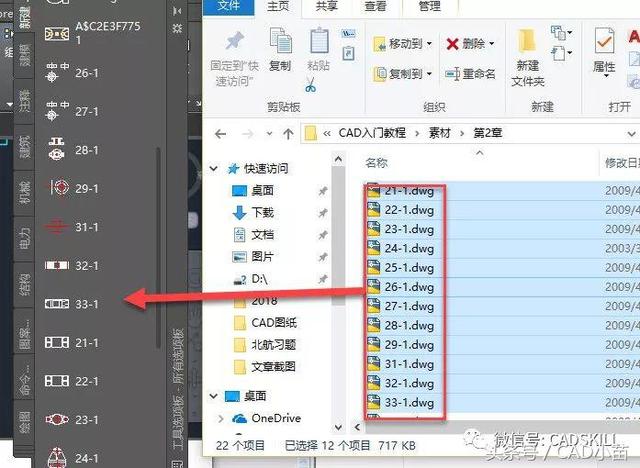

刚介绍设计中心的时候提到了工具选项板,估计还有不少人没有用过工具选项板,之前的文章中简单介绍过,这里再重新整理一下,希望能让大家了解更全面。 按CTRL 3就可以打开工具选项板(TOOL PALLETES),工具选项板一侧会显示很多选型卡,每个选项卡就一个工具选项板,工具选项板中显示了很多工具,如下图所示。 在机械、建筑、电力、结构等工具选项板中加入了一些的图块,直接单击就可以插入到当前图中,之前文章中我将它定位为可以自己定制的图库,只只能说更多的人把它当图库使用。工具选项板中可以添加的不止是图块,还可以添加包括几何对象、标注、填充、块、外部参照、光栅图像、表格、灯光、相机、视觉样式和材质,还可以添加命令,正因为可添加的东西有不同的类型,最后只能叫工具选项板了。 工具选项板的创建方法 CAD已经自带了很多工具选项板,但这些选项板只有少数平时能用得上,要想充分发挥工具选项板的作用,我们就需要创建自己的工具选项板,将多余的、平时用不上的工具选项板删除。 在工具选项板的标签上右键单击,就可以在右键菜单中删除选中选项板,也可以创建新的、空的选项板,如下图所示。 昨天介绍了,在设计中心选择了图纸中的图块后,也可以右键,直接创建一个新的工具选项板,并将选中的图块添加的此工具选项板中,如下图所示。 如果在设计中心创建工具选项板的默认名字是“新建选项板”,如果此时工具选项板是打开的,会自动启动重命令功能,让我们给新的选项板取一个名字。如果此时没有改名字,后面可以随时在标签的右键菜单中进行重命名。 将工具添加到工具选项板的方法 使用多种方法可以将工具添加到新的或现有工具选项板中。 1、从当前图中将图形拖放到工具选项板中。 根据拖动的图形不同,可以将包括几何对象、标注、填充、块、外部参照、光栅图像和表格灯光、相机、视觉样式和材质添加到工具选项板中。 比如我们拖动一个圆到工具选项板,会将画圆的功能放到工具选项板中,高版本甚至将整个绘图面板都放进了工具选项板,如下图所示。 如果拖动的是一个图块,就可以将图块加到工具选项板中。 2、从设计中心将图块拖放到工具选项板 前面介绍了在设计中心中可以选择一个或图块后创建新的工具选项板,也可以直接从设计中心中将浏览到的图块拖放到选定的工具选项板中,如下图所示。 3、从在“自定义用户界面 (CUI)”对话框中将命令拖放到工具选项板 CAD自带的有命令的选项板,我们也可以将自己的常用的命令添加到工具选项板中。添加方法很简单,打开自定义用户界面对话框,找到自己需要添加的功能,拖放到工具选项板中即可,如下图所示。 4、将工具从一个工具选项板复制粘贴到另一个工具选项板 在工具选项板中选择一个工具,右键菜单中选择复制,然后可以切换到其他工具选项板进行粘贴。 5、从WINDOWS资源管理器拖放图形 如果我们图块是写块功能生成的一堆块文件,也就是图纸文件(*.dwg),我们看可以直接从WINDOWS的资源管理器中选中这些图纸文件,直接拖放到工具选项板中,这些图纸就会自动被转换为图块。 工具选项板的应用 工具添加到工具选项板后用起来就很简单了,在选项板中单击一下要使用的工具,就可以在当前图中使用此工具。比如单击一个图块,命令行就会提示指定插入点,可以将图块插入到当前图中,如下图所示。 我们可以看到命令行提示的命令名是EXECUTETOOL,是执行工具的意思。软件会根据工具的不同,出现相应的提示。 我们也可以在工具选项板中直接将图块拖放到图中,这种情况下指定插入点的提示都不显示 ,操作更简单。 工具选项板不仅可以分类管理图块、显示图块的预览图,而且插入操作也变得更简单,对于很多人来说,工具选项板就是一个可定制的图库。 根据工具不同,使用方法也不相同,例如在选项板中单击添加的命令按钮,就跟在工具栏或命令面板里单击命令按钮一样;在选项板中单击填充图案后,就可以直接在图中拾取一个封闭区域,高版本在光标处不仅会显示填充图案的样式,而且预览默认比例下填充图案在当前图中的尺寸,如下图所示。 工具的类型很多,这里就不再一一介绍了,如果感兴趣的可以自己试试。 工具选项板的管理 在工具选项板中提供了一系列右键菜单,在不同位置右键单击弹出的菜单也不相同,利用这些共呢个可以对图块工具、选项板显示和组织形式进行设置。在工具选项板标签上右键,可以对新建、删除、重命名选项卡,选中工具后右键,可以复制、删除、命名或指定图像等,在选项中空白处右键,弹出的菜单更长,可以设置视图显示的效果,例如图标显示大小、添加文字和分隔线,如下图所示。 这些功能都不复杂,大家试试就明白了,此处就不再详细讲解了。 工具选项板的共享 工具选项板文件都保存在一个特定目录下,可以在选项对话框(输入OP命令可打开)中观看或调整工具选项板路径。自己设置好工具选项板后,可以将此目录复制共享给其他同事,也可以备份下来,以后重装CAD时直接复制回来就可以恢复了。 AUTOCAD的相近版本的工具选项板应该是可以共享的,如果版本差别太大,或但其他CAD的工具选项板可能就无法共享了。 如果你使用了建筑、机械等专业软件,里面都会提供一些专业化的图库,工具选项板对于你来说就不那么重要了,但如果有一些自定义且常用的图块,仍不妨放进工具选项板,随时都可以调用。 更多CAD使用技巧请关注CAD小苗的头条号或公众号! 转载请注明出自别墅设计网:https://tuzhizhijia.com/ 千套别墅设计带别墅图片 |
