图纸介绍:本方案为90平小户型四层房屋设计图,虽然建筑面积小,但布局简单、合理,显得不会太紧凑,外观简单、大方,总体造价较低。

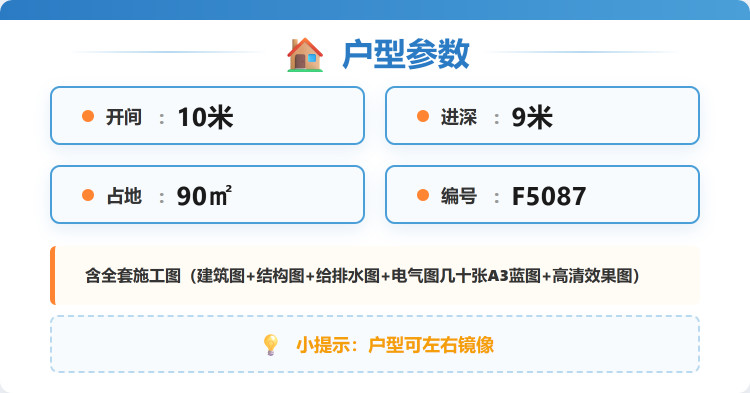

占地面积:10.0m*9.0m,90平方米左右;
建筑层高:四层;
建筑高度:15.62米(含屋顶);
设计功能:

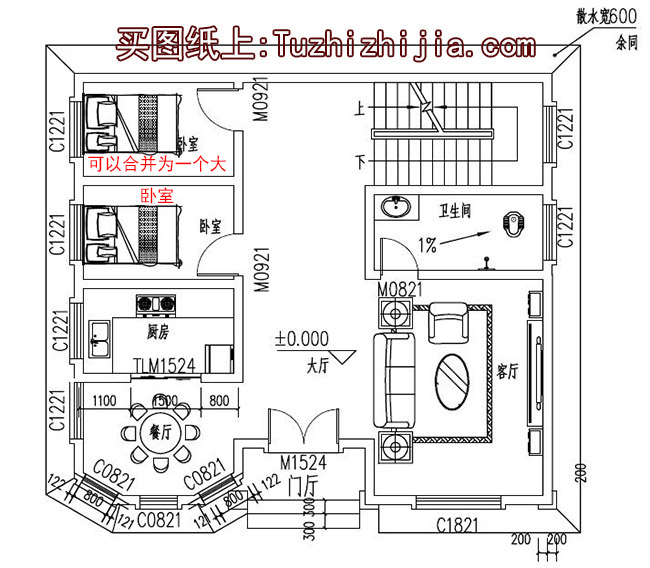

一层户型展示:大厅、客厅、厨房、餐厅、卫生间、小卧室x2(可以合并为一个大卧室);

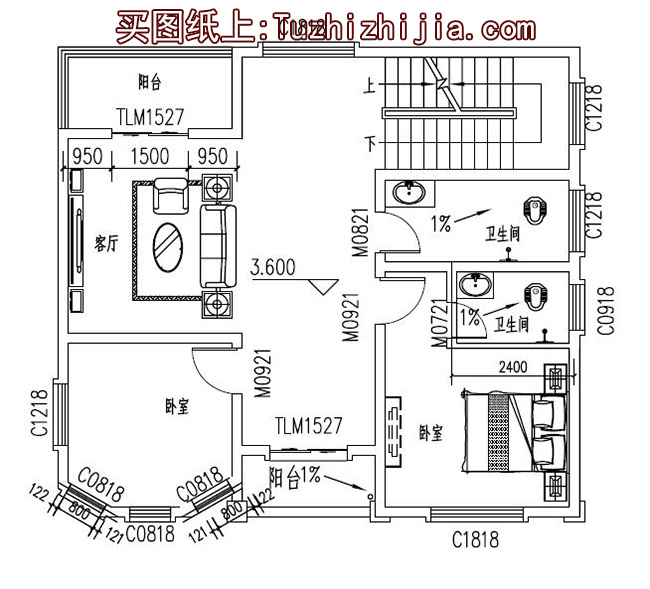

二层户型展示:客厅、主卧(带卫生间)、卧室、卫生间、阳台x2;

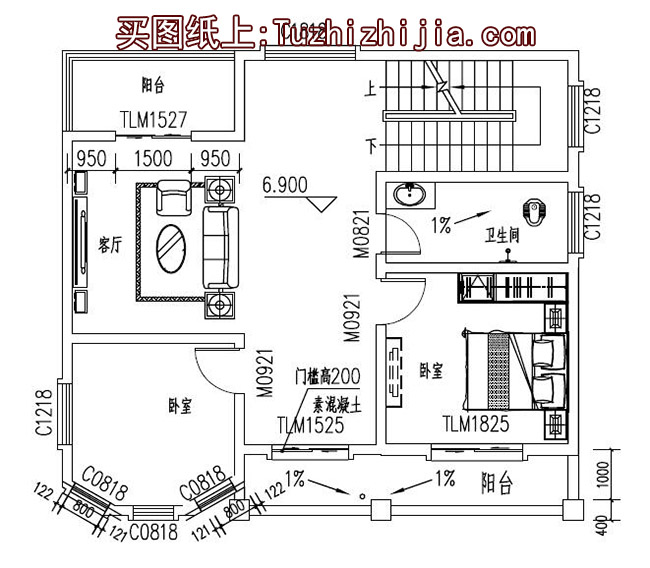

三层户型展示:客厅、卧室x2、卫生间、阳台x3;

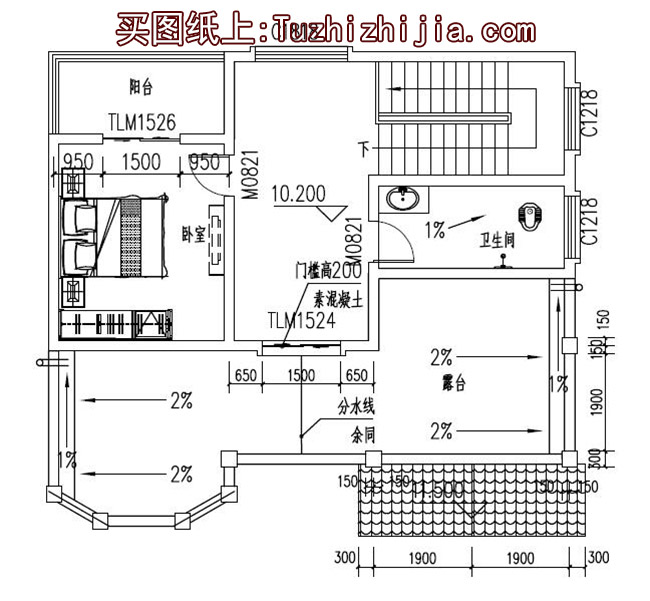

四层户型展示:卧室、卫生间、大露台、阳台;
图纸目录:
建筑图:建筑设计说明、一层平面图、二层平面图、三层平面图、四层平面图、屋顶平面图、正立面图、背立面图、左立面图、右立面图、1-1剖面图、楼梯大样图、门斗大样图、节点大样图、门窗表等;
结 构 图:结构设计说明、基础平面布置图、一层顶梁结构平面图、一层顶板结构平面图、二层顶梁结构平面图、二层顶板结构平面图、三层顶梁结构平面图、三层顶板结构平面图、坡屋顶梁结构平面图、坡屋顶板结构平面图、楼梯配筋大样图、节点大样图等;
给排水图:给排水设计说明、一层给排水平面图、二层给排水平面图、三层给排水平面图、四层给排水平面图、屋顶给排水平面图、卫生间大样图、给排水系统图等;
电 气 图:电气设计说明、配电系统图、弱电系统图、一层强电平面图、二层强电平面图、三层强电平面图、四层强电平面图、一层弱电平面图、二层弱电平面图、三层弱电平面图、四层弱电平面图、基础接地平面图、屋顶防雷平面图等;
本套图纸含全套A3施工图+高清效果图,拿到即可施工!
