图纸介绍:10万内2层小洋楼设计图,平屋顶,户型设计合理,屋顶有大露台,活动休闲空间充足,露台可用于晾晒农作物等,非常实用。

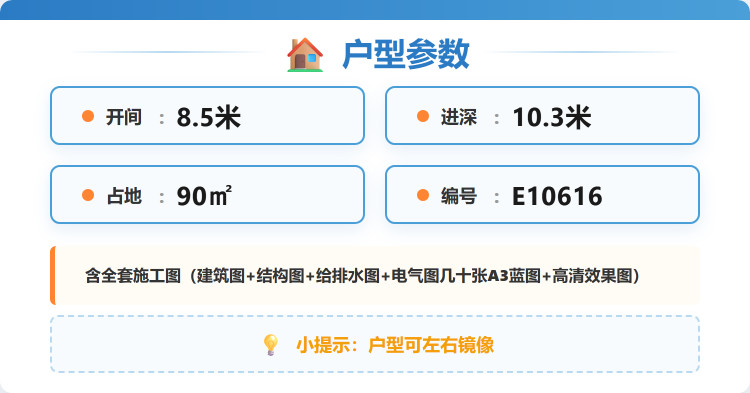

占地面积:8.5m*10.3m,90平方米左右;
建筑层高:二层;
建筑高度:7.5米(含屋顶);
设计功能:

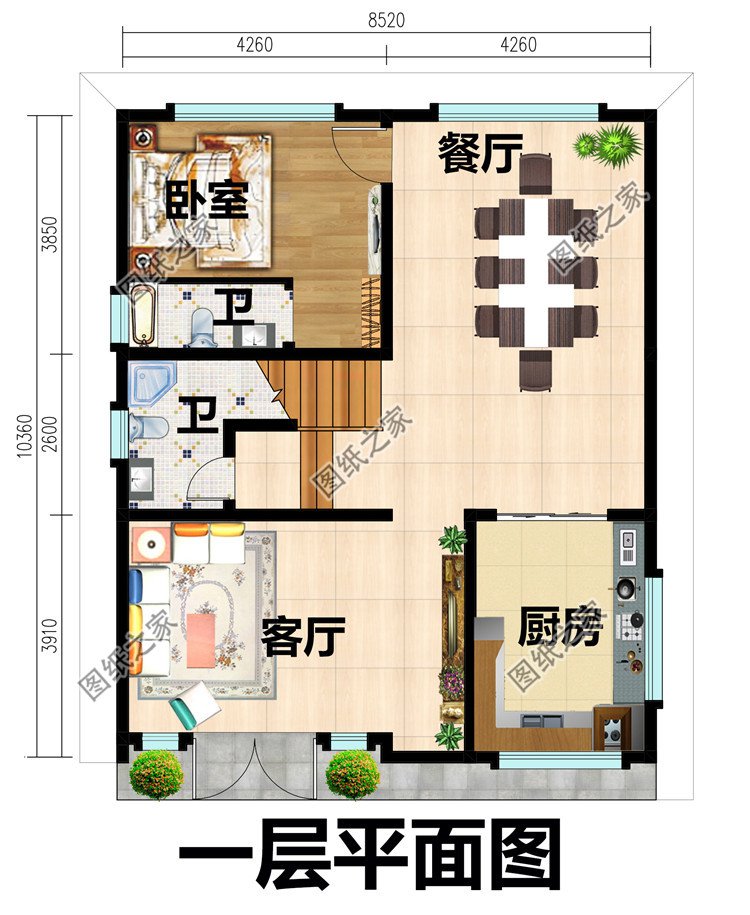

一层户型:客厅、餐厅、厨房、老人房(带卫生间)、卫生间;

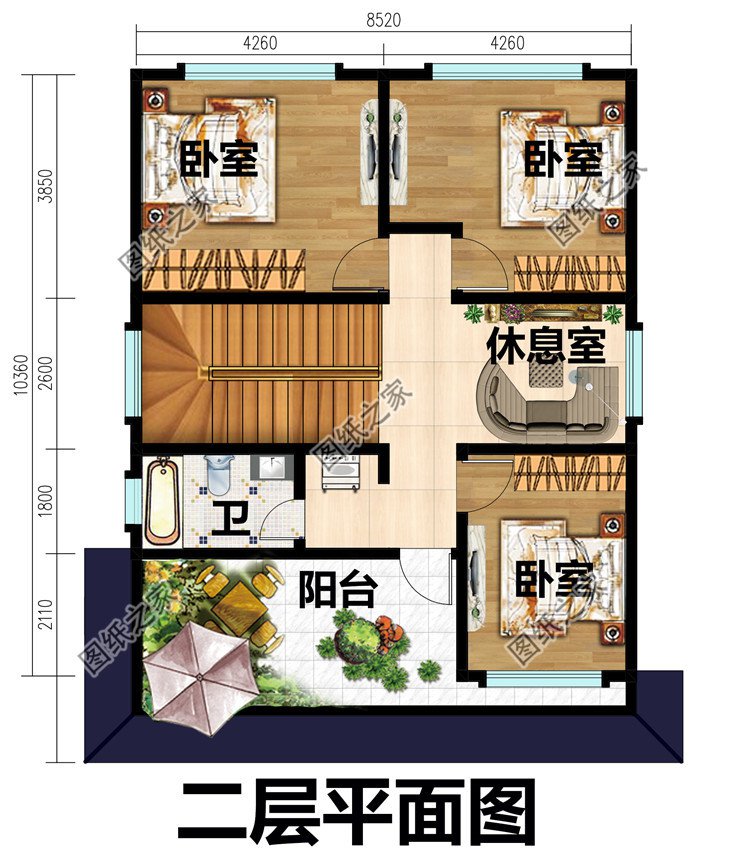

二层户型:卧室x3、卫生间、阳台x2;
图纸目录:
建筑图:建筑施工总说明、建筑构造设计说明、一层平面图、二层平面图、屋顶平面图、正立面图、背立面图、左立面图、右立面图、1-1剖面图、门斗大样图、楼梯大样图、节点大样图、门窗表;
结构图:结构设计总说明、结构常用大样图、基础平面布置图、一层顶梁结构平面图、一层顶板结构平面图、坡屋顶梁结构平面图、坡屋顶板结构平面图、楼梯配筋大样图、节点大样图;
给排水图:给排水设计总说明、给排水系统图、一层排水平面图、二层排水平面图、一层给水平面图、二层给水平面图、屋顶排水平面图;
电气图:电气设计说明、建筑防雷说明、设备材料表、等电位联结做法及示意、卫生间局部等电位联结示例、配电系统图、弱电系统图、一层照明平面图、二层照明平面图、一层插座平面图、二层插座平面图、一层弱电平面图、二层弱电平面图、屋顶防雷平面图、基础接地平面图;
本套方案包含全套A3设计图+彩色效果图。
