“L”字形二层别墅设计图,独立餐厨加连体露台,太美了

图纸编号:E23161 占地面积:多户型可选 (尺寸/户型可定制)
一月销量: 套,CAD
建筑结构:砖混结构
限时促销:588元 原价998元
推荐等级:★★★★★
发布时间:2023-04-30
官方网站:https://tuzhizhijia.com 主体造价:20万左右(仅供参考)
软件介绍

图纸介绍:本方案两个户型,B户型介绍及户型展示往下拉“L”字形(七子型)二层别墅设计图,独立餐厨加连体露台,太美了,别墅的风格融合了欧式和现代的元素,比较适合现在年轻人的生活。米白色外墙简单大气,花瓶护栏自带高级感。左边附房内是独立的厨房和餐厅,刚好给楼上的露台提供了宽敞的位置。房子最大的特色就是四面都是用大扇的窗户,通风俱佳,还能营造出明亮的生活环境。

占地面积:13m*15.6m,141.28平方米;

建筑层高:二层;

建筑高度:9.899米(含屋顶);

设计功能:

一层户型:客厅、厨房、餐厅、卧室x2、卧室(带衣帽间、卫生间)、卫生间;

二层户型:客厅、卧室(带衣帽间、卫生间)、卧室x2、卫生间、露台;

图纸目录:

建 筑 图:建筑设计说明、一层平面图、二层平面图、屋顶平面图、正立面图、背立面图、左立面图、右立面图、1-1剖面图、楼梯大样图、门斗大样图、节点大样图、门窗详图、门窗表等;

结 构 图:结构设计说明、基础平面布置图、基础大样图、一层梁结构平面图、二层梁结构平面图、屋顶梁结构平面图、二层板结构平面图、屋面板结构平面图、楼梯大样图、节点大样图等;

给排水图:给排水设计说明、一层给排水平面图、二层给排水平面图、屋顶给排水平面图、卫生间大样图、给排水系统图等;

电 气 图:电气设计说明、配电系统图、弱电系统图、配电干线系统图、一层照明平面图、二层照明平面图、一层插座平面图、二层插座平面图、一层弱电平面图、二层弱电平面图、接地平面图、屋顶防雷平面图等;

本套方案包含全套A3设计图+彩色效果图。

“L”字形二层别墅设计图效果图

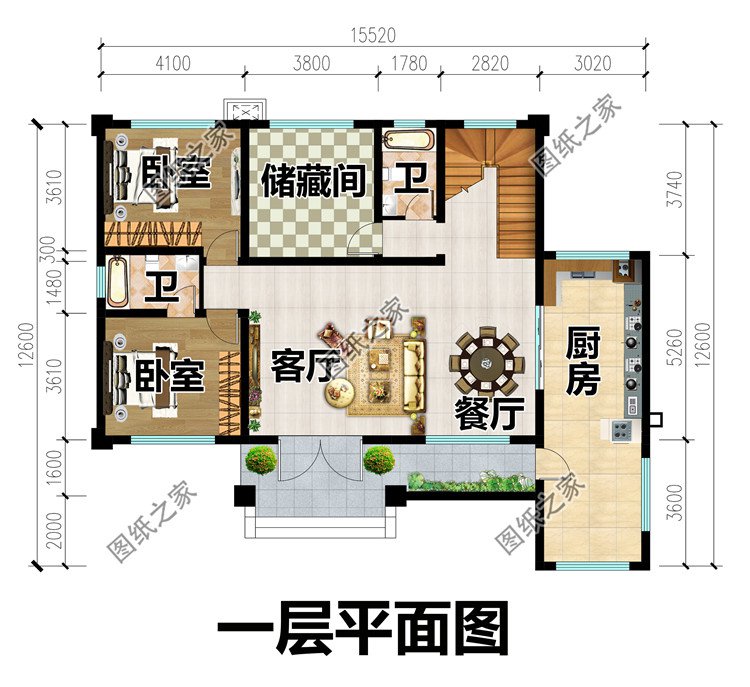

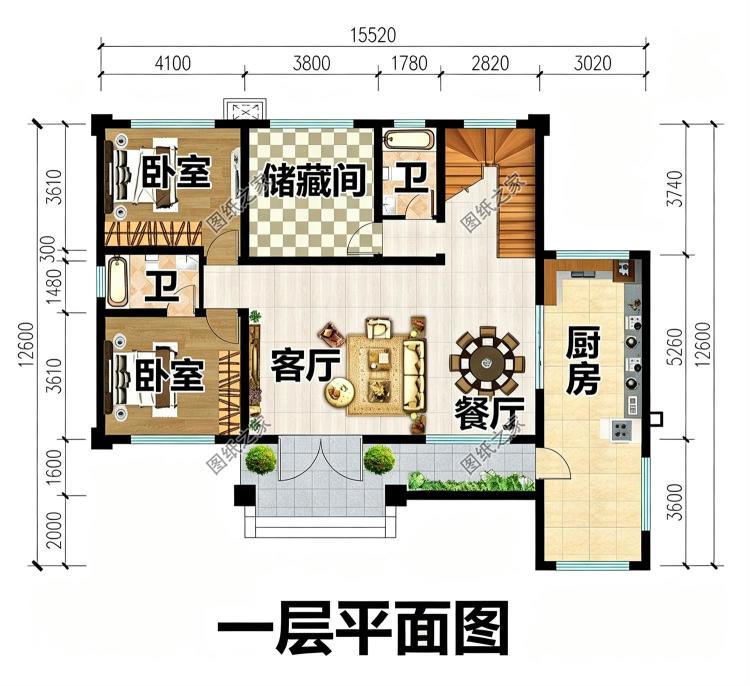

“L”字形二层别墅设计图一层

“L”字形二层别墅设计图二层

B户型

占地面积:15.52m*12.6m,153.33平方米;

建筑层高:二层;

建筑结构:砖混结构;

主体造价:22万;

建筑高度:9.76米(含屋顶);

设计功能:

一层户型:客厅、餐厅、厨房、储藏室、卧室(带卫生间)、卧室、卫生间;

二层户型:客厅、卧室(带卫生间)、卧室x2、书房、卫生间、露台;

效果图

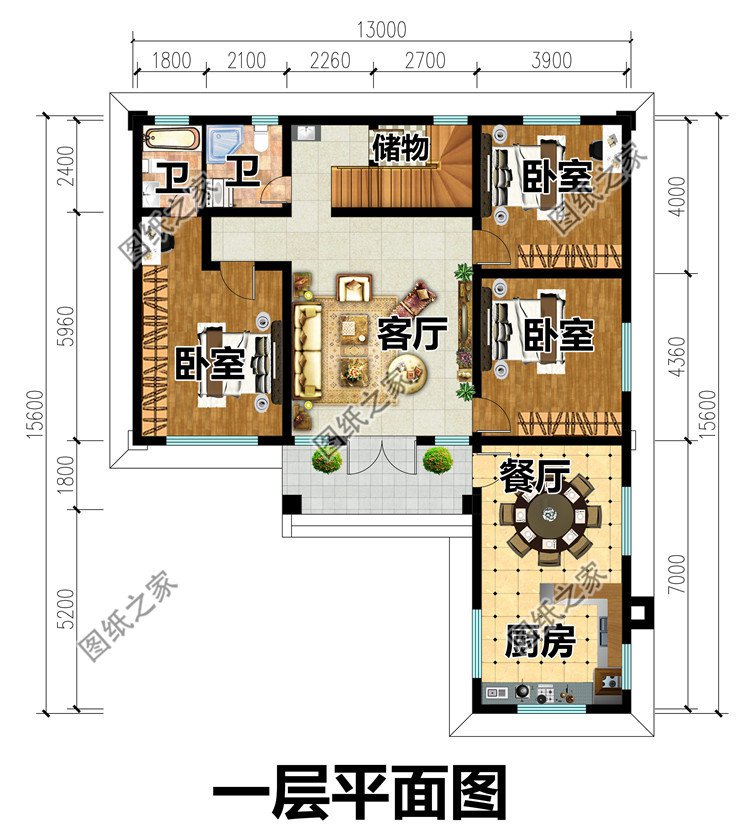

一层

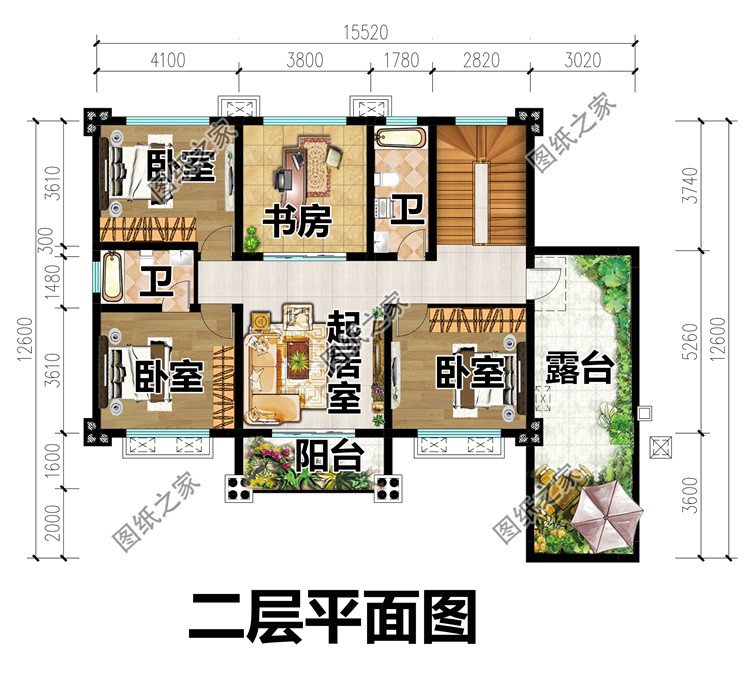

二层

如果您喜欢本套图纸的风格,但是尺寸和布局不符合实际建房需求,可以扫一扫左侧二维码加微信量身定制设计
(量身定制设计价格高,较小的改动施工时可以让施工队直接调整)
我们只做施工队看得懂的自建房图纸
全国知名别墅设计品牌
别墅设计版权证书
图纸说明

一、本站全部图纸均包含全套设计图,可直接交给施工队施工建造;
二、本站全部图纸均符合设计规范,保证能正常施工建造;
三、如果您对图纸的尺寸、户型不满意,我们可以按您的要求进行定制
