独栋经济型二层小别墅房屋设计图,含全套施工图效果图

图纸编号:E17474 占地面积:119平方米左右(尺寸/户型可定制)
一月销量:
建筑结构:框架结构,CAD
推荐等级:★★★★★ 发布时间:2019-07-30 官方网站:https://tuzhizhijia.com 主体造价:20万左右(仅供参考)
软件介绍

图纸介绍:独栋经济型二层小别墅房屋设计图,含全套施工图效果图,外观现代简约,不乏时尚大气,这款自建房设计图简单大气,玻璃均采用大窗户设计,十分大气,二楼有长阳台,方便晾晒衣物,欣赏室外乡村美景。屋顶坡面设计,一二层的外墙均采用米白色墙砖装饰,黑色窗框/栏杆起到点缀修饰作用,整体设计风格清新雅致。

占地面积:12.6m*9.4m,119平方米左右;

建筑层高:二层;

建筑高度:9.74米(含屋顶);

设计功能:

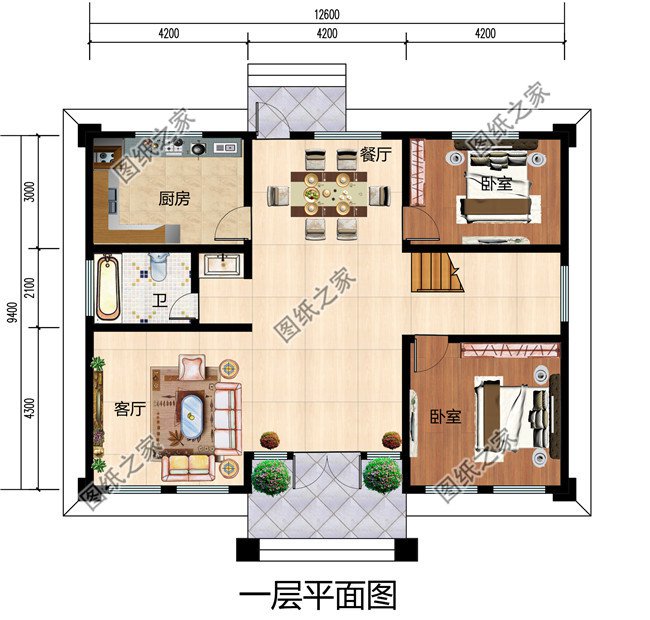

一层户型:客厅、餐厅、厨房、卧室x2、卫生间;

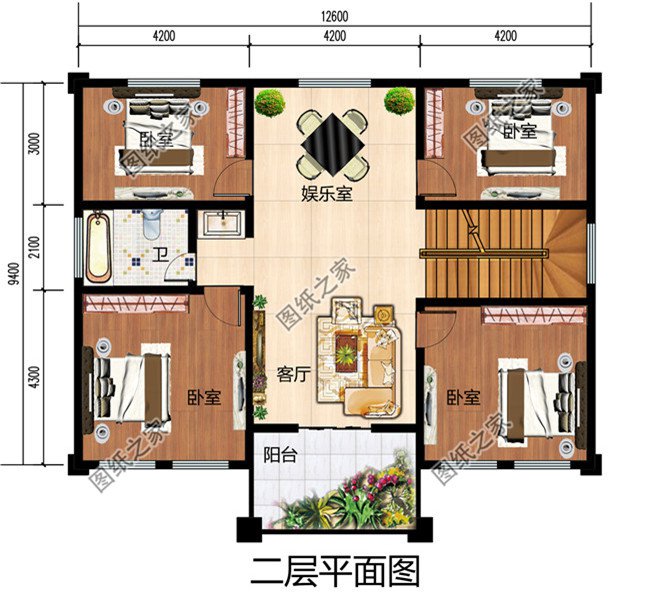

二层户型:客厅、娱乐室、卧室x4、卫生间、阳台;

图纸目录:

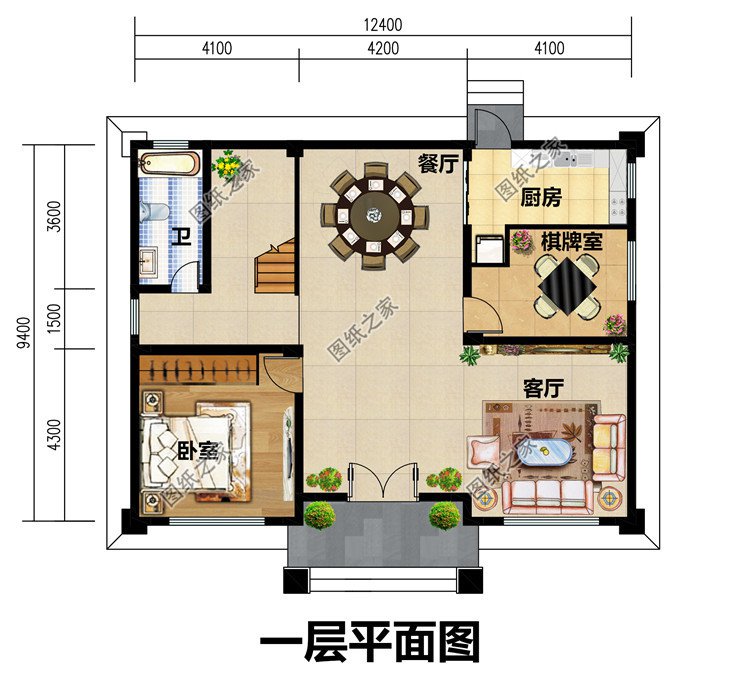

建 筑 图:建筑设计说明、一层平面图、二层平面图、屋顶平面图、正立面图、背立面图、左立面图、右立面图、1-1剖面图、楼梯大样图、门斗大样图、节点大样图、门窗详图、门窗表等;

结 构 图:结构设计说明、基础平面布置图、基础大样图、一层梁结构平面图、二层梁结构平面图、、屋顶梁结构平面图、二层板结构平面图、屋面板结构平面图、楼梯大样图、节点大样图等;

给排水图:给排水设计说明、一层给排水平面图、二层给排水平面图、屋顶给排水平面图、卫生间大样图、给排水系统图等;

电 气 图:电气设计说明、配电系统图、弱电系统图、配电干线系统图、一层照明平面图、二层照明平面图、一层插座平面图、二层插座平面图、一层弱电平面图、二层弱电平面图、接地平面图、屋顶防雷平面图等;

本套方案包含全套A3设计图+彩色效果图。



独栋经济型二层小别墅房屋设计图,含全套施工图效果图

独栋经济型二层小别墅房屋设计图,含全套施工图效果图

独栋经济型二层小别墅房屋设计图,含全套施工图效果图

独栋经济型二层小别墅房屋设计图,含全套施工图效果图

独栋经济型二层小别墅房屋设计图,含全套施工图效果图



图纸说明

一、本站全部图纸均包含全套设计图,可直接交给施工队施工建造;
二、本站全部图纸均符合设计规范,保证能正常施工建造;
三、如果您对图纸的尺寸、户型不满意,我们可以按您的要求进行定制
