二层小型简单四合院设计图,户型方正,左右对称,传统文化的传承

图纸编号:E6421 占地面积:470平方米(尺寸/户型可定制)
一月销量: 套,CAD
建筑结构:框架结构
限时促销:488元 原价898元
推荐等级:★★★★★
发布时间:2018-06-07
官方网站:https://tuzhizhijia.com 主体造价:40万左右(仅供参考)
软件介绍

 图纸介绍:二层小型简单四合院设计图,户型方正,左右对称,传统文化的传承,传统建筑的回归,经典永不过时!如今,高楼大厦遍地起,不禁让人更怀念传统的味道,更想要领略传统建筑的风采。

占地面积:21.2m*22.2m,470平方米左右;

建筑层高:二层;

建筑高度:8.68米(含屋顶);

设计功能:

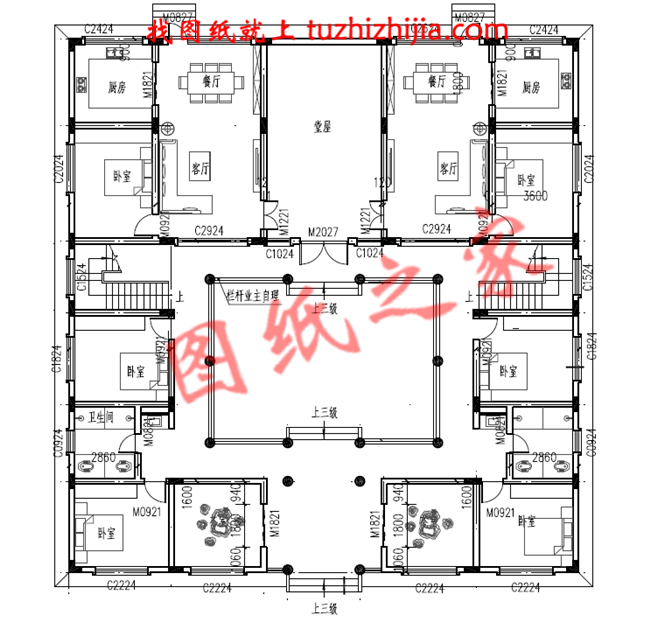

一层户型:堂屋、(客厅、餐厅、厨房、卫生间、卧室×3、茶室)×2;

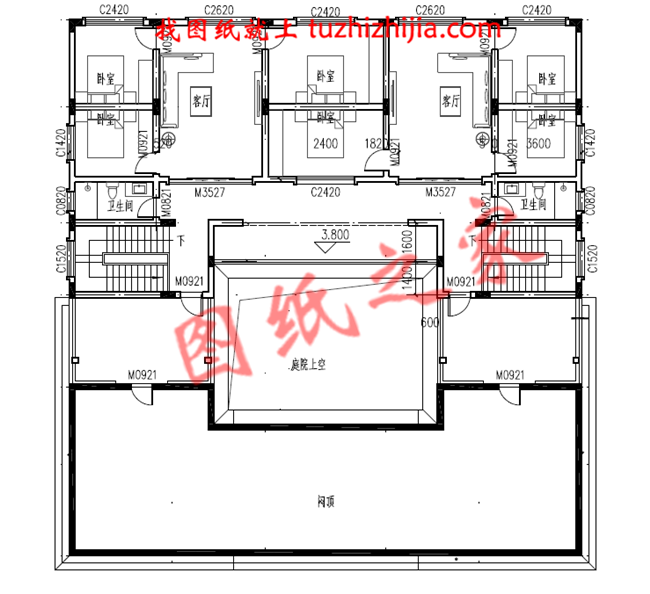

二层户型:客厅×2、卧室×6、卫生间×2、露台×2、庭院上空;

图纸目录:

建筑图:建筑施工总说明、建筑构造设计说明、一层平面图、二层平面图、屋顶平面图、正立面图、背立面图、左立面图、右立面图、1-1剖面图、门斗大样图、楼梯大样图、节点大样图、门窗表;

结构图:结构设计总说明、结构常用大样图、基础平面布置图、一层顶梁结构平面图、一层顶板结构平面图、坡屋顶梁结构平面图、坡屋顶板结构平面图、楼梯配筋大样图、节点大样图;

给排水图:给排水设计总说明、给排水系统图、一层排水平面图、二层排水平面图、一层给水平面图、二层给水平面图、屋顶排水平面图;

电气图:电气设计说明、建筑防雷说明、设备材料表、等电位联结做法及示意、卫生间局部等电位联结示例、配电系统图、弱电系统图、一层照明平面图、二层照明平面图、一层插座平面图、二层插座平面图、一层弱电平面图、二层弱电平面图、屋顶防雷平面图、基础接地平面图;

本套方案包含全套A3设计图+彩色效果图。

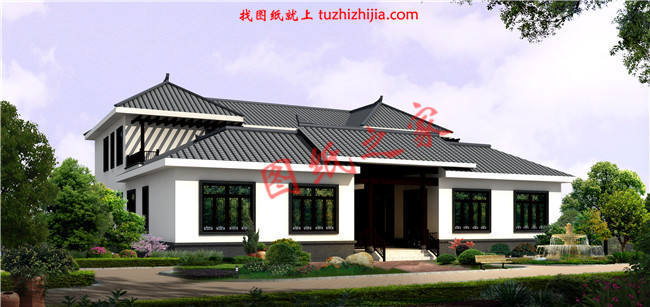

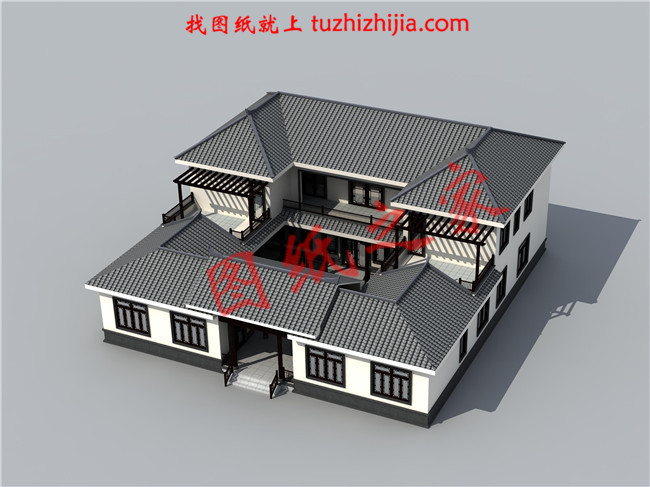

二层小型简单四合院设计图,户型方正,左右对称,传统文化的传承

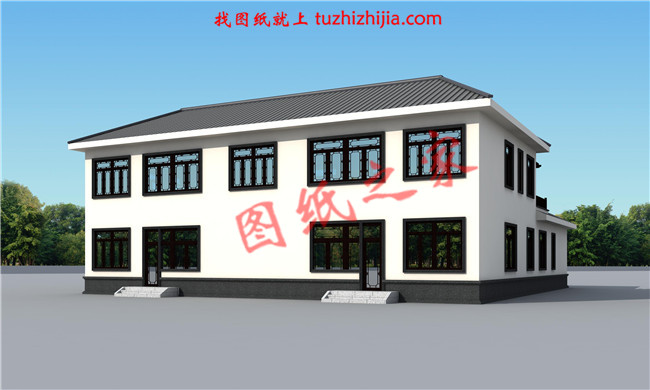

二层小型简单四合院设计图,户型方正,左右对称,传统文化的传承

二层小型简单四合院设计图,户型方正,左右对称,传统文化的传承

二层小型简单四合院设计图,户型方正,左右对称,传统文化的传承

二层小型简单四合院设计图,户型方正,左右对称,传统文化的传承

如果您喜欢本套图纸的风格,但是尺寸和布局不符合实际建房需求,可以扫一扫左侧二维码加微信量身定制设计
(量身定制设计价格高,较小的改动施工时可以让施工队直接调整)
我们只做施工队看得懂的自建房图纸
全国知名别墅设计品牌
别墅设计版权证书
图纸说明

一、本站全部图纸均包含全套设计图,可直接交给施工队施工建造;
二、本站全部图纸均符合设计规范,保证能正常施工建造;
三、如果您对图纸的尺寸、户型不满意,我们可以按您的要求进行定制
